FN9255EB-6-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 6A ST 1 Port
供应商型号: FN9255EB-6-06
供应商: Master
标准整包数: 1

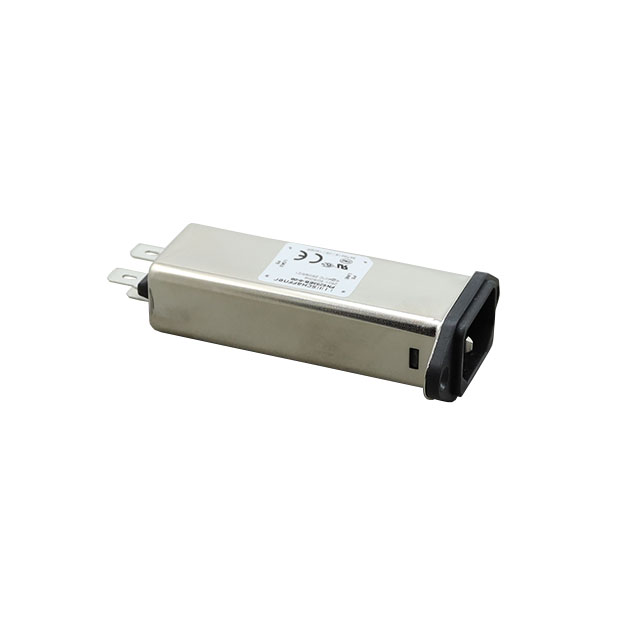

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255EB-6-06

FN9255EB-6-06概述


    产品简介


    Schaffner公司的IEC输入滤波器FN9255是一款高性能的双级输入滤波器,适用于IEC C14和C20标准的输入连接器。这些滤波器设计用于各种设备中,包括医疗设备、计算及附件、LCD和OLED显示器、测试和测量设备、家用电器以及其他需要电源滤波的设备。FN9255的设计符合国际电工委员会(IEC)标准,提供从2A到20A的多种电流等级选择,能够满足不同应用需求。

    技术参数


    - 最大连续工作电压:250 VAC, 50/60 Hz
    - 额定电流范围:2A至20A(最高可达40°C)
    - 操作频率:直流至400 Hz
    - 认证:
    - IEC C14接口(2A至10A):ENEC, CQC
    - IEC C20接口(16A):ENEC, CQC
    - IEC C14接口(2A至15A):UL
    - IEC C20接口(16A至20A):UL
    - 高压测试:P->PE(相位到保护接地)2000 VAC或2500 VAC(根据类型),持续2秒;P->N(相位到零线)760 VAC,持续2秒
    - 防护等级:IP40(按IEC 60529)
    - 温度范围:工作和存储温度为-25°C至+85°C(25/85/21)
    - 设计标准:对应UL 60939-3, CSA Std C22.2 No. 8, IEC/EN 60939-3, GB/T 15287, GB/T 15288
    - 浪涌脉冲保护:有助于符合IEC 61000-4-5标准(仅差模)
    - 阻燃性:按UL 94达到V-0等级
    - 平均故障间隔时间(MTBF):大于1,000,000小时(在额定环境温度和电压下)

    产品特点和优势


    - 双级设计:提供从150kHz到300MHz的卓越衰减性能。
    - 高饱和电阻和优良的热性能。
    - 可选安装方式:前后面板法兰安装或卡入式安装。
    - B型版本:符合1MOP(最小操作程序)要求,满足IEC/EN 60601-1标准的爬电距离和间隙、泄漏电流以及高压测试要求。
    - 其他版本:可根据特定应用需求选择带Y电容和放电电阻(如FN9255 E版本)。
    - 安全放电:提供R型版本,确保设备在断电时安全放电。
    - 广泛的认证:涵盖UL, EN, IEC等多个标准。

    应用案例和使用建议


    FN9255 IEC输入滤波器广泛应用于医疗设备、计算机及配件、显示屏、测试和测量仪器等。在医疗设备领域,如MDD(医疗器械指令)和IVDD(体外诊断器械指令)的应用尤为广泛。对于计算和显示设备,FN9255确保电磁干扰(EMI)得到有效的过滤。此外,在家用电器中,如按IEC/EN 55014标准分类的产品,FN9255也提供了可靠的电源保护。
    使用建议:
    - 在选择具体型号时,需根据设备的具体电流要求来选择合适的额定电流。
    - 确保安装位置通风良好,避免过热。
    - 对于敏感应用(如医疗设备),优先选择B型版本以满足更高的安全标准。
    - 考虑到产品的IP40防护等级,适合在各种环境中使用,但在潮湿环境下建议采取额外的防护措施。

    兼容性和支持


    - 兼容性:FN9255 IEC输入滤波器与市场上常见的IEC C14和C20接口完全兼容,适用于各种电源线插头,如C13, C13P, 和C19。
    - 支持服务:Schaffner公司提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。同时,全球范围内的销售和服务网络确保客户能及时获得所需的支持。

    常见问题与解决方案


    - 问题1:设备在接入电网时出现过流现象。
    - 解决方案:确认选用的滤波器额定电流是否符合设备的实际电流需求,必要时更换更高额定电流的滤波器。

    - 问题2:设备在长时间运行后温度升高。
    - 解决方案:检查安装环境是否通风良好,如未改善,考虑增加散热措施或采用具有更优热性能的型号。
    - 问题3:设备存在泄漏电流超标的情况。
    - 解决方案:若设备安装位置存在异常接地情况,可能会影响泄漏电流指标。检查并纠正接地问题,如有必要,更换具有Y电容和放电电阻的型号(如FN9255 E版本)。

    总结和推荐


    综上所述,Schaffner公司的FN9255 IEC输入滤波器凭借其出色的衰减性能、高可靠性以及广泛的认证标准,成为市场上的一款优秀产品。它不仅能够有效保护设备免受电磁干扰的影响,还能满足不同应用领域的严格安全标准。无论是医疗设备、计算及附件还是家用电器等领域,FN9255都能提供可靠且高效的电源保护解决方案。因此,我强烈推荐使用这款产品,特别是针对对安全和性能要求较高的应用场景。

FN9255EB-6-06参数

参数
长*宽*高 76.2mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

FN9255EB-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255EB-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255EB-6-06 FN9255EB-6-06数据手册

FN9255EB-6-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.879 ¥ 286.9551
5+ $ 31.6318 ¥ 263.0054
10+ $ 31.1522 ¥ 259.0177
15+ $ 23.3587 ¥ 194.2179
30+ $ 21.2106 ¥ 176.2641
45+ $ 20.7866 ¥ 172.7406
60+ $ 20.6886 ¥ 169.4186
库存: 60
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 286.95
