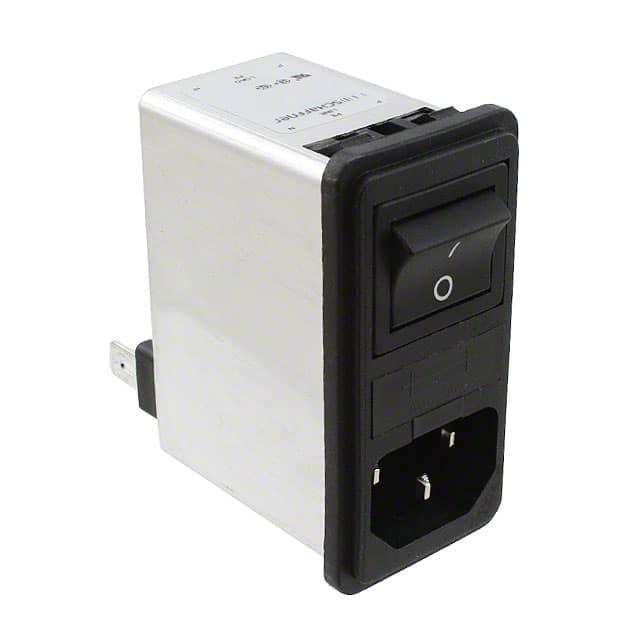

FN285-1-06

厂牌: SCHAFFNER
产品描述: Schaffner C14插座滤波器, 额定电压250 V 交流, 额定电流1A, 单保险丝座, 2 极开关, 嵌入式安装
供应商型号: 1705066
供应商: 海外现货
标准整包数: 40
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN285-1-06

FN285-1-06概述

    FN 280 IEC Inlet Filter:紧凑型电源输入模块

    产品简介


    FN 280 是一款紧凑型过滤电源输入模块,符合IEC/EN 60601-1标准。该产品适用于医疗设备和其他通用电器。它集成了IEC接口、交流滤波器、单/双熔丝座和双极开关,为各类便携式电气和电子设备提供全面的保护和性能提升。

    技术参数


    - 最大连续工作电压:250 V,50/60 Hz
    - 工作频率范围:直流到400 Hz
    - 额定电流:1至10 A @ 40°C
    - 高电压试验电压:P -> PE 2000 VAC(标准类型),P -> PE 2500 VAC(B类型)
    - 绝缘等级:IP 40,依据IEC 60529标准
    - 温度范围:-25°C至+85°C(操作和存储)
    - MTBF (平均无故障时间):1,500,000小时 @ 40°C/230 V
    - 功率接受能力:最大250 V ~ (印于熔丝符号下方)
    - 开关寿命:6,000次开关循环(UL 1054, TV5);10,000次开关循环(ENEC)
    - 机械寿命:50,000个循环
    - 额定电流下最大漏电流:见滤波器选择表

    产品特点和优势


    - 高性能滤波:采用具有高饱和电阻和优异热行为的线圈,确保出色的传导衰减性能。
    - 安装方式灵活:可后装或前装,也可通过卡扣方式安装。
    - 双极开关设计:提供可靠的操作,确保电路的安全性。
    - 定制版本:可根据需求提供特殊规格的产品。

    应用案例和使用建议


    FN 280 常用于便携式电气和电子设备、消费类电器、电子数据处理设备、办公设备、单相电源供应、开关模式电源、测试和测量设备以及医疗设备。在使用过程中,需注意以下几点:
    - 安装方向:选择适合的安装位置,确保散热效果良好。
    - 维护:定期检查和更换熔丝以保持设备的正常运行。
    - 防护措施:在潮湿或灰尘较多的环境中使用时,应采取额外的防护措施。

    兼容性和支持


    FN 280 可与各种通用的电气设备配合使用,特别是那些需要经过电磁干扰认证的设备。制造商提供了全面的技术支持和服务,包括在线资源、全球销售网络和技术文档下载。

    常见问题与解决方案


    - 问题:设备无法启动。
    - 解决方案:检查熔丝是否已烧断,更换合适的熔丝。
    - 问题:设备过热。
    - 解决方案:确保设备处于适宜的工作环境中,避免过载。
    - 问题:滤波器失效。
    - 解决方案:检查接线是否正确,必要时更换滤波器。

    总结和推荐


    FN 280 是一款功能强大且可靠的电源输入模块,特别适合用于医疗设备和便携式电子产品。其紧凑的设计、高可靠性及丰富的选型选项使其在市场上具备显著的竞争优势。因此,我们强烈推荐使用FN 280 来满足您的特定应用需求。

FN285-1-06参数

参数
长*宽*高 32mm*32mm*65.3mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

FN285-1-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN285-1-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN285-1-06 FN285-1-06数据手册

FN285-1-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 162.2394
80+ ¥ 158.9943
160+ ¥ 155.8141
库存: 61
起订量: 40 增量: 0
交货地:
最小起订量为:40
合计: ¥ 6489.57
