首页  >  产品百科  >  FN9255B-15-06

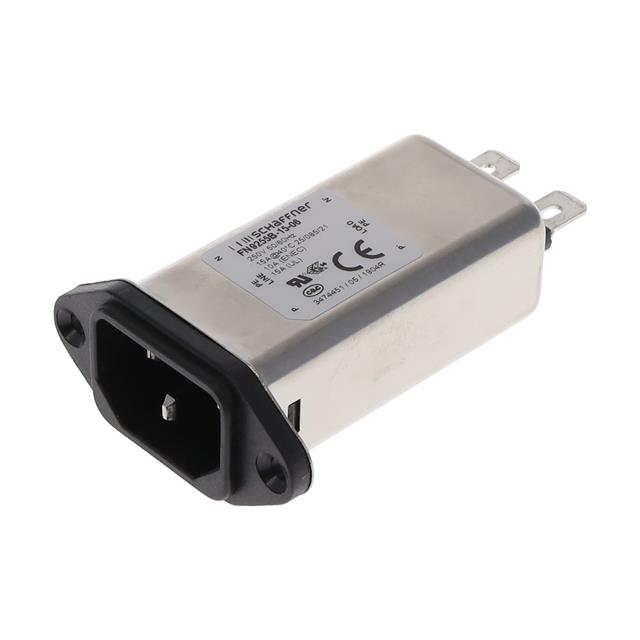

FN9255B-15-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 15A Discharge Resistor ST 1 Port
供应商型号: FN9255B-15-06
供应商: Master
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255B-15-06

FN9255B-15-06概述

    Schaffner FN9255 IEC Inlet Filters 技术手册解析

    产品简介


    Schaffner FN9255 是一款高性能双级 IEC C14 和 C20 输入滤波器,适用于多种电气和电子设备。其主要功能是提供出色的EMC(电磁兼容)过滤效果,并具有广泛的电流额定值选择,从而满足不同应用需求。此滤波器广泛应用于医疗设备、计算机及配件、显示器、测试和测量设备、家用电器等众多领域。

    技术参数


    Schaffner FN9255 IEC输入滤波器的主要技术规格如下:
    - 额定电流范围:2至20A
    - 最大连续工作电压:250VAC,50/60Hz
    - 工作频率:直流到400Hz
    - 环境温度范围:-25°C 至 +85°C
    - 漏电电流:最大0.45mA(在250VAC/50Hz下)
    - 输入连接:C14 或 C20
    - 输出连接:-06, -07
    - 权重:根据型号不同,重量为52g至130g不等
    - 高压测试电压:P->PE 2000VAC或2500VAC(根据不同型号)

    产品特点和优势


    - 高衰减性能:在150kHz至300MHz范围内具备卓越的衰减性能,得益于其双级设计。
    - 高饱和抗阻和优秀的热行为:即使在恶劣条件下也能保持稳定的性能。
    - 安装灵活性:支持后部法兰、前端法兰和卡扣式安装选项。
    - 安全标准符合:所有型号均符合医疗设备要求,包括泄漏电流和高压测试标准。
    - 防电涌保护:有助于符合IEC61000-4-5(差模)标准。
    - 耐火性:达到UL 94 V-0等级。

    应用案例和使用建议


    - 医疗设备:符合医疗应用的严格安全要求,如IEC/EN 60601-1标准。
    - 测试和测量设备:为需要高精度的测量设备提供电磁干扰抑制。
    - 家用电器:例如电冰箱、洗衣机等,确保其符合IEC/EN 55014标准。
    - 便携式电子设备:如笔记本电脑充电器,利用其轻巧的体积和高效过滤能力。
    - 电源系统:适用于单相电源、开关模式电源供应器(SMPS),确保其稳定运行。

    兼容性和支持


    Schaffner FN9255 IEC输入滤波器支持多种安装方式和输出连接方式,包括C14和C20接口,适用于各种设备的接入。此外,厂商提供全面的技术支持和售后服务,以确保客户能够获得最佳的使用体验和性能保证。

    常见问题与解决方案


    - 问题:设备运行时出现过载现象
    - 解决方案:检查设备电流是否超过滤波器的额定电流范围。如超出,则更换更高额定电流的滤波器。
    - 问题:设备无法正常启动
    - 解决方案:确认接线是否正确,尤其是中性线是否连接良好。
    - 问题:设备漏电电流过高
    - 解决方案:检查安装是否符合标准,确认接地良好。

    总结和推荐


    综上所述,Schaffner FN9255 IEC输入滤波器凭借其出色的EMC过滤能力和广泛的适用性,在多个行业中表现出色。无论是对电磁干扰敏感的医疗设备还是需要高可靠性的工业应用,它都是一个理想的选择。强烈推荐这一系列滤波器用于任何需要有效EMC解决方案的应用场合。

FN9255B-15-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255B-15-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255B-15-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255B-15-06 FN9255B-15-06数据手册

FN9255B-15-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.7495 ¥ 235.0383
5+ $ 23.2061 ¥ 192.9491
10+ $ 20.8517 ¥ 173.3733
15+ $ 19.5655 ¥ 162.6791
30+ $ 18.7726 ¥ 156.0038
45+ $ 18.0412 ¥ 149.9258
60+ $ 17.9561 ¥ 147.0426
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 235.03
