FN9222R - 1 -06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 1A ST 1 Port
供应商型号:
供应商:
标准整包数: 0

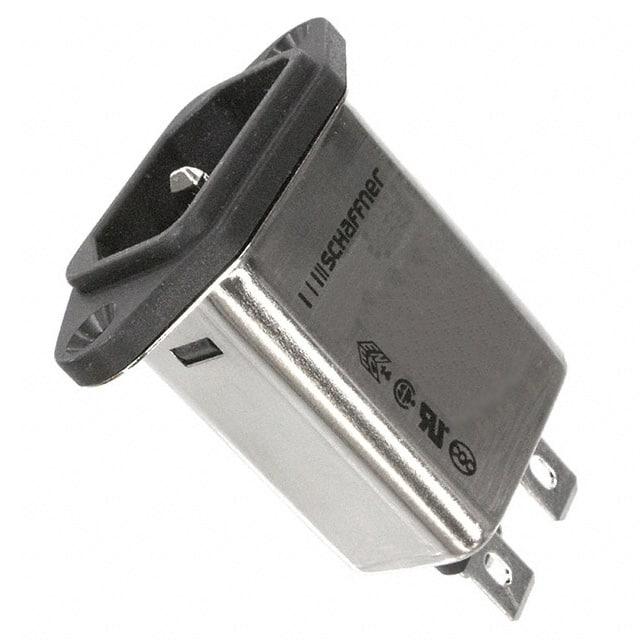

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9222R - 1 -06

FN9222R - 1 -06概述


    产品简介


    FN 9222 IEC Inlet Filter 是一种用于电磁兼容(EMC)和电磁干扰(EMI)的产品,主要应用在便携式电器设备、小型到中型机器和家用电器、单相电源供应器、开关电源、测试和测量设备以及医疗设备等领域。其特点是将IEC插头与滤波器集成在一起,具有优异的滤波效果和紧凑的设计,适用于快速通过EMI系统认证的需求。

    技术参数


    - 最大连续工作电压:250 VAC, 50/60 Hz
    - 工作频率范围:直流到400 Hz
    - 额定电流:1 A 至 20 A @ 50°C
    - 批准标准:ENEC、CQC、UL、CSA
    - 高电位测试电压:
    - P -> PE:2000 VAC,持续2秒(标准类型)
    - P -> N:250 VAC,持续2秒(所有Z类型)
    - P -> N:1000 VAC,持续2秒(1至10 A类型,非Z类型)
    - P -> PE:2500 VAC,持续2秒(B类型)
    - P -> N:1100 VDC,持续2秒(16和20 A类型,非Z类型)
    - 防护等级:IP 40,符合IEC 60529标准
    - 温度范围:操作和存储温度为-25°C 至 +85°C

    产品特点和优势


    - 优秀的传导衰减性能:基于高饱和抗力和出色的热性能的线圈设计。
    - 灵活的安装方式:后装或卡入式安装,宽大的安装翼片可供选择。
    - 医疗版本(B型):符合IEC/EN 60601-1标准的要求,包括爬电距离、间隙、漏电流和高压测试。
    - 可选的浪涌脉冲保护(Z类型),有助于符合IEC 61000-4-5标准(仅差模)。
    - 不同的输出连接选项:提供最大的组装灵活性。
    - 可定制版本:根据客户需求提供定制版本。

    应用案例和使用建议


    - 便携式电器设备:例如笔记本电脑充电器,需要轻便且符合安全标准的过滤器。
    - 小型到中型机器和家用电器:如洗衣机、微波炉等,需要小巧但高效的EMI滤波器。
    - 单相电源供应器和开关电源:如服务器电源,需要低功耗、高效率的滤波器。
    - 医疗设备:如医疗成像设备,需要符合严格的安全标准,避免电磁干扰影响设备运行。
    使用建议:
    - 确保正确安装,遵循制造商的指南进行电路连接。
    - 对于高功耗设备,建议使用较高额定电流的型号。
    - 需要进行浪涌脉冲保护的应用,可以选择Z类型型号。

    兼容性和支持


    - 兼容性:与各种IEC插头和电源模块兼容。
    - 厂商支持:提供详细的安装指南和技术支持,可通过当地销售合作伙伴获得进一步的帮助。

    常见问题与解决方案


    - 问题1:如何选择合适的额定电流?
    - 解答:根据设备的实际工作电流选择相应的额定电流型号。

    - 问题2:如何确保正确的安装位置?
    - 解答:按照制造商提供的安装指南进行安装,确保滤波器的位置不会因外部震动而松动。

    - 问题3:如何处理浪涌脉冲保护?
    - 解答:如果设备可能受到浪涌脉冲的影响,可以选择带有Z类型的型号以提高防护能力。

    总结和推荐


    FN 9222 IEC Inlet Filter凭借其优良的传导衰减性能、宽泛的额定电流选择范围和多种适用的应用场景,成为各类电器设备中不可或缺的EMC/EMI解决方案。其在医疗领域的应用,尤其体现了其高安全性要求的优越性。综合来看,该产品是一款性价比高的优秀选择,强烈推荐用于需要通过EMI认证的各种设备中。

FN9222R - 1 -06参数

参数
长*宽*高 48mm*48mm*57.9mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN9222R - 1 -06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9222R - 1 -06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9222R - 1 -06 FN9222R - 1 -06数据手册
