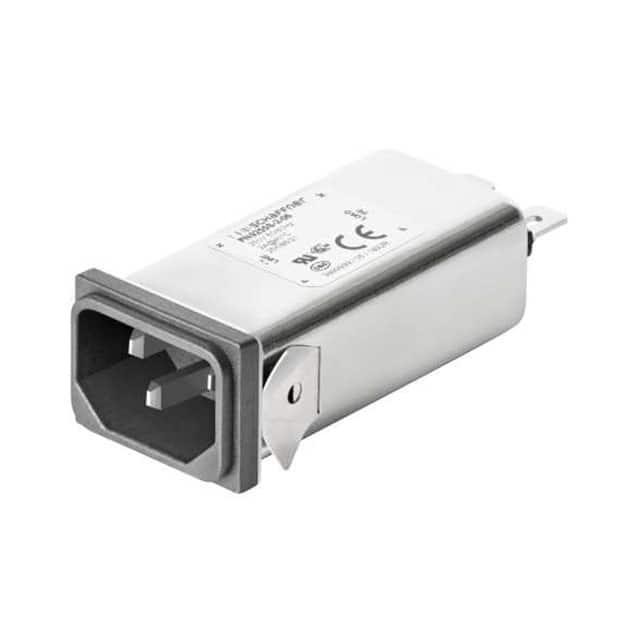

FN9255S-10-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 10A ST 1 Port
供应商型号: FN9255S-10-06
供应商: Master
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255S-10-06

FN9255S-10-06概述


    产品简介


    Schaffner集团的FN9255 IEC电源滤波器是一种高性能的双级电源滤波器,主要用于IEC标准的C14和C20插头。它适用于各种需要强电磁兼容(EMC)性能的设备,如医疗设备、测试和测量设备、家用电器及各类便携式电子设备。这款滤波器具有紧凑的设计和卓越的性能,能够在各种环境中提供稳定的滤波效果。

    技术参数


    - 最大连续运行电压:250 VAC,50/60 Hz
    - 额定电流:2至20 A(在40°C时)
    - 操作频率范围:直流到400 Hz
    - 高电位测试电压:
    - P->PE 2000 VAC(标准型)
    - P->PE 2500 VAC(B型)
    - P->N 760 VAC
    - 保护等级:IP 40
    - 温度范围:-25°C到+85°C
    - MTBF:>1,000,000小时(在额定环境温度和电压下)

    产品特点和优势


    - 优异的衰减性能:从150kHz到300MHz的频段内表现出色,这是由于其双级设计所致。
    - 高饱和度电阻率和良好的热稳定性。
    - 多种安装方式:支持后安装和前安装法兰,也可以选择插入式安装。
    - 符合医疗应用要求:型号为FN 9255 B的版本符合IEC/EN 60601-1的标准要求,包括爬电距离和电气间隙、泄漏电流以及高压测试的要求。
    - 附加选项:提供了附加线圈(Z型),可帮助满足IEC 61000-4-5标准,提供差模脉冲保护。
    - 阻燃材料:采用UL 94 V-0等级的材料,符合安全标准。

    应用案例和使用建议


    典型应用
    - 医疗设备(例如MDD设备)
    - 体外诊断设备(IVDD)
    - 计算机及附件
    - LCD和OLED显示器
    - 测试和测量仪器
    - 家用及类似设备(符合IEC/EN 55014标准)
    - 便携式电气和电子产品
    - 小型到中型机械设备
    - 单相电源供应器及开关电源模块(SMPS)
    使用建议
    在设计系统时,根据所需额定电流选择合适的滤波器型号,确保滤波器的电气参数符合设备需求。此外,使用具有锁定系统的电源线可以防止意外断开连接,增加系统的可靠性。建议在振动较大的环境中使用带有锁定系统的连接器以提高抗振能力。

    兼容性和支持


    FN9255 IEC电源滤波器与市场上常见的IEC C14和C20插头兼容,能够与各种品牌和型号的设备配合使用。厂商提供全面的支持和维护服务,包括技术支持和维修服务,确保客户能够获得及时的帮助。

    常见问题与解决方案


    - 问题1:设备启动时电流过大导致跳闸。
    - 解决方案:检查所选滤波器的额定电流是否符合设备的需求。确保安装和接线正确无误,检查是否存在过载情况。
    - 问题2:设备出现电磁干扰。
    - 解决方案:确认设备接地良好,确保使用符合标准的滤波器型号。如果干扰仍然存在,可以考虑添加额外的滤波措施或调整布局。

    总结和推荐


    FN9255 IEC电源滤波器以其出色的衰减性能、良好的热稳定性和广泛的适用范围,在医疗设备、计算机及家用电器等领域中表现优异。其易于安装、多样化的安装方式和可靠的安全标准使其成为众多应用场景的理想选择。结合厂商提供的技术支持和服务,推荐将FN9255 IEC电源滤波器用于需要高电磁兼容性的各类设备。

FN9255S-10-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255S-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255S-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255S-10-06 FN9255S-10-06数据手册

FN9255S-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
