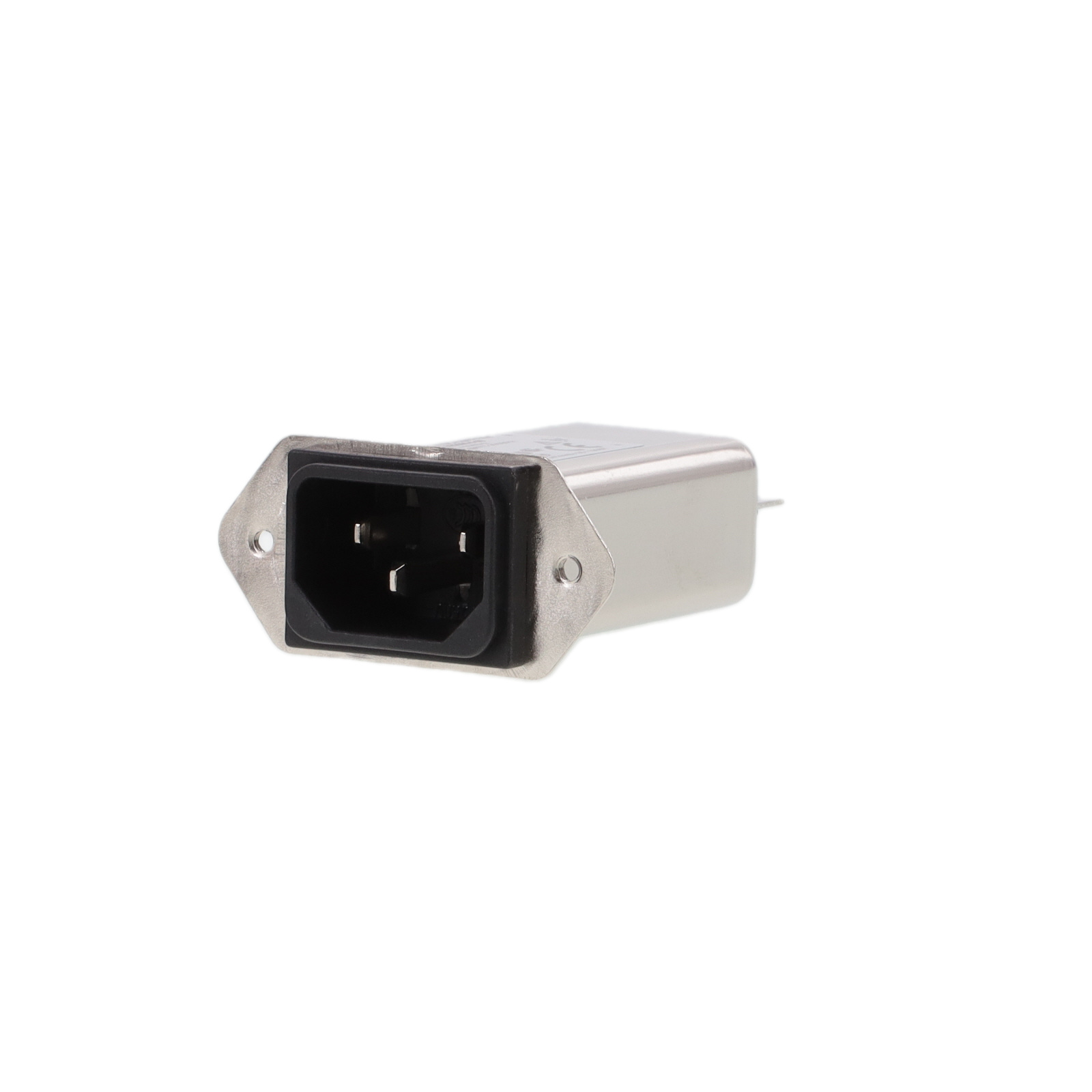

FN9255M-4-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 4A ST 1 Port
供应商型号: 2978044
供应商: element14
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255M-4-06

FN9255M-4-06概述

    # 高性能IEC电源滤波器——FN9255

    产品简介


    FN9255 是一款高性能的双级IEC C14 和C20插槽电源滤波器。该滤波器具备出色的电磁兼容(EMC)性能,可有效抑制干扰信号,确保设备的正常运行。FN9255适用于多种应用场景,如医疗设备、家用电器、计算机配件、显示器及测试测量设备等。其紧凑设计使其广泛应用于各类设备内部,提供可靠稳定的电源保护。

    技术参数


    主要技术规格
    - 额定电流:2至20安培(最高温度40℃)
    - 最大连续工作电压:250伏交流电,50/60赫兹
    - 操作频率:直流至400赫兹
    - 漏电流:≤0.45 mA (250伏交流电,50赫兹)
    - 线圈电感:0.13至4.8毫亨
    - 电容值:0.1至18微法
    - 电阻值:1千欧
    - 绝缘测试电压:P -> PE 2000伏交流电(标准型),P -> PE 2500伏交流电(医疗型)
    - 工作温度范围:-25°C 至 +85°C
    - 防护等级:IP40(根据IEC 60529)
    认证与合规性
    - ENEC 和 CQC 认证(2至10安培/16安培)
    - UL认证(2至15安培/16至20安培)
    - 符合 IEC 60601-1 医疗设备安全要求(B型)
    - 符合 IEC 60939-3 安全标准

    产品特点和优势


    - 双级设计:卓越的衰减性能,频段范围为150kHz至300MHz。
    - 高饱和抗性与热稳定性:确保长时间稳定运行。
    - 安装方式灵活:提供前侧法兰和后侧法兰安装选项,适用多种场合。
    - 医疗版本:符合1MOP(医用)安全要求,适用于医疗设备。
    - 防静电放电:确保操作安全。
    - 高耐燃性:达到UL 94 V-0标准。

    应用案例和使用建议


    应用案例
    - 医疗设备:FN9255的医疗版本(B型)符合医疗设备的安全要求,尤其适用于生命支持系统。
    - 家庭电器:用于洗衣机、空调等家电设备,提供可靠的电源保护。
    - 测试设备:实验室测试设备和测量仪器,保障测试数据的准确性和可靠性。
    使用建议
    - 电源布局:合理安排电源输入位置,避免引入外部干扰。
    - 安装细节:确保所有连接点紧固良好,避免松动引发的安全隐患。
    - 环境适应:选择合适的型号以适应不同温度和湿度条件下的使用环境。

    兼容性和支持


    FN9255支持多种输出连接和安装方式,可以与各种电子设备配套使用。此外,制造商还提供了详细的机械数据,确保正确的安装和使用。同时,技术支持团队可以提供及时的技术咨询和支持服务。

    常见问题与解决方案


    常见问题
    1. 如何正确连接电源滤波器?
    - 确认输入和输出端的标识,按照手册指示进行连接。
    2. 设备在运行时出现异常噪音?
    - 检查滤波器是否安装正确,电容和电感是否损坏。
    3. 无法通过EMC认证?
    - 确保电源滤波器的安装和接线符合标准要求,考虑升级到更高性能型号。
    解决方案
    - 参考详细电气原理图:在数据表中查找详细信息,按示意图连接。
    - 检查安装和接线:确保安装无误且接线牢固。
    - 更换或升级部件:如有需要,及时更换损坏部件,或升级至更适合的型号。

    总结和推荐


    FN9255作为一款高性能的双级IEC电源滤波器,具备卓越的衰减性能、出色的热稳定性和灵活的安装方式。它广泛适用于医疗设备、家用电器、计算机及测试测量设备等多个领域。在医疗应用中表现尤为突出,能够满足严格的EMC要求。综合来看,FN9255是一款值得推荐的产品,其在可靠性、安全性和耐用性方面都表现出色,适合对电源保护有较高需求的应用场景。

FN9255M-4-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255M-4-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255M-4-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255M-4-06 FN9255M-4-06数据手册

FN9255M-4-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.4885 ¥ 146.3784
10+ $ 15.1603 ¥ 126.8913
25+ $ 14.3692 ¥ 120.2705
50+ $ 14.1603 ¥ 118.5213
100+ $ 12.4949 ¥ 104.5821
250+ $ 11.6615 ¥ 97.6071
500+ $ 11.4115 ¥ 95.5146
1000+ $ 10.8295 ¥ 90.6428
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 146.37
