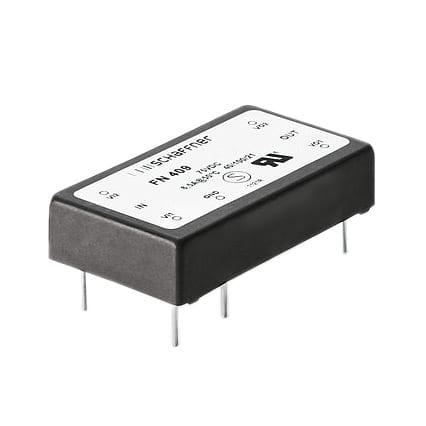

FN 409-3-02

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: 75 VDC Input PCB Filter
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 409-3-02

FN 409-3-02概述


    产品简介


    电子元器件:75 VDC输入PCB滤波器
    75 VDC输入PCB滤波器是一种专为直流电源线上的共模和差模噪声抑制设计的产品。该滤波器主要应用于高频开关电源(如DC/DC转换模块)和开关模式电源供应器(SMPS)中。其紧凑的PCB安装设计使其成为计算机、办公自动化设备、电信设备及直流电源分配网络的理想选择。

    技术参数


    | 参数 | 描述 |

    | 最大连续工作电压 | 75 V |
    | 额定电流范围 | 3 A 到 13 A |
    | 高电位测试电压 | VI1/VI2 -> GND: 2000 VDC,持续2秒 |
    | 温度范围(工作和存储) | -40 °C 至 +100 °C |
    | 安全认证 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 火焰等级 | UL 94 V-0 |
    | 平均无故障时间(MTBF) | 4,450,000小时 (在40°C,230V下,根据Mil-HB-217F) |

    产品特点和优势


    高共模和差模噪声抑制:能够有效过滤高达13A的75VDC电流下的共模和差模噪声。
    小体积设计:符合现代电子设备对小型化的要求。
    良好的热传导性能:有助于散热,延长产品使用寿命。

    应用案例和使用建议


    应用案例:
    - 作为高频率DC/DC转换器的输入或输出滤波器。
    - 开关模式电源供应器的DC输出滤波。
    - 计算机、办公自动化设备及电信设备中的电磁干扰防护。
    使用建议:
    - 在滤波器模块的输入端加入压敏电阻(VDR)或瞬态二极管,以保护滤波器免受瞬态电压的影响。
    - 为了防止过电流,应在每个输入引脚上加装保险丝。
    - 当交流电压叠加在直流电压上时,需要确保峰值电压在额定电压范围内。

    兼容性和支持


    该产品符合国际标准(如UL、CSA和IEC),并提供全球范围内的技术支持和服务。Schaffner公司在全球设有多个销售和技术支持中心,确保用户能够获得及时的技术支持。

    常见问题与解决方案


    问题1:如何避免瞬态电压损坏滤波器?
    - 解决方案:在滤波器输入端加入压敏电阻(VDR)或瞬态二极管,具体参考技术手册中的图示进行正确安装。
    问题2:如何确保过电流的安全性?
    - 解决方案:在滤波器的每个输入引脚上加装保险丝,建议根据负载情况选择合适规格的保险丝。

    总结和推荐


    这款75 VDC输入PCB滤波器具备优异的噪声抑制能力和可靠的安全性能,特别适合用于高频开关电源和其他要求严格的直流电源系统中。它的小巧设计和优秀的热传导性能使其成为各类电子设备的理想选择。因此,我们强烈推荐使用这款滤波器,特别是在需要高度稳定和高性能的应用环境中。

FN 409-3-02参数

参数
中心频率 -
带宽 -
插入损耗 -
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,托盘

FN 409-3-02厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 409-3-02数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 409-3-02 FN 409-3-02数据手册

FN 409-3-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
