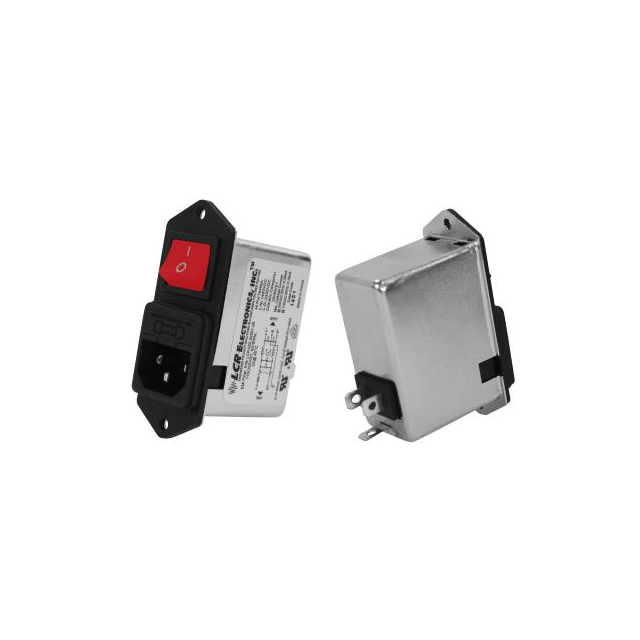

082.01001.00-RSI

产品分类: 其他滤波器
厂牌: ASTRODYNE TDI
产品描述: Filtered Power Entry Modules With Fuse Holder And Switch
供应商型号: ET-3886044
供应商: 海外现货
标准整包数: 1
ASTRODYNE TDI 其他滤波器 082.01001.00-RSI

082.01001.00-RSI概述


    产品简介


    产品类型
    本文档讨论的是LCR 082-RSI系列的电源输入模块。这些模块属于通用过滤型电源输入模块,具有安全保险丝和红色指示灯开关。
    主要功能
    - 集成式电源入口模块:包含安全保险丝和红色指示灯开关,提供电源控制功能。
    - 过滤功能:减少电磁干扰(EMI)对设备的影响。
    - 简易安装:采用快速接线端子(QD)或焊接端子,易于装配。
    应用领域
    - 适用于多种电子设备:如测试测量设备、个人电脑、打印机和绘图仪等。

    技术参数


    | 参数 | 描述 |

    | 额定电压最大值 | 120/250 VAC |
    | 泄漏电流 | 40°C时@250VAC 50Hz条件下最大为0.42mA |
    | 额定电流 | 1-10A |
    | 工作频率 | 50/60Hz@115VAC;60Hz 0.23mA最大 |
    | 高压测试等级 | 线对线:1450VDC;线对地:2250VDC |
    | IP防护等级 | IP51 |
    | 尺寸 | 见机械尺寸图 |
    | 包装数量 | 每箱90件 |

    产品特点和优势


    - 紧凑设计:一体化的电源入口模块结构紧凑,节省空间。
    - 集成过滤:内置过滤功能,有效抑制EMI,确保设备稳定运行。
    - 易于安装:配备快速接线端子或焊接端子,简化安装过程。
    - 安全可靠:集成保险丝和开关,提供多重保护。

    应用案例和使用建议


    应用案例
    - 办公设备:可应用于打印机、复印机等办公自动化设备。
    - 测试仪器:广泛用于各种测试仪器中,保证设备的稳定运行。
    使用建议
    - 在使用过程中,需注意确保正确的连接和安装方式,以充分发挥其功能。
    - 定期检查设备的电气参数,确保其正常工作。

    兼容性和支持


    - 兼容性:LCR 082-RSI系列电源输入模块可与各种标准设备接口配合使用。
    - 支持:Astrodyne TDI(Radius Power, LCR, & Filter Concepts)提供技术支持和服务。如有任何疑问或需要进一步的帮助,可以通过电话(908)850-5088或电子邮件EMIfiltersales@astrodynetdi.com联系他们。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动电源 | 检查保险丝是否烧断,更换新的保险丝 |
    | 设备出现异常噪音 | 检查电源模块是否安装正确,重新紧固固定装置 |
    | 过滤效果不佳 | 检查过滤模块是否有损坏,更换损坏的模块 |

    总结和推荐


    LCR 082-RSI系列的电源输入模块以其紧凑的设计、高效的过滤能力和简易的安装方式,在市场上表现出强大的竞争力。它能够广泛应用于各种电子设备中,提供可靠的电源管理和保护功能。考虑到其优秀的性能和广泛的适用范围,强烈推荐使用此产品。对于任何技术咨询或购买需求,均可联系供应商获取详细信息和支持。

082.01001.00-RSI参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 43.7mm*32mm*60.6mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

082.01001.00-RSI厂商介绍

Astrodyne TDI是一家全球领先的高性能射频(RF)和微波组件供应商,专注于为通信、*事、**和医疗市场提供创新解决方案。公司的产品线涵盖了广泛的频段,包括DC至110 GHz的射频放大器、混频器、频率转换器、滤波器、开关和相关组件。

主营产品分类包括:
1. 射频放大器:提供高增益、低噪声放大器,适用于信号增强。
2. 混频器:实现不同频率信号的转换,用于信号处理。
3. 频率转换器:改变信号频率,以适应不同系统需求。
4. 滤波器:筛选特定频率信号,减少干扰。
5. 开关:控制信号路径,实现信号选择和路由。

应用领域广泛,包括:
- 无线通信:基站、**通信、无线局域网。
- *事和**:**、电子战、导航系统。
- 医疗:成像设备、诊断工具。

Astrodyne TDI的优势在于:
- 高性能:提供高可靠性和卓越性能的产品。
- 定制解决方案:根据客户需求提供定制化设计。
- 广泛的产品线:覆盖广泛的应用和频段。
- 技术支持:提供专业的技术支持和客户服务。

082.01001.00-RSI数据手册

厂牌 PDF简要描述 下载
ASTRODYNE TDI 其他滤波器 ASTRODYNE TDI 082.01001.00-RSI 082.01001.00-RSI数据手册

082.01001.00-RSI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.9227 ¥ 134.5465
10+ $ 13.2677 ¥ 112.112
25+ $ 12.8446 ¥ 108.537
50+ $ 12.6599 ¥ 106.9759
100+ $ 12.2469 ¥ 103.4865
250+ $ 12.1929 ¥ 103.0302
库存: 29
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 134.54
