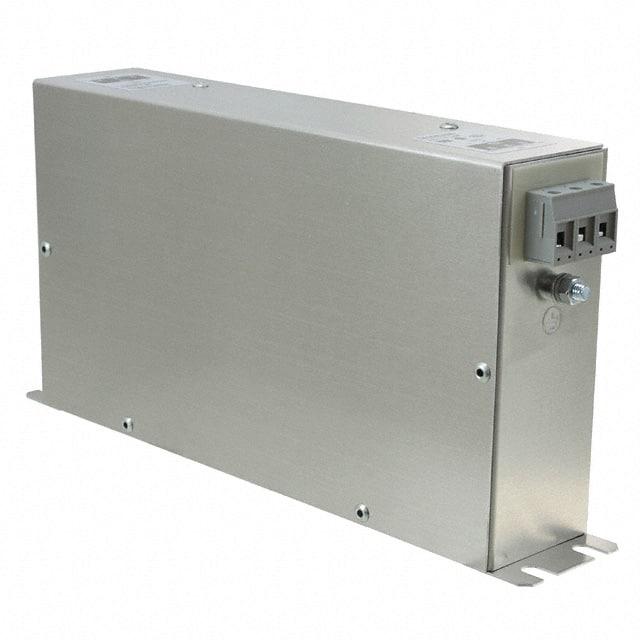

FN 258-7-29

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 7A 480VAC Terminal Block Chassis Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 258-7-29

FN 258-7-29概述


    产品简介


    FN 258 系列三相滤波器是专为逆变器和电力驱动系统设计的标准电磁干扰(EMC)解决方案。这些滤波器采用书式结构,具有紧凑的设计和高效能,适用于全球范围内的多种应用。该系列滤波器能够帮助确保符合A级或B级限制标准,特别适用于工业领域的电力转换设备(如逆变器、变换器)。

    技术参数


    - 最大连续工作电压:
    - 3 x 520/300 VAC(FN 258, FN 258 L, FN 258 P)
    - 3 x 760/440 VAC(FN 258 HV, FN 258 HVIT)
    - 额定电流:
    - 7至250 A(在50°C时)
    - 工作频率:
    - 直流到60 Hz
    - 高电压试验电压:
    - P –> E 2650 VDC(FN 258)
    - P –> P 2100 VDC(FN 258)
    - P –> E 2000 VAC(FN 258L)
    - P –> P 2100 VDC(FN 258L)
    - P –> E 3000 VDC(FN 258P)
    - P –> P 2100 VDC(FN 258P)
    - P –> E 3200 VDC(FN 258HV 和 FN 258HVIT)
    - P –> P 3270 VDC(FN 258HV 和 FN 258HVIT)
    - 防护等级:
    - IP 20
    - 过载能力:
    - 在开关启动时可达4倍额定电流,连续1分钟可达1.5倍额定电流,每小时一次
    - 温度范围:
    - 工作和存储温度范围:-25°C至+100°C
    - 材料阻燃等级:
    - UL 94 V-2 或更高级别
    - 设计认证:
    - UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 平均无故障时间(MTBF):
    - 220,000 小时(在50°C/400 V下)

    产品特点和优势


    FN 258 系列滤波器提供最先进的电磁干扰衰减性能,采用创新的多级滤波拓扑结构。其书式设计使其方便且节省空间,可安装在逆变器和电机驱动装置附近。从7安培到250安培,该系列滤波器能够在不同应用中灵活选择。其中,FN 258 HV 系列滤波器适用于高达690 VAC的配电网络,而FN 258 HVIT 则特别适合用于IT分布网络。此外,FN 258 L 和 FN 258 P 滤波器则通过降低泄漏电流来满足严格的要求,并有效防止敏感漏电检测器的误报。

    应用案例和使用建议


    FN 258 系列滤波器广泛应用于三相变频驱动系统、IT电源分配网络、过程自动化设备、三相电源和不间断电源系统(UPS)等领域。对于泄漏电流要求严格的场合,FN 258 L 和 FN 258 P 是理想的选择。
    使用建议:
    - 高温环境下使用:由于其工作温度范围宽广,该系列滤波器可以在各种环境中稳定工作。但建议在极端高温条件下进行详细测试,以确保长期稳定性。
    - 接线注意事项:在连接输出端时,根据电流选择合适的电线规格和扭矩值,以避免接触不良或损坏。

    兼容性和支持


    FN 258 系列滤波器与多种逆变器和电力驱动系统兼容。制造商提供详尽的技术支持,包括安装指南、操作手册及售后支持服务。请访问 www.schaffner.com 查找更多关于连接器的信息,并联系您所在区域的销售团队获取详细信息和支持。

    常见问题与解决方案


    问题1:滤波器如何连接?
    - 解决方案:查看相关产品的机械数据表和电气接线图,确保正确安装滤波器及其连接器。
    问题2:在高泄漏电流的应用中,应该如何选择滤波器?
    - 解决方案:建议选择FN 258 L 或 FN 258 P 型号,因其具有更低的泄漏电流特性,可以更好地满足应用需求。

    总结和推荐


    综上所述,FN 258 系列滤波器凭借其卓越的性能、紧凑的设计和广泛的适用性,在电磁干扰控制方面表现出色。特别是其多级滤波拓扑结构和多样化的电流规格,使其在众多工业应用中成为优选产品。强烈推荐使用FN 258 系列滤波器,以确保设备在复杂电磁环境中正常运行。

FN 258-7-29参数

参数
中心频率 -
带宽 -
插入损耗 -
长*宽*高 50mm*50mm*246.8mm
安装方式 底座安装
零件状态 新设计不推荐
包装方式 托盘

FN 258-7-29厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 258-7-29数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 258-7-29 FN 258-7-29数据手册
