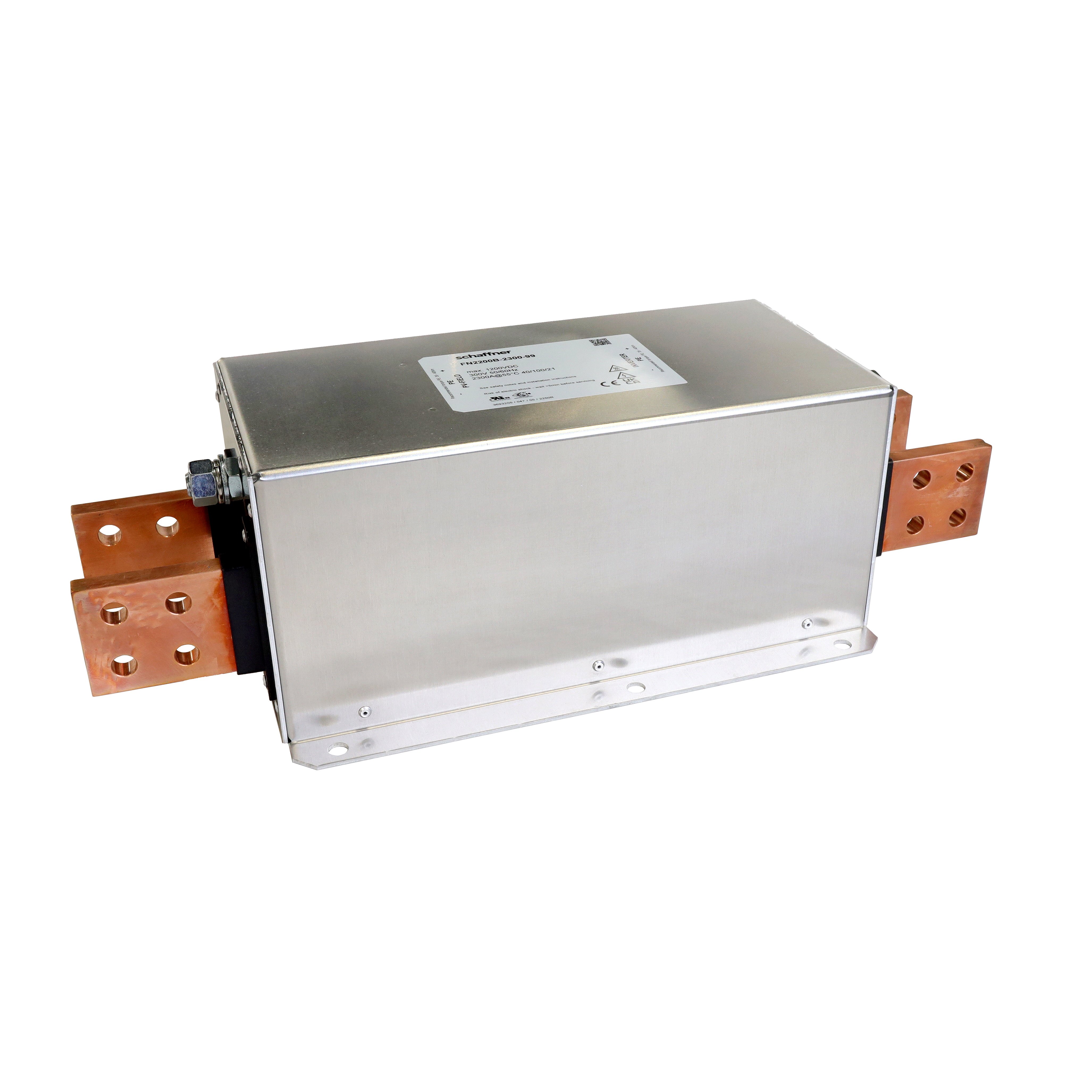

FN2200B-2300-99

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述:
供应商型号: Q-FN2200B-2300-99
供应商: Schaffner
标准整包数: 1
SCHAFFNER 其他滤波器 FN2200B-2300-99

FN2200B-2300-99概述

    Schaffner FN 2200 DC Filters: An Overview

    产品简介


    Schaffner FN 2200 系列是专门为光伏逆变器设计的电磁兼容(EMC)和电磁干扰(EMI)滤波器。这些滤波器通过减少面板侧传导发射,显著降低了高频干扰辐射,从而提高了系统的可靠性和使用寿命。它们的主要功能包括:
    - 减少面板上的传导发射。
    - 降低太阳能面板上电磁干扰的辐射概率。
    - 防止因高频泄漏电流导致的太阳能面板过早老化。
    - 帮助系统符合国际电磁兼容标准。
    这些滤波器适用于各种光伏逆变器,并且由于其紧凑的设计,在当今日益缩小的电力电子产品框架中显得尤为适合。

    技术参数


    - 最大连续工作电压:高达 1200 VDC
    - 操作频率:直流
    - 高压测试电压:
    - P -> E:3600 VDC(持续2秒)
    - P -> P:3000 VDC(持续2秒)
    - 保护等级:
    - IP 20(25 到 150 A 类型)
    - IP 00(250 到 2300 A 类型)
    - 过载能力:启动时为额定电流的4倍,1分钟内为1.5倍,每小时一次
    - 温度范围(操作和存储):-40°C 到 +100°C
    - 认证:符合 UL 1283、CSA 22.2 No. 8 1986 和 IEC/EN 60939
    - 燃烧等级:UL 94 V-2 或更高
    - 平均故障间隔时间(MTBF):在55°C / 1200 V 条件下最小值为223,000小时

    产品特点和优势


    - 紧凑设计:作为市场上最紧凑的标准解决方案之一,FN 2200 支持现代电力电子产品的小型化趋势。
    - 不对称安装孔模式:防止现场错误安装和连接。
    - 低功耗:设计用于极低的功率损耗,有助于提高整体光伏系统的效率。
    - 高可靠性:符合严格的标准如 EN 61000-6-3 和 EN 61000-6-4,确保系统的可靠运行。

    应用案例和使用建议


    FN 2200 主要应用于光伏逆变器中,但也可以用于其他符合规范的直流应用,如不间断电源(UPS)、直流电机驱动器和直流快速充电器。例如,在光伏系统中,FN 2200 安装在光伏逆变器和太阳能电池板之间,帮助控制传导发射,显著减少面板上的高频干扰辐射。
    为了确保最佳性能,建议按照制造商推荐的连接和扭矩要求进行安装。此外,根据不同的电流等级选择合适的型号,以满足不同光伏系统的具体需求。

    兼容性和支持


    FN 2200 系列与市场上许多光伏逆变器和其他相关设备兼容。制造商提供了详尽的技术支持和文档,用户可以在其官方网站上找到更多详细信息。此外,Schaffner 在全球范围内拥有多个销售和服务中心,可以提供及时的技术支持和售后保障。

    常见问题与解决方案


    - 问题:如何正确安装 FN 2200?
    - 解决方案:使用不对称安装孔模式,按照制造商推荐的连接方式和扭矩要求进行安装,确保正确的电气连接。

    - 问题:如何处理过载情况?
    - 解决方案:确保系统不超过额定电流的1.5倍,并遵循制造商的建议。

    总结和推荐


    Schaffner FN 2200 DC 滤波器是一款高性能的电磁兼容滤波器,特别适合于光伏逆变器应用。其紧凑设计、低功耗和高可靠性使其在市场上具有较强的竞争力。我们强烈推荐在光伏系统中使用这款滤波器,以确保系统的高效、稳定运行。

FN2200B-2300-99参数

参数
中心频率 -
带宽 -
插入损耗 -
包装方式 盒装

FN2200B-2300-99厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2200B-2300-99数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN2200B-2300-99 FN2200B-2300-99数据手册

FN2200B-2300-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16111.083
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16111.08
