首页  >  产品百科  >  FN 3270H-1000-99

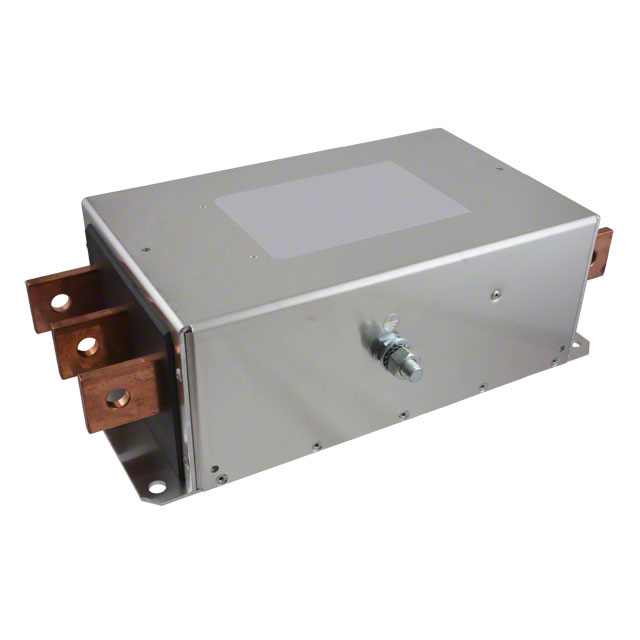

FN 3270H-1000-99

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 1000A 520VAC Terminal Block Flange Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3270H-1000-99

FN 3270H-1000-99概述


    产品简介


    三相滤波器 FN 3270
    三相滤波器 FN 3270 是一款专为工业电机驱动系统设计的紧凑型电磁兼容性(EMC)和射频干扰(RFI)滤波器。这款滤波器体积小巧且重量轻,能够在有限的空间内安装,非常适合各种工业应用,如变频器、伺服驱动器和电动机驱动系统。

    技术参数


    - 最大连续工作电压:3x 520/300 VAC(最高可达 480 VAC +10%)
    - 工作频率:直流至 60 Hz
    - 额定电流:10 至 1000 A @ 50°C
    - 高压测试电压:P->E 2750 VDC(持续 2 秒);P->P 2250 VDC(持续 2 秒)
    - 防护等级:IP 20(10 至 100 A);IP 00(150 至 1000 A)
    - 过载能力:启动时为额定电流的 4 倍,持续 1 分钟不超过额定电流的 1.5 倍,每小时一次
    - 工作温度范围:操作和存储温度范围为 -25°C 至 +100°C
    - 阻燃等级:符合 UL 94 V-2 或更高等级
    - 设计标准:符合 UL 1283、CSA 22.2 No. 8 1986 和 IEC/EN 60939
    - 平均无故障时间:50°C / 400 V 条件下 >320,000 小时(根据 Mil-HB-217F)

    产品特点和优势


    FN 3270 滤波器具有以下几个显著的优势:
    - 极其紧凑和轻量的设计:减少了安装空间的需求,特别适合空间有限的应用场合。
    - 简易快速的安装:设计简单,便于手动和自动工具的操作,节省安装时间。
    - 固态触电安全端子块:所有额定电流在 10 至 100 A 的滤波器均配备了安全端子块,符合 EN 60204-1 安装标准。
    - 可选透明保护盖:适用于 150 至 1000 A 的滤波器,提供保护以防止意外触碰带电导体,方便后期加装。

    应用案例和使用建议


    FN 3270 滤波器广泛应用于变频器和伺服驱动器等工业应用中。这些滤波器能够满足 EN 61800-3/A11 所要求的衰减性能,在满负荷条件下也能保证性能稳定。
    使用建议:
    - 在安装前确保充分理解产品手册中的电气连接要求。
    - 确认滤波器的工作电压和电流匹配所用设备的规格。
    - 使用合适的扭矩工具紧固接线端子,避免因连接不良导致的接触问题。

    兼容性和支持


    FN 3270 滤波器可以与大多数常见的工业电机驱动系统兼容。如果您需要透明保护盖作为附件,可以联系当地的 Schaffner 合作伙伴进行订购。

    常见问题与解决方案


    1. 问题:如何正确安装滤波器?
    解决方案:仔细阅读技术手册中的安装指南,确保按照标准步骤进行安装。
    2. 问题:如何确认滤波器是否正常工作?
    解决方案:使用合适的测试仪器,检测滤波器的输入输出电压和电流,确保其处于预期的工作状态。

    总结和推荐


    FN 3270 三相滤波器是一款高度可靠的产品,以其紧凑设计、简易安装和卓越的性能而著称。它在多种工业应用中表现出色,尤其适用于需要高可靠性和高性能的场合。基于其优秀的特性和广泛的适用性,我们强烈推荐此产品用于工业电机驱动系统的电磁兼容性解决方案。

FN 3270H-1000-99参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 370mm(长度)*610mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN 3270H-1000-99厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3270H-1000-99数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3270H-1000-99 FN 3270H-1000-99数据手册

FN 3270H-1000-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
