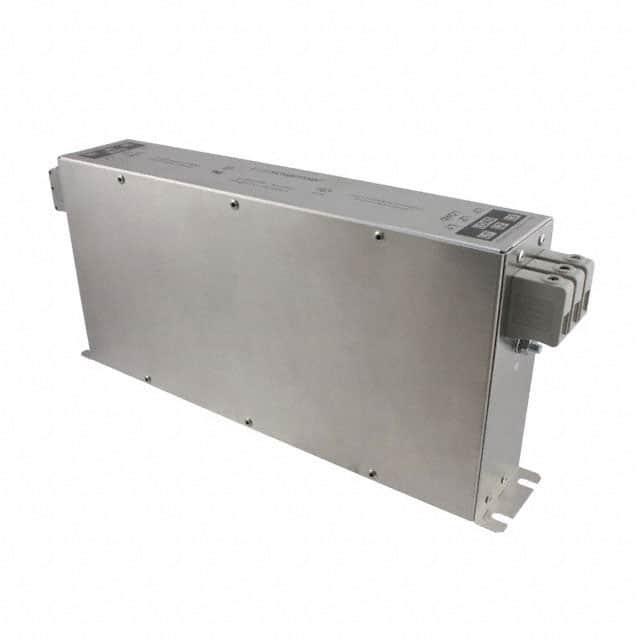

FN 258L-42-07

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 42A 520VAC Terminal Block/Wire Lead Chassis Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 258L-42-07

FN 258L-42-07概述

    3-Phase Filters FN 258:EMC/RFI滤波器,专为逆变器和电力驱动系统设计

    产品简介


    FN 258系列滤波器是业界标准的电磁兼容(EMC)解决方案,专门针对三相电源系统进行滤波处理。其采用书式紧凑设计,不仅节省空间而且安装方便。FN 258系列产品包括固体安全连接块和可选配的导线输出连接。其卓越的衰减性能使其成为各类工业应用的理想选择。此外,FN 258系列还提供高压版本(高达690VAC),并有适用于IT分配网络的高压IT版本。同时,低漏电流版本为需要严格限制漏电流的应用提供了完美的解决方案。

    技术参数


    FN 258系列滤波器的主要技术参数如下:
    | 参数 | 规格 |

    | 最大连续工作电压 | 3x 520/300 VAC(FN 258, FN 258 L, FN 258 P)
    3x 760/440 VAC(FN 258 HV, FN 258 HVIT) |
    | 额定电流 | 7 至 250A(480V时) |
    | 工作频率 | DC至60Hz |
    | 高压测试电压 | P -> E 2650VDC (2秒)
    P -> P 2100VDC (2秒) |
    | 防护等级 | IP 20 |
    | 温度范围(操作及储存) | -25°C 至 +100°C |
    | MTBF (平均无故障时间) | 220,000小时(在50°C/400V条件下,基于Mil-HB-217F)|

    产品特点和优势


    FN 258系列滤波器的独特之处在于其创新的多阶段滤波拓扑结构,能够确保符合严格的EMI规范。其薄型书式设计使它易于安装在逆变器和电机驱动装置附近,节省空间。额定电流从7A到250A,适用于多种全球应用。对于高电压需求(690VAC),FN 258 HV和FN 258 HVIT滤波器提供了满足特定要求的解决方案。特别是FN 258 L和FN 258 P滤波器,具备极低的泄漏电流,显著减少敏感漏电检测器误动作的可能性。

    应用案例和使用建议


    FN 258系列广泛应用于各种三相变频驱动系统和电源驱动系统(PDS)、工业690VAC IT配电网络以及能量转换设备(如逆变器、转换器)。此外,这些滤波器还被用于过程自动化设备、三相电源供应及UPS系统中,特别是在低泄漏电流要求的应用中表现尤为出色。

    兼容性和支持


    FN 258系列滤波器与其他电子元件及设备兼容良好。厂商提供全面的支持和服务,涵盖技术咨询、安装指导及维护服务。具体应用中,用户可根据实际情况选择合适的输出连接方式。

    常见问题与解决方案


    以下是常见的几个问题及其解决方案:
    - 问题一:如何正确连接导线?
    - 解决办法: 使用推荐的扭矩值来紧固接线,确保可靠连接。请参考产品手册中提供的推荐扭矩值。
    - 问题二:产品在高温下工作性能降低吗?
    - 解决办法: 产品在指定的工作温度范围内表现出色,但如果超出规定范围,可能会影响其性能。定期检查设备温度有助于预防此类问题。
    - 问题三:漏电流过高怎么办?
    - 解决办法: 如果发现漏电流超过正常值,请检查所有连接点是否正确连接,并考虑更换更适合的型号(如FN 258 L或FN 258 P)。

    总结和推荐


    FN 258系列滤波器以其高效能、灵活的应用范围和广泛的适用性,在电力驱动系统的电磁干扰抑制中发挥了重要作用。其多样的规格选择和出色的性能使得其在市场中具备较高的竞争力。强烈推荐用于对电磁兼容性有严格要求的应用场景。

FN 258L-42-07参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 70mm*70mm*339.5mm
安装方式 底座安装
零件状态 新设计不推荐
包装方式 托盘

FN 258L-42-07厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 258L-42-07数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 258L-42-07 FN 258L-42-07数据手册
