FN382B-6-21

厂牌: SCHAFFNER
产品描述:
供应商型号: Q-FN382B-6-21
供应商: Schaffner
标准整包数: 40

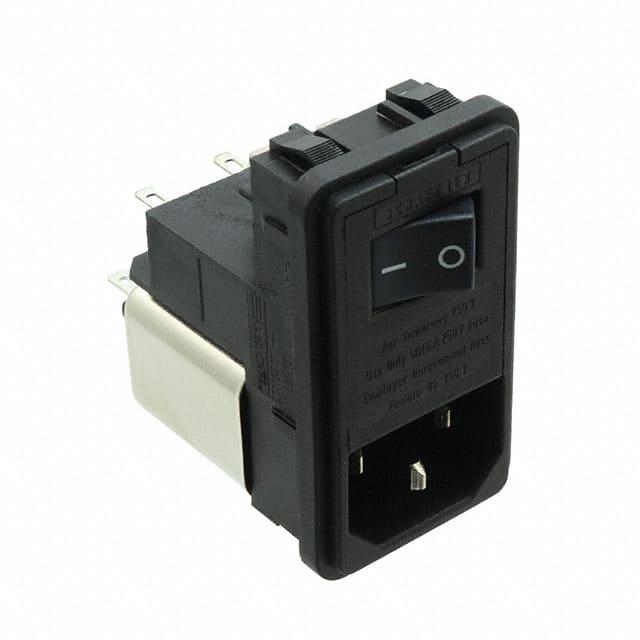

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN382B-6-21

FN382B-6-21概述

    IEC Inlet Filters FN 380 技术手册

    产品简介


    IEC Inlet Filters FN 380 是一款多功能电源入口模块,专为各类便携式电子设备和电气设备设计。其核心功能包括通过IEC插座提供电力输入,集成滤波器以抑制电磁干扰(EMI),并配备单个或双保险丝保护。该模块可支持高达6安培的电流,适用于广泛的工业和商业应用,如个人电脑、办公设备和医疗设备。

    技术参数


    - 最大连续工作电压:250 VAC,50/60 Hz
    - 工作频率范围:50至400 Hz
    - 额定电流范围:2至6 A(40°C最大)
    - 绝缘测试电压:
    - P -> PE:2000 VAC(标准型,持续2秒)
    - P -> N:760 VAC(标准型,持续2秒)
    - P -> PE:2500 VAC(B型,持续2秒)
    - 保护等级:IP40(符合IEC 60529标准)
    - 温度范围:-25°C至+85°C(25/85/21)
    - 防火等级:UL 94 V-2或更高
    - 平均无故障时间(MTBF):40°C/230V时为550,000小时
    - 开关额定值:
    - 欧洲(ENEC):6 A(4 A),250 VAC
    - 美国(UL):6 A,125 VAC;4 A,250 VAC;1/10 HP
    - 加拿大(CSA):6 A,125 VAC;4 A,250 VAC;1/10 HP

    产品特点和优势


    1. 良好的传导抑制性能:基于高饱和电阻和优异热性能的扼流圈。
    2. 安装方式灵活:支持前装或插装。
    3. 多种选择:提供单个或双保险丝保护,兼容欧盟和美国标准保险丝。
    4. 可靠的操作开关:具有耐用的2极按钮开关,支持多次操作。
    5. 量身定制:可根据客户需求提供特殊版本。

    应用案例和使用建议


    1. 典型应用:适用于便携式电气和电子产品,消费类设备,电子数据处理及办公设备,单相电源供应器,开关模式电源供应器,测试和测量设备,以及医疗设备。
    2. 使用建议:
    - 确保安装位置通风良好,避免过热。
    - 定期检查保险丝状态,确保电路安全。
    - 使用过程中注意电源电压与额定电流的匹配,避免过载。

    兼容性和支持


    - 兼容性:IEC Inlet Filters FN 380 可与不同类型的设备兼容,例如医疗设备和普通电器。
    - 支持:Schaffner集团提供全面的技术支持和售后保障服务。如果需要进一步技术支持,可以联系各地的销售和支持中心。

    常见问题与解决方案


    - 问题:电源开启后保险丝频繁熔断。
    - 解决方案:检查负载是否超出了模块的额定电流。
    - 问题:设备启动时出现异常噪音。
    - 解决方案:确认设备接地良好,检查电源线连接是否正确。
    - 问题:设备漏电现象严重。
    - 解决方案:检查设备内部是否有损坏,确保正确使用。

    总结和推荐


    IEC Inlet Filters FN 380 是一款高效且可靠的电源入口模块,广泛应用于各种设备中。其具备出色的EMI抑制能力、灵活的安装方式和丰富的配置选项。强烈推荐使用此模块,特别是在需要高性能电源保护和过滤的应用场合。如果您正在寻找稳定可靠的电源解决方案,这款模块将是您的理想选择。

FN382B-6-21参数

参数
长*宽*高 32mm(宽度)*58mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

FN382B-6-21厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN382B-6-21数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN382B-6-21 FN382B-6-21数据手册

FN382B-6-21封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ ¥ 268.2898
库存: 4000
起订量: 40 增量: 40
交货地:
最小起订量为:40
合计: ¥ 10731.59
