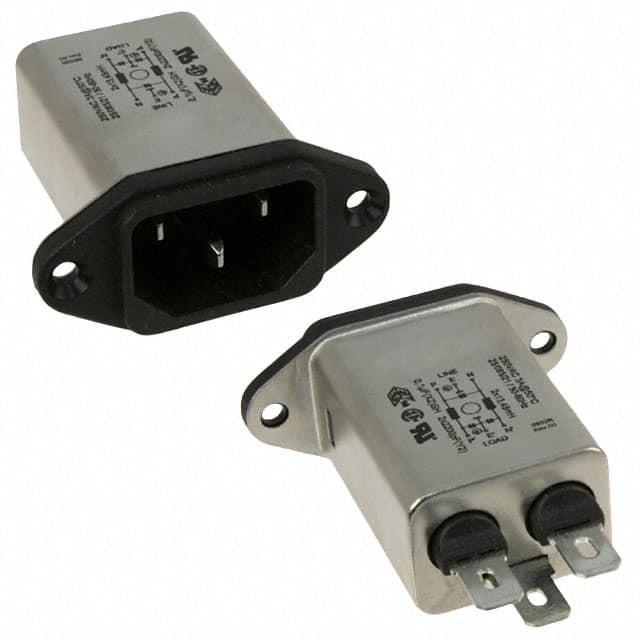

FN9244-3-06

厂牌: SCHAFFNER
产品描述: Schaffner插座滤波器, 额定电压250 V 交流, 额定电流3A, 开关, 面板
供应商型号: SCE-FN9244-3-06
供应商: 海外现货
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9244-3-06

FN9244-3-06概述


    产品简介


    IEC Inlet Filters FN 9244 E
    FN 9244 E 是一款由 Schaffner 公司生产的 IEC 入口滤波器,集成了电源入口和滤波功能。这款滤波器特别适用于电子和电气设备,小型到中型机器以及家庭电器,单相电源供应,开关模式电源供应,测试和测量设备,医疗器械(如医疗设备(MDD)和体外诊断医疗设备(IVDD)),以及机架安装设备等应用。它采用高饱和电阻和优异热行为的扼流圈来实现卓越的传导衰减性能,具备出色的电磁兼容(EMC)/电磁干扰(EMI)抑制能力。

    技术参数


    - 最大连续工作电压: 250 VAC, 50/60 Hz
    - 工作频率: DC 到 400 Hz
    - 额定电流: 1 A 至 15 A @ 50°C
    - 安全认证:
    - 1 A 至 10 A (ENEC, CQC)
    - 1 A 至 15 A (UL, CSA)
    - 高压测试:
    - P -> PE 2000 VAC (标准型号)
    - P -> PE 2500 VAC (B 型号)
    - P -> N 1000 VAC
    - 防护等级: IP 40(根据 IEC 60529)
    - 温度范围(运行和存储): -25°C 至 +85°C
    - 平均无故障时间(MTBF): 2,230,000 小时 @ 40°C / 230 V(按 MIL-HB-217F)

    产品特点和优势


    FN 9244 E 高性能电源入口模块提供了卓越的传导衰减性能,这是通过高饱和电阻和优良的热行为实现的。该产品具有多种安装选项,包括后装和前端安装,以及快速拆装版本(S 和 S1 类型)。此外,FN 9244 E 系列中的 B 型号符合 IEC/EN 60601-1 的绝缘耐压要求,适用于医疗设备。这些特性使其在市场上具有显著的竞争优势,特别是在需要严格 EMC/EMI 要求的应用中。

    应用案例和使用建议


    FN 9244 E 广泛应用于各类电子和电气设备中,例如:
    - 小型到中型机械设备和家用电器
    - 单相电源供应和开关模式电源供应
    - 医疗器械(MDD)和体外诊断设备(IVDD)
    - 机架安装设备
    为了确保最佳性能,建议用户在选型时考虑设备的工作条件和所需的安全认证。例如,在设备运行环境中温度较高时,选择额定电流稍高的型号,以确保可靠运行。同时,对于特殊应用如医疗设备,建议优先选择带有医疗标识的型号,以确保符合严格的医疗设备标准。

    兼容性和支持


    FN 9244 E 与其他标准 IEC 连接器滤波器兼容,可作为通用解决方案帮助客户通过 EMI 系统审批。产品还提供定制版本,可根据客户需求进行调整。制造商提供全方位的技术支持和服务,包括详细的安装指南和用户手册,帮助客户顺利安装和使用产品。此外,还提供了全球分销商的库存情况查询,方便客户获取所需配件。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 问题: 设备运行过程中出现异常噪音
    - 解决方案: 检查滤波器是否正确安装,确认其额定电流与设备匹配。如果设备为医疗用途,请使用带有医疗标识的型号。

    2. 问题: 泄漏电流超标
    - 解决方案: 检查设备的接地连接是否良好,确认所有连接件正确无误。如需进一步排查,请参考手册中的详细指导。

    3. 问题: 滤波器无法正常工作
    - 解决方案: 检查电源输入是否稳定,确认滤波器是否被正确安装并连接到设备的电源线上。如果问题依旧存在,请联系当地技术支持寻求帮助。

    总结和推荐


    总体而言,FN 9244 E IEC 入口滤波器是一款高性能的电源滤波解决方案,适用于广泛的工业和消费电子产品。其卓越的 EMC/EMI 抑制能力、宽泛的适用温度范围和多种安装选项使其成为市场上非常受欢迎的产品。特别是其 B 型号专门针对医疗设备设计,更加适合医疗领域的使用需求。强烈推荐使用 FN 9244 E 系列产品,以满足现代电子设备对 EMC/EMI 的严格要求。

FN9244-3-06参数

参数
长*宽*高 48mm*22.5mm*57.9mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN9244-3-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9244-3-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9244-3-06 FN9244-3-06数据手册

FN9244-3-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
