FN389-6-22

厂牌: SCHAFFNER
产品描述:
供应商型号: CSJ-ST65803874
供应商: 海外现货
标准整包数: 1

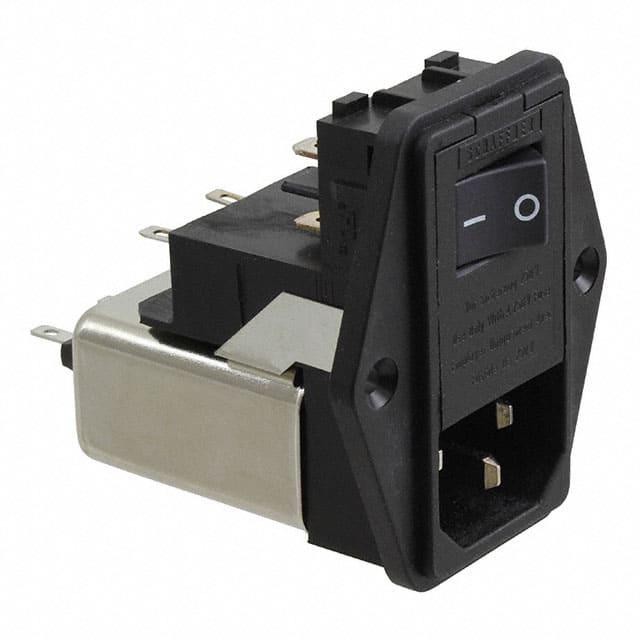

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN389-6-22

FN389-6-22概述

    IEC Inlet Filters FN 380 系列技术手册

    产品简介


    IEC Inlet Filters FN 380 是一种多功能的过滤式电源入口模块,适用于需要高可靠性电源滤波的应用。该系列模块集成了IEC插座、电源滤波器、单/双保险丝座和双极翘板开关。FN 380 系列具有2到6安培的额定电流选择,适用于广泛的工业和商业应用,包括便携式电气和电子设备、消费品、数据中心、办公设备、单相电源供应器、开关电源、测试测量设备以及医疗设备等。

    技术参数


    - 最大连续工作电压: 250 VAC,50/60 Hz
    - 工作频率: 50至400 Hz
    - 额定电流: 2至6安培 @ 40°C
    - 高电位测试电压:
    - P -> PE: 2000 VAC(标准型号)
    - P -> N: 760 VAC
    - P -> PE: 2500 VAC(B型)
    - 保护等级: IP40,符合IEC 60529标准
    - 温度范围: 操作和存储 -25°C 至 +85°C
    - 设计认证: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 阻燃性能: 符合UL 94 V-2或更高级别
    - 平均无故障时间: MTBF @ 40°C/230V (Mil-HB-217F) 550,000小时

    产品特点和优势


    1. 良好的传导抑制性能: 基于饱和电阻高且热行为优异的线圈
    2. 安装方式灵活: 前置安装或嵌入式安装
    3. 可选的单/双保险丝座
    4. 通用保险丝尺寸: 美标Ø6.3 x 32mm 或欧标Ø5 x 20mm
    5. 双极翘板开关

    应用案例和使用建议


    典型应用场景:
    - 便携式电气和电子设备
    - 消费品
    - 数据处理和办公设备
    - 单相电源供应器,开关电源
    - 测试和测量设备
    - 医疗设备
    使用建议:
    - 为了确保最佳性能,请在正常操作条件下进行保险丝更换。
    - 针对不同应用需求,可以选择单/双保险丝座。
    - 在高温环境下使用时,建议降低负载以避免过热。

    兼容性和支持


    - 该产品支持多种安装方式,如前装和嵌入式安装。
    - 供应商提供详细的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 产品寿命短。
    - 解决方案: 检查工作环境温度,确保不超过产品额定的工作温度范围。

    - 问题: 滤波效果不佳。
    - 解决方案: 重新检查连接线和滤波器的接地情况,确保接地良好。

    总结和推荐


    总结: IEC Inlet Filters FN 380 系列产品以其优秀的传导抑制性能、多样的安装方式、可靠的高电位测试通过能力以及宽泛的工作温度范围,成为一款值得信赖的电源入口模块。适用于各种高要求的应用环境,如便携式设备、办公设备及医疗设备等。
    推荐: 强烈推荐给需要高可靠性和高性能电源滤波解决方案的制造商。通过选择FN 380系列,您可以快速满足EMI系统审批的要求,同时享受到高质量的产品服务和技术支持。

FN389-6-22参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN389-6-22厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN389-6-22数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN389-6-22 FN389-6-22数据手册

FN389-6-22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.278 ¥ 231.0442
库存: 40
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 231.04
