首页  >  产品百科  >  FN9299-10-06

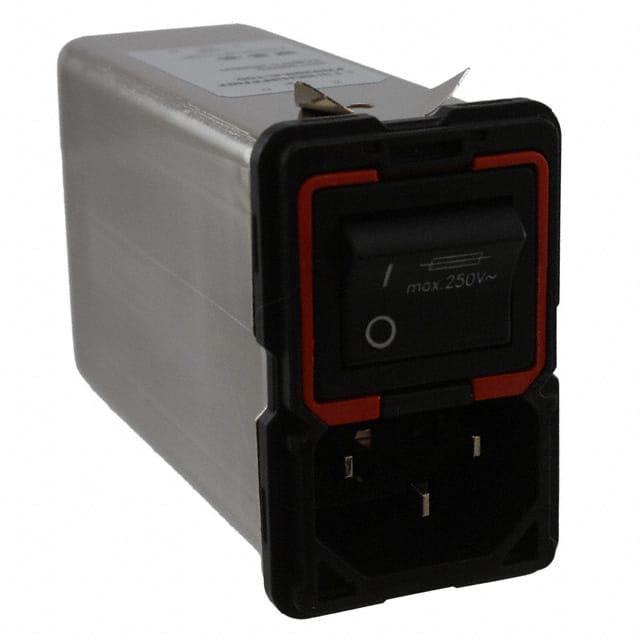

FN9299-10-06

厂牌: SCHAFFNER
产品描述: Schaffner IEC/EN 60601-1插座滤波器, 额定电压250 V 交流, 额定电流10A, 2 极开关, 面板安装
供应商型号: 817-1713-ND
供应商: Digi-Key
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9299-10-06

FN9299-10-06概述


    产品简介


    IEC Inlet Filters FN 9290 是一款超紧凑且多功能的滤波电源输入模块。它特别设计用于在电力系统中提供高性能的电磁干扰(EMI)过滤,适用于多种电子设备。FN 9290 集成了两级滤波电路,能够有效抑制高频噪声和电磁干扰,同时支持高达10A的电流。这种滤波器广泛应用于便携式电气和电子设备、办公设备、测试和测量仪器、医疗设备等领域。

    技术参数


    - 最大连续工作电压: 250 VAC, 50/60 Hz
    - 额定电流: 1到10 A @ 40°C
    - 工作频率: 直流到400 Hz
    - 漏电流: 标准型 <500 μA @ 250 VAC/50 Hz;医疗型 <5 μA @ 250 VAC/50 Hz
    - 高压测试电压: P -> PE: 2000 VAC (标准型), 2500 VAC (B型), P -> N: 760 VAC
    - 设计认证: 符合UL 1283、CSA 22.2 No. 8 1986、EN 60939、EN 60950、EN 60601-1、UL 544、EN 60320
    - 阻燃性: 符合UL 94 V-2或更高
    - 温度范围: 操作和存储温度 -25°C 到 +85°C (25/85/21)
    - 防护等级: 前侧IP 40(根据IEC 60529)
    - 终端防护等级: 手指触碰安全的IP 20弹簧夹终端
    - 弹簧夹线径范围: 0.2 - 1.5 mm² / 24 - 16 AWG 单股或柔性线
    - 平均无故障时间(MTBF): 在40°C / 230 V下 > 1,000,000小时

    产品特点和优势


    FN 9290 系列滤波器的主要特点和优势包括:
    - 良好的传导衰减性能: 基于高饱和电阻和优良热行为的电感器。
    - 深冲压铁片外壳: 最佳屏蔽磁性干扰。
    - 双重熔丝保持器: 包括额外的备用熔丝保持器。
    - 双极开关: 用于更灵活的安装。
    - 医学版本(B型): 符合IEC/EN 60601-1标准。
    - 多种电流等级选择: 支持1到10 A的电流范围,满足不同应用需求。

    应用案例和使用建议


    FN 9290 系列滤波器适用于多种场合,例如:
    - 便携式电气和电子设备: 如笔记本电脑、平板电脑等。
    - 办公设备: 如打印机、复印机等。
    - 单相和开关电源供应器: 提供高效的电源管理和保护。
    - 医疗设备: 如MRI设备、X射线机等,确保医疗设备的稳定运行。
    使用建议:
    - 合理选择电流等级: 根据实际负载情况选择合适的电流等级。
    - 注意安装环境: 尽量避免高温和潮湿环境以延长使用寿命。
    - 正确连接终端: 使用适当的终端连接方式以保证稳定性和可靠性。

    兼容性和支持


    FN 9290 系列滤波器具有良好的兼容性,可与其他电子元器件和设备配合使用。Schaffner公司为客户提供全方位的支持和服务,包括技术咨询、安装指导和售后服务。具体的技术资料和应用指南可以在Schaffner的官方网站上获取。

    常见问题与解决方案


    1. 如何更换熔丝?
    - 解决方案: 使用简单的工具(如瑞士军刀或螺丝刀)轻轻取出熔丝保持器,然后更换新的熔丝即可。
    2. 如何检查滤波器的运行状态?
    - 解决方案: 使用万用表检查滤波器两端的电压,确认是否正常工作。也可以参考产品手册中的诊断步骤进行检查。
    3. 如何正确安装滤波器?
    - 解决方案: 根据产品的安装说明书,按照指定的方法进行安装,确保所有连接稳固可靠。

    总结和推荐


    综上所述,FN 9290 系列滤波器凭借其卓越的传导衰减性能、良好的热稳定性以及宽泛的适用范围,在各种应用中表现优异。无论是便携式设备还是工业级设备,FN 9290 都是理想的选择。推荐给需要高效电源管理和电磁干扰抑制的各类电子设备制造商和用户。

FN9299-10-06参数

参数
长*宽*高 49.8mm*32mm*87.2mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9299-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9299-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9299-10-06 FN9299-10-06数据手册

FN9299-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 46.9144 ¥ 392.6149
10+ $ 39.8746 ¥ 333.7009
40+ $ 36.1603 ¥ 302.6163
80+ $ 34.436 ¥ 288.1859
120+ $ 33.4658 ¥ 280.0671
280+ $ 31.694 ¥ 265.2392
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 392.61
