首页  >  产品百科  >  FN 9280-10-100

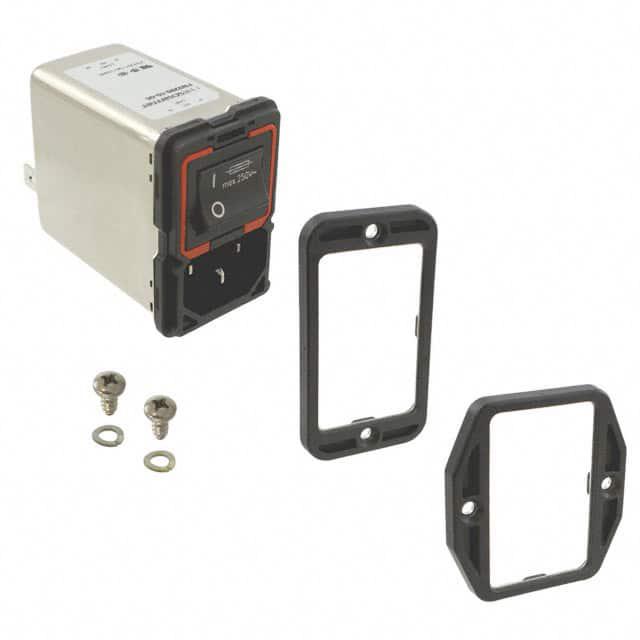

FN 9280-10-100

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 10A Switch/Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9280-10-100

FN 9280-10-100概述

    # 电源入口模块(带EMC滤波器)技术手册

    产品简介


    电源入口模块是一种用于电子设备的过滤器,它具有单级滤波器,旨在提供出色的电磁兼容(EMC)性能。此模块适用于多种应用场合,如便携式电气和电子设备、消费电子产品、数据中心(EDP)和办公设备、单相和开关电源供应器、测试和测量设备、医疗电气设备和体外诊断(IVD)设备,以及音频/视频、信息技术和通信技术。

    技术参数


    | 参数 | 值 |

    | 最大连续操作电压 | 250 VAC,50/60 Hz |
    | 阻燃等级 | UL 94 V-2 或更好 |
    | 操作频率 | 直流至400 Hz |
    | 额定电流 | 1 至 10 A |
    | 温度范围(操作和存储)| –25°C 至 +85°C(25/85/21) |
    | 安全认证 | UL 1283、CSA 22.2 No. 8 1986、EN 60939、EN 60950、EN 60601-1、UL 544、EN 60320 |
    | 保护等级(前侧面) | IP 40(根据 IEC 60529) |
    | 开关额定值 | 10 A(4 A),250 VAC |
    | 机械寿命 | 50,000 次循环 |
    | 浪涌电流 | 82 A |

    产品特点和优势


    1. 单级滤波器设计:简化结构,便于安装和维护。
    2. 优异的共模衰减性能:通过高性能扼流圈实现,在各种应用条件下均有出色表现。
    3. 屏蔽性能优越:采用深冲压铁片外壳,对磁干扰具有良好的屏蔽效果。
    4. 双重和备用保险丝座:提供更高的安全性和可靠性。
    5. 双极摇杆开关:易于操作,提高用户便捷性。
    6. 快接端子或弹簧笼端子:方便快捷的接线方式,提高布线效率。
    7. 符合1MOP要求(仅B系列):确保在医疗设备中使用时的安全性。
    8. 兼容标准和国际规范:满足IEC/EN 62368-1的所有版本要求,便于全球市场的应用。

    应用案例和使用建议


    这款电源入口模块广泛应用于各种设备中,如:
    - 便携式电气和电子设备:可确保设备在振动和移动过程中保持稳定的电力供应。
    - 消费电子产品:适用于电视、冰箱等家电,保证稳定可靠的电源输入。
    - EDP和办公设备:在数据中心和办公环境中,能有效过滤电源输入,减少电磁干扰。
    - 单相和开关电源供应器:确保电源稳定供应,延长设备使用寿命。
    - 测试和测量设备:确保测量结果准确无误。
    - 医疗电气设备:在医疗环境中,提供高度可靠的电源入口,满足安全标准。
    使用建议:
    - 在安装过程中,请遵循手册中的组装说明,以确保安全性和可靠性。
    - 使用合适的保险丝和连接器,避免因过载而导致损坏。
    - 定期检查模块的运行状态,及时更换失效部件,保障设备正常运行。

    兼容性和支持


    该电源入口模块与各类IEC标准连接器兼容,适用于不同厚度的面板安装。此外,厂商提供丰富的配件选择,如IL 13P IEC C13可重连锁定系统,以提高安全性。若需进一步技术支持或维修服务,可联系厂商授权的技术支持中心。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块温度过高 | 检查散热情况,确保周围空气流通良好;必要时增加散热装置。 |
    | 电路无法启动 | 检查保险丝是否熔断;确认连接正确,无松动。 |
    | 电磁干扰严重 | 确认滤波器安装正确;检查其他潜在干扰源。 |
    | 保险丝频繁熔断 | 检查负载是否超负荷;确认电源输入电压符合要求。 |
    | 接线困难 | 使用正确的工具插入导线;按照手册中的步骤进行操作。 |

    总结和推荐


    总的来说,这款电源入口模块(带EMC滤波器)是市场上一种非常实用且高效的产品。它具备优异的共模衰减性能、良好的屏蔽效果以及高度的可靠性和安全性,特别适合应用于医疗、办公及工业设备中。考虑到其广泛的应用领域和多样化的选择,强烈推荐使用此产品以提升设备的整体性能和可靠性。

FN 9280-10-100参数

参数
长*宽*高 49.8mm*32mm*51.8mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN 9280-10-100厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9280-10-100数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9280-10-100 FN 9280-10-100数据手册

FN 9280-10-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
