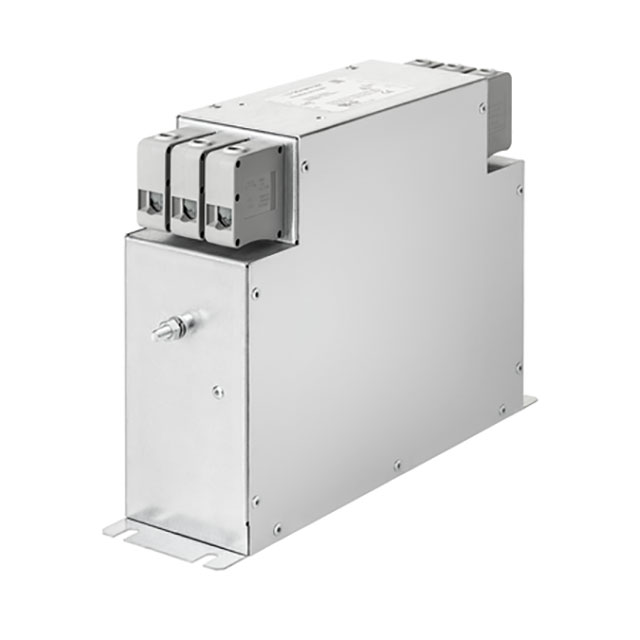

FN3288-40-33-C27-R65

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 40A 760VAC Terminal Block Flange Mount
供应商型号: Q-FN3288-40-33-C27-R65
供应商: Schaffner
标准整包数: 4
SCHAFFNER 其他滤波器 FN3288-40-33-C27-R65

FN3288-40-33-C27-R65概述

    # 3-Phase Filters FN3287 / FN3288 技术手册

    产品简介


    3-Phase Filters FN3287 和 FN3288 是由 Schaffner 集团生产的高性能电磁干扰(EMI)滤波器,专门用于逆变器和电源驱动系统。这些滤波器体积小巧,采用书式外壳设计,有助于节省安装空间,适用于多种工业和自动化设备。
    主要功能
    - 高 EMI 衰减性能:具备创新的滤波器拓扑结构,确保满足 C2 或甚至 C1 级别的标准。
    - 紧凑设计:书式外壳便于安装,尤其适用于靠近逆变器、转换器或电机驱动装置的地方。
    - 多样化型号:提供多种电流等级,涵盖从 10A 到 230A 的需求。
    应用领域
    - 三相变频驱动系统和电力驱动系统(PDS)
    - 机床和机械装备
    - 信息技术(IT)配电网络
    - 能源转换设备(如逆变器、转换器)
    - 过程自动化设备
    - 通用三相电源供应

    技术参数


    主要技术指标
    - 额定电流:10A 至 230A
    - 最高连续工作电压:3 x 530/305 VAC(FN3287, FN3288),3 x 530 VAC(FN3288IT),3 x 760/440 VAC(FN3288HV),3 x 760 VAC(FN3288HVIT)
    - 污染程度:3 级,符合 IEC 60664-1 标准
    - 设计符合:UL 60939-3, IEC 60939-3
    - 平均无故障时间:大于 200,000 小时
    - 短路容限能力:100kA(高故障电流,根据 UL508)
    工作环境和电气特性
    - 工作温度范围:-40°C 至 +100°C(电流降额 >50°C)
    - 保护等级:IP 20,符合 IEC 60529
    - 过电压类别:III,符合 IEC 60664-1
    - 振动和冲击测试:3M4(操作),2M2(运输),符合 IEC 60721-3-3 和 IEC 60721-3-2
    - 燃性测试:UL 94 V-0
    - 绝缘要求:> 1MOhm,符合 IEC 60204-1
    漏电电流和电源损耗
    - 典型漏电电流:0.1 mA(低漏电版本)
    - 典型电源损耗:范围从 2.2 W 到 47.6 W
    电气连接
    - 输入/输出端子尺寸:实心导线 0.5-10 mm²,柔性导线 0.5-16 mm²(不同型号略有差异)
    - 推荐扭矩:不同型号略有差异

    产品特点和优势


    独特功能和优势
    - 高效滤波:具有卓越的差模和共模衰减性能,能够显著降低电磁干扰。
    - 可靠性高:经过严格测试,平均无故障时间超过 200,000 小时。
    - 适用广泛:设计适用于各种工况,从普通到 IT 分布网络,均有对应的型号。
    - 安装方便:书式外壳设计,便于在狭小空间内安装。

    应用案例和使用建议


    典型应用
    - 三相变频驱动系统:确保系统在严苛环境下正常运行。
    - 机床和机械设备:为精密机械提供稳定的电力供应。
    - 信息技术(IT)配电网络:特别设计的 IT 版本满足 IT 网络的特殊要求。
    使用建议
    - 正确选择型号:根据实际负载和环境条件选择合适的额定电流和电压等级。
    - 合理安装:注意安装位置和接线方式,确保滤波效果最大化。
    - 定期检查:定期检查滤波器的工作状态,确保长期可靠运行。

    兼容性和支持


    兼容性
    - 与各种逆变器、转换器和电机驱动装置兼容。
    - 可应用于不同类型的 IT 和高压配电网络。
    支持和维护
    - 供应商提供详细的安装手册和技术支持。
    - 全球范围内提供技术支持和售后服务。

    常见问题与解决方案


    常见问题
    - 问题 1:如何选择正确的额定电流?
    - 解决方案:根据实际负载大小选择相应的额定电流型号。

    - 问题 2:滤波器的安装有哪些注意事项?
    - 解决方案:确保接线正确,避免过载,并遵循制造商的安装指南。

    - 问题 3:滤波器的工作环境温度范围是多少?
    - 解决方案:工作温度范围为 -40°C 至 +100°C,注意在高温环境下需要降额使用。

    总结和推荐


    综合评估
    3-Phase Filters FN3287 和 FN3288 是一款高性价比、性能优越的滤波器。它们在减少电磁干扰方面表现出色,能够满足不同应用场景的需求。特别是其紧凑的设计和广泛的电流范围使其在工业自动化领域具有很强的竞争力。
    推荐使用
    我们强烈推荐这款滤波器用于各类三相电力驱动系统和信息技术配电网络中。其可靠的性能和多样化的型号选择使其成为工程师们的选择之一。

FN3288-40-33-C27-R65参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 50mm*50mm*235mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

FN3288-40-33-C27-R65厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。
