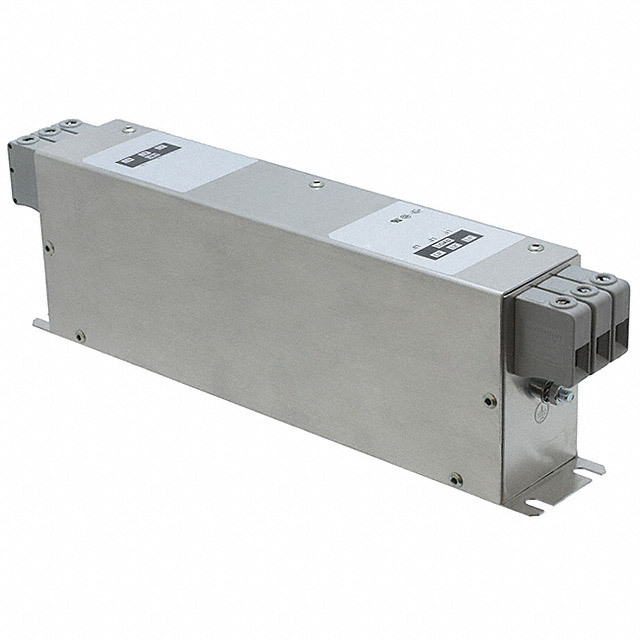

FN3268-30-33

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 30A 520VAC Terminal Block Flange Mount
供应商型号: FN3268-30-33
供应商: 国内现货
标准整包数: 10
SCHAFFNER 其他滤波器 FN3268-30-33

FN3268-30-33概述


    产品简介


    产品名称:3相滤波器 FN3268
    产品类型:电磁兼容(EMC)/电磁干扰(EMI)滤波器
    主要功能:用于安装剩余电流装置(RCD)的应用场合,具有卓越的电气特性和保护功能,适用于电动机电缆长度较长的场景,能够显著降低泄漏电流和接地电流。
    应用领域:广泛应用于三相变频驱动器、伺服驱动器、逆变器等机械设备;还适用于建筑自动化、HVAC设备、泵、通风、电梯等领域。

    技术参数


    - 最大连续运行电压:3×520/300 VAC
    - 操作频率范围:直流至60 Hz
    - 额定电流范围:7 A 至 180 A
    - 高电压试验:P -> E 为 2750 VDC(2秒),P -> P 为 2250 VDC(2秒)
    - 防护等级:IP 20
    - 过载能力:在启动时达到4倍额定电流,1.5倍额定电流可持续1分钟,每小时一次
    - 温度范围(操作及存储):-25°C 到 +100°C
    - 阻燃性能:符合UL 94 V-2标准
    - 平均无故障时间(MTBF):在50°C/400 V条件下 > 300,000 小时
    - 滤波类型:7 A 至 42 A 为C1型,30米长,30 mA RCD;55 A为C2型,30米长,30 mA RCD;75 A 至 180 A 为C2型,100米长,300 mA RCD

    产品特点和优势


    - 创新低泄漏电流滤波器:与同类产品相比,尺寸更小,泄漏电流和接地电流显著降低。
    - 抑制故障断开:避免因RCD导致的机器和过程自动化设备不必要的故障断开。
    - 专利滤波设计:避免早期饱和和振铃效应。
    - 符合标准:滤波器在各种标准下表现优异,如EN 61800-3等。
    - 兼容性广泛:适用于多种电流和电缆长度,如30 mA和300 mA RCD。

    应用案例和使用建议


    典型应用场景:
    - 三相变频驱动器、伺服驱动器、逆变器
    - 建筑自动化系统、HVAC设备、泵、通风、电梯
    - 输送系统、仓储系统、起重机
    - 机床、木工机械、印刷机械
    使用建议:
    - 在电气设备输入端使用6脉冲整流器时,需确保RCD类型为B型或B+型,并配备延时时间RCD。
    - PWM脉冲模式应固定为4 kHz以减少泄漏电流。
    - 避免使用内部Y电容器,以减少额外的泄漏电流。
    - 谐波污染供电电压时,应控制为IEC 61000-2-4标准下的限值。

    兼容性和支持


    兼容性:
    - 与符合IEC 61008和新VDE 0664-110标准的30 mA RCD兼容。
    - 与符合IEC 60364-4-42标准的300 mA RCD兼容。
    支持和维护:
    - 用户可访问官网获取更多信息和支持。
    - 厂商提供详细的安装指南和售后服务。

    常见问题与解决方案


    常见问题:
    1. 启动时过载问题:如何避免过载?
    - 解决方案:确保负载不超过额定电流的4倍,且过载持续时间不要超过1分钟。
    2. PWM脉冲模式设置问题:如何正确设置PWM脉冲模式?
    - 解决方案:将PWM脉冲模式固定为4 kHz。
    3. 谐波污染导致的额外泄漏电流问题:如何应对?
    - 解决方案:根据IEC 61000-2-4标准,将谐波污染限制在规定范围内。

    总结和推荐


    综合评估:
    - FN3268 3相滤波器具备优异的电气特性和广泛的兼容性,显著降低泄漏电流和接地电流,有效防止RCD引起的故障断开。
    - 该产品在多个应用领域表现出色,尤其适合电动机电缆较长的应用场合。
    - 滤波器的设计考虑到了各种实际使用环境,确保了良好的可靠性和耐用性。
    推荐:
    FN3268 3相滤波器是一款优秀的电磁兼容和电磁干扰过滤器,适用于多种工业应用场景,强烈推荐给需要高性能滤波解决方案的用户。

FN3268-30-33参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 50mm(长度)*85mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 盒装

FN3268-30-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN3268-30-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN3268-30-33 FN3268-30-33数据手册

FN3268-30-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
