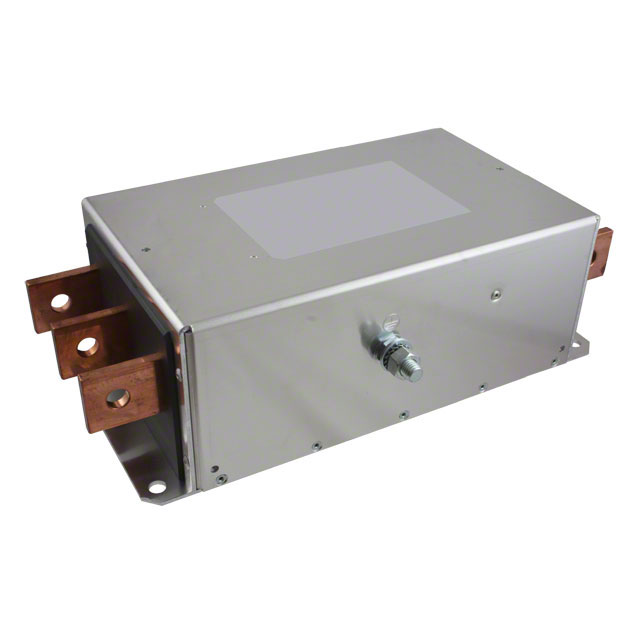

FN 3270H-250-99

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 250A 520VAC Terminal Block Flange Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3270H-250-99

FN 3270H-250-99概述


    产品简介


    产品名称:三相滤波器(3-Phase Filters)
    型号:FN 3270
    该产品是一款紧凑型的电磁兼容性(EMC)和射频干扰(RFI)滤波器,专门用于工业电机驱动应用。其小巧且轻便的设计能够显著减少安装空间的需求。该滤波器易于安装,并能提高接触的安全性,可选配透明保护盖以确保操作者的安全。该滤波器在工业领域的各种电机驱动系统和伺服驱动系统中具有广泛的应用前景。

    技术参数


    - 最大连续运行电压:3x 520/300 VAC(480 VAC ±10%)
    - 工作频率范围:直流至60Hz
    - 额定电流:10至1000 A @ 50°C
    - 高压测试电压:
    - P -> E:2750 VDC,持续2秒
    - P -> P:2250 VDC,持续2秒
    - 过载能力:启动时4倍额定电流,每小时1分钟内1.5倍额定电流
    - 温度范围(工作及存储):-25°C至+100°C
    - 防火等级:符合UL 94 V-2标准或更优
    - 设计认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 平均故障间隔时间(MTBF):>320,000小时(@50°C/400V)

    产品特点和优势


    - 极小体积与重量:适合紧凑安装,减少了安装空间需求。
    - 易于安装与接触:提供手动和自动工具的易用性,节约安装时间。
    - 坚固且安全的终端块:适用于所有10至100 A的滤波器,符合EN 60204-1安装标准。
    - 透明保护盖:可选配件,用于防止触电危险,易于后续安装。
    - 高性能滤波效果:满足EN 61800-3/A11标准,确保在满负载条件下提供可靠的过滤性能。

    应用案例和使用建议


    - 应用实例:广泛应用于变频电气动力驱动系统、工业用途电机驱动系统及伺服驱动系统。
    - 使用建议:
    - 在电机驱动系统的安装过程中,应确保滤波器正确连接到输入输出端口,并遵循推荐扭矩要求。
    - 使用推荐的尺寸标准进行布线,以确保良好的电气连接和散热性能。

    兼容性和支持


    - 兼容性:与其他标准电机驱动系统和伺服驱动系统高度兼容。
    - 支持:通过各地销售中心提供技术支持和服务。客户可以访问官方网站查找当地分销商并获取更多信息。

    常见问题与解决方案


    - 问题1:如何安装保护盖?
    - 解决方案:联系本地分销商购买相应的保护盖,并根据说明书安装。
    - 问题2:如何处理过载情况?
    - 解决方案:立即断开电源,检查负载是否超过额定值。如果负载正常,则可能需要更换额定电流更高的滤波器。

    总结和推荐


    综合评估:这款三相滤波器在紧凑性和安装便捷性方面表现出色,同时具有可靠的工作性能和防护措施。它非常适合于各类工业电机驱动系统,为用户提供卓越的电磁兼容性和可靠性。
    推荐意见:鉴于其出色的技术指标和广泛的适用范围,强烈推荐给对电机驱动系统有高性能要求的工业用户。

FN 3270H-250-99参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 200mm*200mm*86mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN 3270H-250-99厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3270H-250-99数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3270H-250-99 FN 3270H-250-99数据手册

FN 3270H-250-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
