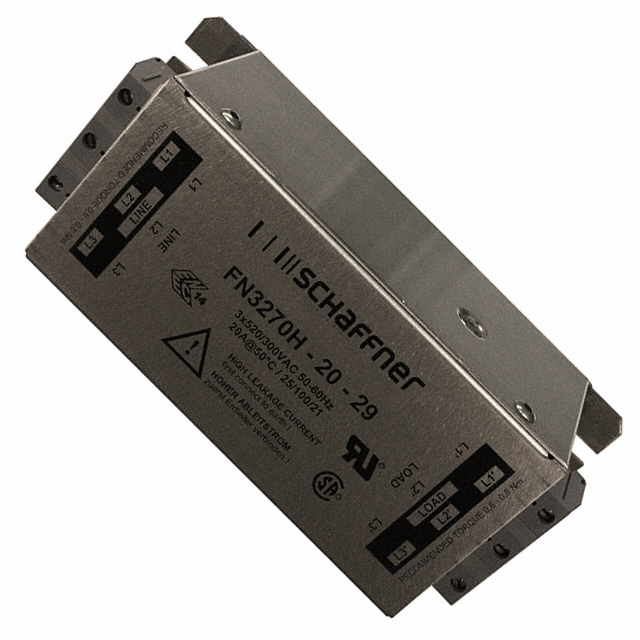

FN 3270H2029

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter EMC/RFI 0Hz to 60Hz 20A 520VAC Busbar Flange Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3270H2029

FN 3270H2029概述


    产品简介


    3相滤波器 (FN 3270) 是一款专为工业电机驱动系统设计的紧凑型电磁兼容(EMC)/射频干扰(RFI)滤波器。这类滤波器主要用于工业用途,以确保电机驱动系统的高效运行和电磁兼容性。这些滤波器因其紧凑且轻量的设计而著称,使得它们在安装时占用的空间极小,且易于快速安装和连接。

    技术参数


    | 参数 | 描述 |

    | 最大连续工作电压 | 3x 520/300 VAC (480 VAC +10% 可能) |
    | 工作频率 | 直流到60 Hz |
    | 额定电流 | 10 至 1000 A @ 50°C |
    | 高压测试电压 | P –> E: 2750 VDC, 持续2秒;P –> P: 2250 VDC, 持续2秒 |
    | 保护等级 | IP 20 (10至100 A), IP 00 (150至1000 A) |
    | 过载能力 | 启动时:4倍额定电流;每小时1分钟:1.5倍额定电流 |
    | 温度范围 | 操作和存储:-25°C 到 +100°C |
    | 燃烧等级 | UL 94 V-2 或更好 |
    | 设计标准 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 平均无故障时间 (MTBF) | @ 50°C/400 V (Mil-HB-217F): >320,000 小时 |

    产品特点和优势


    - 紧凑和轻量化设计:适合在空间受限的环境中安装和使用。
    - 简单快捷安装:便于自动工具和手动工具的操作。
    - 固态安全端子块:符合EN 60204-1 安装标准。
    - 透明防护罩可选:用于保护安装者、操作员或检查员免受意外接触带电导体的风险。
    - 高EMC性能:确保在全负载运行条件下满足EN 61800-3/A11标准。

    应用案例和使用建议


    应用案例:FN 3270 滤波器广泛应用于各种工业应用,如变频电机驱动系统、频率逆变器和伺服驱动器等。
    使用建议:
    1. 在安装过程中,确保电源和输出线的连接符合技术手册中的推荐扭矩。
    2. 对于较大电流的应用(如800A和1000A),使用更大的电缆和合适的固定装置,以确保良好的电气连接和机械稳定性。
    3. 使用前进行详细检查,确保所有的防护罩(如有需要)都已正确安装,以避免安全隐患。

    兼容性和支持


    该滤波器支持广泛的应用场景,并具有很高的电气兼容性。不同型号的滤波器适用于不同额定电流的应用需求。对于透明防护罩这样的可选配件,用户可通过联系当地合作伙伴订购。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高压测试电压未能通过 | 确保高压测试设备设置正确,测试前进行充分的准备工作。|
    | 防护罩安装不当 | 确保防护罩正确安装,且固定装置到位。 |
    | 连接端子松动 | 检查所有端子的扭矩值是否符合手册中的推荐值。 |

    总结和推荐


    FN 3270滤波器是一款高性能的产品,非常适合于工业电机驱动系统。它以其紧凑、轻量化的设计,优秀的EMC性能,以及可靠的过载保护能力,在市场上具有很强的竞争力。对于需要确保电机驱动系统正常运行和电磁兼容性的应用场景,强烈推荐使用这款滤波器。

FN 3270H2029参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 58mm(长度)*143mm(高度)
安装方式 底座安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 托盘

FN 3270H2029厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。
