FN405-6-02

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述:
供应商型号: AV-A-SCNFN405602
供应商: Avnet
标准整包数: 250
SCHAFFNER 其他滤波器 FN405-6-02

FN405-6-02概述

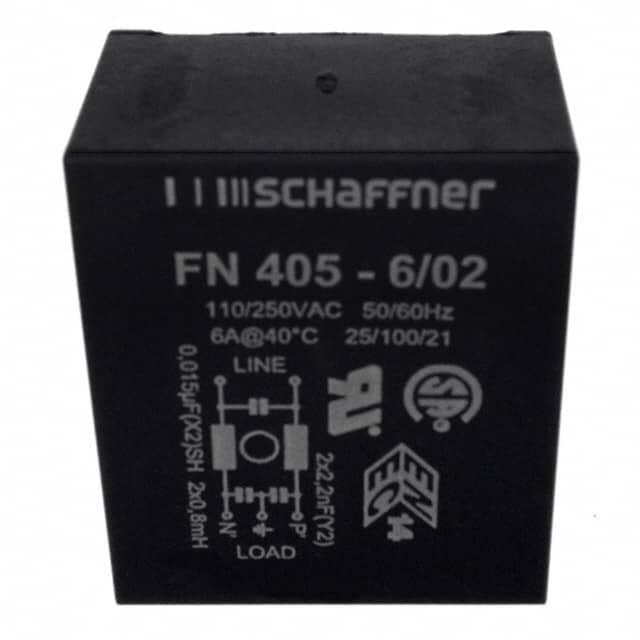

    FN 405 PCB Filter:紧凑型单相滤波器

    产品简介


    FN 405 PCB滤波器是一款专为印刷电路板(PCB)快速安装设计的单相滤波器。该产品提供多种电流额定值(从0.5A到10A),具有出色的电磁干扰(EMI)衰减性能。适用于各种类型的电气和电子设备,如小型至中型机器、家用电器、单相和开关模式电源供应以及测试和测量设备。

    技术参数


    FN 405 PCB滤波器具备以下关键的技术规格:
    - 额定电流:0.5A到10A @ 40°C。
    - 工作频率:直流到400Hz。
    - 最大连续工作电压:250VAC,50/60Hz。
    - 耐压测试:相(P)到保护接地(PE) 2000VAC持续2秒;相(P)到中性(N) 760VAC持续2秒。
    - 环境温度范围:-25°C 到 +100°C。
    - 可靠性:平均无故障时间(MTBF)@ 40°C/230V达1,600,000小时。
    - 认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准。

    产品特点和优势


    - 优秀的传导衰减性能:基于高饱和电阻和优良热性能的电感器。
    - 易于安装:采用通孔式PCB安装方式。
    - 低轮廓设计:适合空间受限的应用环境。
    - 定制选项:可根据客户需求进行特殊版本定制。

    应用案例和使用建议


    FN 405 PCB滤波器非常适合在多种环境中使用,如电气和电子设备、家用电器、单相及开关模式电源、以及测试和测量设备。为了确保最佳性能,建议遵循如下使用建议:
    - 在设计时考虑散热问题,尤其是在高功率应用中。
    - 确保滤波器正确接地,以避免电磁干扰问题。
    - 选择合适的滤波器型号,以匹配所需的额定电流和工作环境。

    兼容性和支持


    FN 405 PCB滤波器可轻松与其他标准电子元器件集成。全球范围内,Schaffner集团为用户提供全面的技术支持和客户服务。用户可通过其官方网站或当地合作伙伴获取更多技术支持信息。

    常见问题与解决方案


    1. Q: 如何确定所需的具体电流额定值?
    - A: 根据负载的电流需求和预期的工作条件选择适当的额定值。
    2. Q: 滤波器在高温环境下会受到影响吗?
    - A: 需要特别注意,确保环境温度不超过产品规定的最大工作温度(+100°C)。
    3. Q: 如何处理安装过程中的静电问题?
    - A: 使用防静电设备和工具进行安装,以防止静电损坏组件。

    总结和推荐


    FN 405 PCB滤波器是一款紧凑且高效的滤波解决方案,适用于各种应用场景。其优秀的传导衰减性能、易安装特性和广泛的适用范围使其在市场上具有强大的竞争力。对于需要快速通过EMI系统审批的项目来说,这款滤波器是理想的选择。我们强烈推荐使用FN 405 PCB滤波器来满足您的电子设备需求。

FN405-6-02参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 36mm*36mm*31mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN405-6-02厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN405-6-02数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN405-6-02 FN405-6-02数据手册

FN405-6-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 8.0282 ¥ 71.0497
750+ $ 7.9565 ¥ 70.4154
库存: 750
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 17762.42
