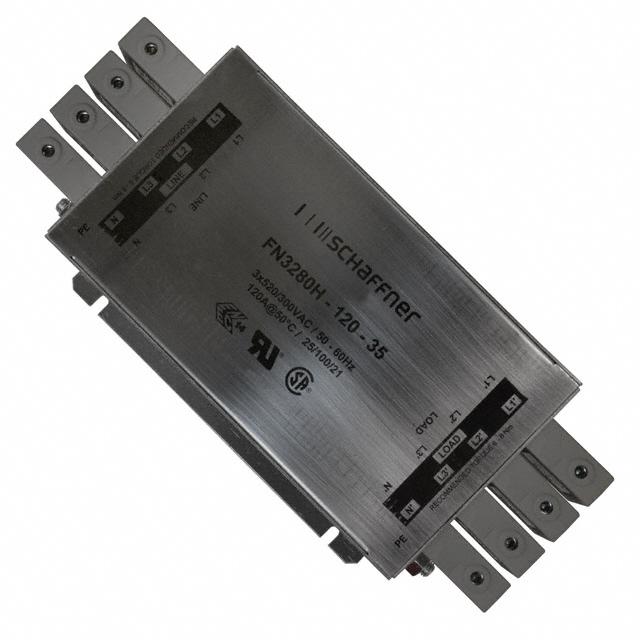

FN 3280 H-120-35

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 120A 520VAC Terminal Block Chassis Mount Medical
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3280 H-120-35

FN 3280 H-120-35概述


    产品简介


    FN 3280 三相+中线滤波器是一款专为高端工业机械和设备设计的高性能线滤波器。它现在支持最大连续工作电流达600安培,非常适合在紧凑空间内安装,如工业机器的主电源输入处。FN 3280 能够提供出色的衰减性能,同时保持较低的漏电流,适用于混合环境(Class A)或家庭环境(Class B)。该产品广泛应用于工业设备、机械设备、机床、各类过程自动化系统以及高功率办公设备中。此外,由于其低漏电流特性,FN 3280 甚至可以在某些医疗设备中使用。

    技术参数


    - 额定电压:3×520/300 VAC(最高可达480 VAC + 10%)
    - 操作频率:直流到60赫兹
    - 额定电流:8至600安培@50°C
    - 高压测试电压:
    - P/N -> E:2750 VDC持续2秒
    - P -> P:2250 VDC持续2秒
    - P -> N:1300 VDC持续2秒
    - 防护等级:
    - 8到200安培类型:IP 20
    - 300到600安培类型:IP 00
    - 过载能力:开机时可承受4倍额定电流,每小时可持续承受1.5倍额定电流达1分钟
    - 温度范围:操作和存储温度为-25°C到+100°C
    - 燃烧性能:符合UL 94 V-2标准或更好
    - 设计认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 平均无故障时间:在50°C/400 V条件下大于360,000小时(根据Mil-HB-217F标准)

    产品特点和优势


    FN 3280 滤波器具有以下显著特点和优势:
    - 紧凑轻便:独特的立方体形状设计,占用最少的安装空间,适应不同机器的电源输入条件。
    - 易于安装:简单的安装过程,适合使用手动工具和自动工具,方便快捷。
    - 安全终端块:对于8到200安培的型号,提供坚固的安全终端块,接触面积符合EN 60204-1标准,适合工业应用。
    - 高性能:FN 3280 可以有效确保设备的电磁兼容性,满足各种电机控制要求,包括最多12个驱动轴和约10到20米的电机电缆长度。

    应用案例和使用建议


    典型应用案例
    FN 3280 滤波器广泛应用于工业设备、机械设备、机床和各类过程自动化系统。特别是对于需要高功率、噪声控制的应用场合,例如可再生能源项目、高功率办公设备以及医疗设备。
    使用建议
    - 正确选择滤波器型号:依据所需额定电流和实际应用需求来选择合适型号的滤波器。
    - 注意连接细节:使用正确的导线规格并严格按照推荐扭矩值进行固定,确保良好的电气连接。
    - 定期检查维护:确保设备运行良好,避免因漏电导致的意外停机或设备损坏。

    兼容性和支持


    FN 3280 滤波器与其他设备和系统的兼容性良好,可在多种电气环境下正常工作。厂商提供了广泛的销售和支持网络,包括中国、芬兰、法国、德国、印度、意大利、日本、新加坡、西班牙、瑞典、瑞士、台湾地区、泰国、英国和美国等多个国家和地区。更多信息请访问官方网站 www.schaffner.com。

    常见问题与解决方案


    1. 漏电流超标:
    - 解决方案:检查接线是否正确,确认滤波器型号是否与系统匹配,必要时重新安装滤波器。
    2. 过热现象:
    - 解决方案:确认负载是否在额定范围内,检查散热系统是否工作正常,必要时采取外部冷却措施。
    3. 开机不工作:
    - 解决方案:检查电源输入是否稳定,确认安装是否正确,必要时联系技术支持寻求帮助。

    总结和推荐


    FN 3280 三相+中线滤波器凭借其紧凑的设计、高性能、低漏电流及优越的电气特性,成为了高要求工业应用中的理想选择。其多功能性和易用性使其成为各种复杂电气环境中的可靠解决方案。强烈推荐给需要高可靠性、高效能滤波器的应用场合。

FN 3280 H-120-35参数

参数
带宽 -
插入损耗 -
中心频率 -
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3280 H-120-35厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3280 H-120-35数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3280 H-120-35 FN 3280 H-120-35数据手册

FN 3280 H-120-35封装设计

查看详情并下载
Symbol
Footprint
3D Model
