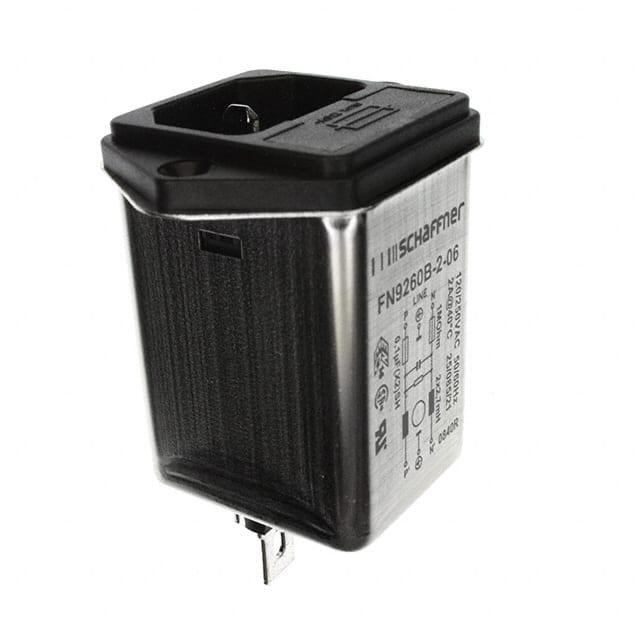

FN 9260B-2-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 2A Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9260B-2-06

FN 9260B-2-06概述

    IEC Inlet Filters FN 9260:通用电源入口模块

    产品简介


    IEC Inlet Filters FN 9260 是一款集成单/双保险丝座的通用电源入口模块,适用于1至10安培(A)的工作电流。该模块特别适用于便携式电气和电子设备、医疗设备、小型到中型机器及家用电器、单相电源供应器、开关模式电源供应器和测试与测量设备等领域。它具有出色的EMI/EMC性能,能够帮助用户快速通过电磁干扰系统认证。

    技术参数


    | 参数 | 值 |

    | 最大连续工作电压 | 250 VAC, 50/60 Hz |
    | 工作频率 | 直流至400 Hz |
    | 额定电流 | 1-10 A @ 40°C最大值 |
    | 绝缘强度测试 | P -> PE: 2000 VAC (标准类型), 2500 VAC (B类型); P -> N: 760 VAC (标准类型), 1700 VDC (B类型) |
    | 防护等级 | IP 40(依据IEC 60529) |
    | 温度范围 | 工作和存储:-25°C至+85°C |

    产品特点和优势


    - 优秀的传导衰减性能:基于高饱和抗阻且具有良好热行为的扼流圈。
    - 符合医疗设备安全标准:满足IEC/EN 60601-1标准对于爬电距离、电气间隙、泄漏电流和高压测试的要求。
    - 可选额定电流:提供单个或两个保险丝的型号,涵盖从1A到10A的各种需求。
    - 定制服务:可根据客户需求提供定制版本。

    应用案例和使用建议


    FN 9260系列广泛应用于各种场合,例如便携式电气和电子设备、医疗设备、小型到中型机器及家用电器。在安装时,建议选择符合要求的锁紧系统以增加设备的安全性和稳定性。具体来说,在使用时应注意正确连接电缆,并根据需要选用合适的锁紧装置来防止意外断开。

    兼容性和支持


    FN 9260系列设计符合多项国际标准,包括UL 60939-3、CSA Std C22.2 No. 8、IEC/EN 60939-3等。同时,其配套的绝缘靴提供了额外的防护措施,有助于减少维护人员触电风险。如需进一步的技术支持和服务,用户可以访问Schaffner官网获取更多信息。

    常见问题与解决方案


    - Q: 如何确保正确的电气连接?
    - A: 在连接电源线之前,请仔细阅读产品手册,并确保按照正确的步骤进行操作。如果不确定,请咨询专业的技术人员。

    - Q: 如何判断滤波器是否损坏?
    - A: 通常情况下,可以通过检查指示灯的状态或使用万用表测量电阻值来判断。如果发现异常,请及时更换新的滤波器。
    - Q: 是否需要购买额外的保险丝?
    - A: 不一定。但如果您需要增加系统的保护级别,可以考虑添加额外的保险丝。请注意,所选保险丝的规格必须与设备的额定电流匹配。

    总结和推荐


    总体而言,IEC Inlet Filters FN 9260是一款高性能的电源入口模块,其优异的传导衰减性能和全面的安全特性使其成为许多应用场景的理想选择。无论是在医疗设备还是工业环境中,FN 9260都能为用户提供可靠的保护和稳定的电力供应。强烈推荐用户根据自身需求选购适合的产品型号,并严格按照说明书操作,以确保安全使用。

FN 9260B-2-06参数

参数
长*宽*高 35mm*35mm*60.5mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN 9260B-2-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9260B-2-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9260B-2-06 FN 9260B-2-06数据手册
