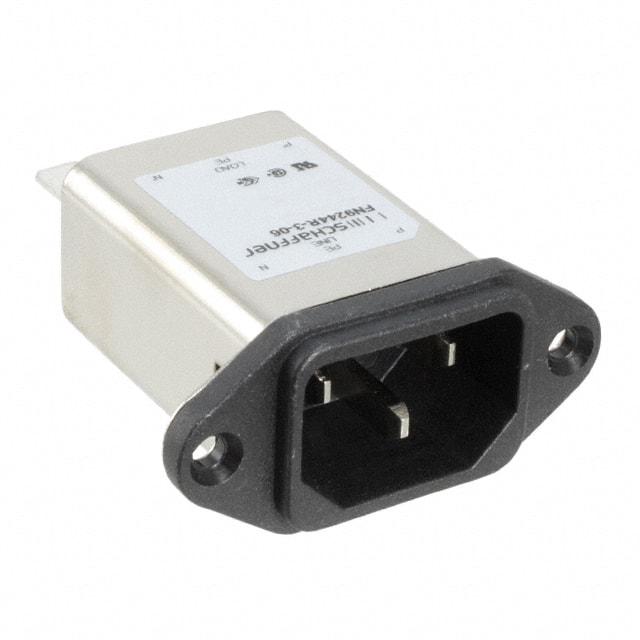

FN 9244R-3-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 3A ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9244R-3-06

FN 9244R-3-06概述


    产品简介


    IEC Inlet Filters FN 9244 E
    IEC Inlet Filters FN 9244 E 是一款高性能电磁兼容(EMC)/电磁干扰(EMI)滤波器,集成了线路扼流圈,适用于电源入口的噪声抑制。这类滤波器在医疗设备、家用电器和单相电源供应系统中广泛应用,能有效提高设备的电磁兼容性并确保系统的稳定运行。

    技术参数


    - 最大连续操作电压: 250 VAC,50/60 Hz
    - 操作频率范围: DC 至 400 Hz
    - 额定电流: 1 至 15 A @ 50°C
    - 认证:
    - 额定电流 1 至 10 A: ENEC, CQC
    - 额定电流 1 至 15 A: UL, CSA
    - 高电位测试电压:
    - P -> PE: 2000 VAC 或 2500 VAC(标准型号)
    - P -> N: 1000 VAC
    - 防护等级: IP 40 (IEC 60529)
    - 工作温度范围: 操作和存储 -25°C 至 +85°C
    - 设计: 符合 UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 使用寿命: MTBF @ 40°C / 230 V (Mil-HB-217F): 2,230,000 小时

    产品特点和优势


    - 优越的传导衰减性能: 基于具有高饱和电阻和优异热行为的扼流圈。
    - 后置/前置或嵌入式安装: 灵活的安装方式适应不同需求。
    - 带额外线路扼流圈: 例如 FN 9244 E 版本,提供了更全面的EMI抑制效果。
    - 符合医疗设备要求: FN 9244 B 版本满足 IEC/EN 60601-1 标准。
    - 宽泛的安装板选择: 提供多种固定片以适应不同的安装需求。
    - 可定制版本: 根据客户需求提供特定版本。

    应用案例和使用建议


    应用案例:
    - 家用电器: 如洗衣机、微波炉等。
    - 小型到中型机器: 包括各种工业和商业设备。
    - 医疗设备: 医疗诊断设备、治疗仪器等。
    - 测试和测量设备: 高精度仪器、实验设备等。
    使用建议:
    - 在使用过程中,应根据实际负载电流选择合适的额定电流型号,避免因电流过载导致设备损坏。
    - 安装前,确保设备完全按照手册进行接线,特别是地线连接要牢固可靠。
    - 定期检查设备的工作状态,确保其符合最新的EMC标准。

    兼容性和支持


    - 兼容性: 该滤波器可与其他标准IEC插头和电源线一起使用,且适用于国际通用的电源线插头。
    - 厂商支持: Schaffner公司提供详尽的技术文档和支持服务,包括在线帮助、技术支持热线及本地销售和服务团队。

    常见问题与解决方案


    - 问题1: 设备无法通过EMC系统认证。
    - 解决方案: 使用带有额外线路扼流圈的型号(如FN 9244 E),能够显著提高传导衰减性能,从而更容易通过EMC认证。

    - 问题2: 设备在高温环境下工作不稳定。
    - 解决方案: 确保设备工作在规定的温度范围内(-25°C至+85°C),并使用具有高MTBF值的产品以延长使用寿命。

    总结和推荐



    总结

    :
    - 主要优点: IEC Inlet Filters FN 9244 E 以其卓越的传导衰减性能、广泛的认证和适用范围以及灵活的安装方式,使其成为在多个领域的优选产品。此外,该产品还具备高可靠性、长寿命和良好的温度稳定性,适用于严格的工作环境。
    - 推荐使用: 由于其在电磁兼容性方面的出色表现以及广泛的应用场景,强烈推荐在各类电气和电子设备中采用此款滤波器。对于需要EMI抑制效果的场合,这款滤波器无疑是最佳选择之一。
    通过本文,我们希望为用户提供详尽的产品概述和技术指南,以便更好地理解和应用IEC Inlet Filters FN 9244 E。

FN 9244R-3-06参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN 9244R-3-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9244R-3-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9244R-3-06 FN 9244R-3-06数据手册
