FN9233U-10-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 10A ST 1 Port
供应商型号: 817-2627-ND
供应商: Digi-Key
标准整包数: 1

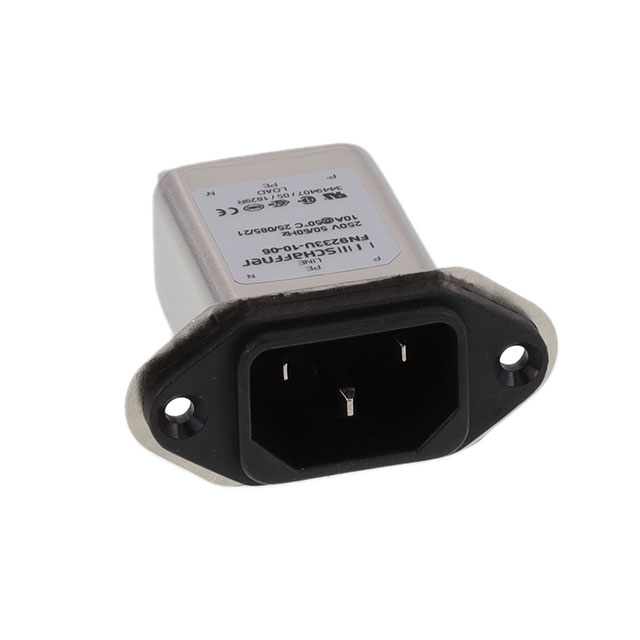

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9233U-10-06

FN9233U-10-06概述


    产品简介


    FN 9233 系列是高性能的电磁兼容(EMC)/电磁干扰(EMI)滤波器,适用于高要求的应用场合。该系列产品提供额定电流范围从1到15安培的产品,广泛应用于便携式电气设备、小型到中型机器和家用电器、单相电源供应器、开关模式电源供应器、测试和测量设备以及医疗设备等领域。

    技术参数


    - 最大连续工作电压:250 VAC, 50/60 Hz
    - 工作频率:DC 至 400 Hz
    - 额定电流:1至15安培 @ 50°C
    - 认证:1至10安培(ENEC、CQC)、1至15安培(UL、CSA)
    - 高压测试:P–>PE 2000 VAC(标准型号)/ 2500 VAC(B型号),P–>N 1000 VAC
    - 防护等级:IP 40(符合IEC 60529)
    - 温度范围:-25°C 至 +85°C(25/85/21)
    - 平均无故障时间(MTBF):40°C / 230 V 下为 2,540,000 小时
    - 设计符合:UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939

    产品特点和优势


    - 出色的传导衰减性能:基于具有高饱和电阻和优异热性能的扼流圈
    - 后装或卡扣安装方式,方便灵活
    - 可选医疗版本(B型号):符合IEC/EN 60601-1标准
    - 宽大的安装法兰,提供更多组装选择
    - 不同输出连接选项,最大化组装灵活性
    - 定制化版本可根据客户需求制作

    应用案例和使用建议


    典型应用包括便携式电气和电子设备、小型到中型机器和家用电器、单相电源供应器、开关模式电源供应器、测试和测量设备、以及医疗设备。
    使用建议:
    - 在设计过程中考虑滤波器的机械安装,确保使用适当的面板厚度。
    - 在组装和安装过程中注意滤波器的防护等级,确保电气安全。
    - 定期检查和维护滤波器,以确保其长期稳定运行。

    兼容性和支持


    FN 9233 系列滤波器的设计使其易于与多种电气设备兼容,特别是需要EMC/EMI保护的设备。Schaffner公司提供了全面的技术支持和客户服务,以确保客户在安装和使用过程中的问题能够得到及时解决。

    常见问题与解决方案


    Q1: 滤波器的最大泄漏电流是多少?
    - A1: 最大泄漏电流为0.31 mA(25°C)。
    Q2: 如何判断滤波器是否满足特定的EMC标准?
    - A2: 请参考相应标准的具体要求,如IEC 60939-3,并确保滤波器的测试结果符合这些标准。
    Q3: 是否可以定制滤波器的输出连接选项?
    - A3: 是的,定制化的输出连接选项可以根据客户需求进行制作。

    总结和推荐


    FN 9233 系列滤波器是一款高性价比、高性能的EMC/EMI滤波器,具备优秀的传导衰减性能和多种安装方式,非常适合用于各种需要EMC/EMI保护的应用场景。Schaffner公司提供的全面技术支持和丰富配件选择进一步提升了该产品的市场竞争力。因此,我强烈推荐该产品给需要高质量EMC/EMI滤波解决方案的用户。

FN9233U-10-06参数

参数
长*宽*高 20.1mm*25mm*82mm
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FN9233U-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9233U-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9233U-10-06 FN9233U-10-06数据手册

FN9233U-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
