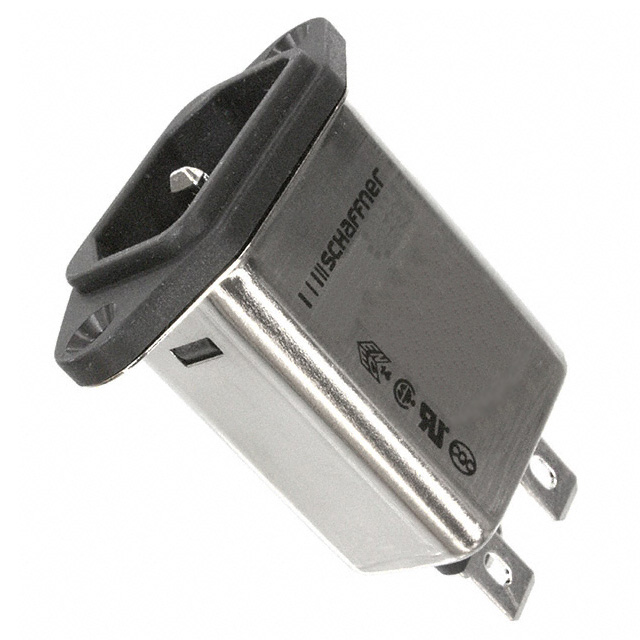

FN9222B-1-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 1A ST 1 Port
供应商型号: AV-A-SCNFN9222B106
供应商: Avnet
标准整包数: 120
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9222B-1-06

FN9222B-1-06概述

    Schaffner FN 9222 IEC Inlet Filter 技术手册解读

    产品简介


    Schaffner FN 9222 是一款高性能的工业级 IEC 输入滤波器,结合了 IEC 输入连接器和电源滤波器的功能。它具有卓越的电磁干扰(EMI)抑制能力,能够在有限的空间内提供出色的性能表现。FN 9222 适用于多种工业和医疗应用,支持最大额定电流 20A 的设计,具备良好的散热特性和过压保护功能。
    该产品广泛应用于便携式电子设备、小型到中型机械设备、单相开关电源、测试测量设备及医疗设备等领域,能够显著提升系统的 EMI 兼容性。

    技术参数


    | 参数项 | 值 |

    | 最大连续工作电压 | 250VAC(50/60Hz) |
    | 工作频率范围 | DC 至 400Hz |
    | 额定电流范围 | 1A 至 20A(50℃下测试) |
    | 环境温度范围 | 操作与存储:-25℃ 至 +85℃ |
    | 安全认证 | ENEC、CQC、UL、CSA |
    | 高电位测试电压 | 标准类型:2000VAC(P→PE,2秒) |
    所有 Z 类型:250VAC(P→N,2秒) |
    | 接触保护等级 | IP40 |
    | 电感值 | 0.075 至 12mH |
    | 电容值 | 0.1μF |
    | 漏电流 | 0.00 至 0.31mA(视型号而定) |

    产品特点和优势


    1. 优异的性能/尺寸比:FN 9222 在紧凑的外形设计中实现了出色的 EMI 衰减能力。
    2. 多版本选择:支持不同安装方式(如 Snap-in 和 Hot inlet 版本)、输出连接形式及医疗标准(B 类型符合 IEC/EN 60601-1)。
    3. 高可靠性:满足 UL 1283 和 IEC/EN 60939 设计标准,达到 Mil-HB-217F MTBF 测试要求。
    4. 灵活配置:可选配过压保护模块(Z 类型),增强系统抗浪涌能力。
    5. 定制化服务:根据客户需求提供特定版本的产品。

    应用案例和使用建议


    FN 9222 常见的应用场景包括:
    - 便携式设备:如笔记本电脑充电器,确保移动设备充电过程中的低噪声。
    - 工业控制设备:例如 PLC 或传感器网络,降低电磁干扰对其他设备的影响。
    - 医疗设备:通过 B 型认证满足医用设备对泄漏电流和绝缘强度的严格要求。
    使用建议:
    1. 根据实际电流需求选择合适的型号。
    2. 在高温环境中使用时注意保持良好的通风条件。
    3. 若需过压保护,优先选用 Z 类型以提升抗浪涌性能。

    兼容性和支持


    - 兼容性:支持多种国际标准,包括 IEC/EN 60601-1、IEC/EN 60939 和 UL/CSA 认证。
    - 支持与维护:Schaffner 提供详尽的技术文档和全球技术支持,用户可通过官网访问最新资源并联系当地销售伙伴。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备漏电流过大 | 确保正确接地并检查接线方式是否规范。 |
    | 过压保护模块失效 | 更换合格的 Z 类型过压保护模块。 |
    | 滤波效果不佳 | 检查安装环境是否符合说明书要求。 |

    总结和推荐


    Schaffner FN 9222 IEC 输入滤波器凭借其高效能、多用途和可靠的设计,成为众多电子设备制造商的理想选择。其紧凑的结构、丰富的功能选项以及高安全认证使其在市场上具有极强的竞争力。对于需要解决 EMI 干扰问题的客户,强烈推荐此款产品。如果您的项目需要更高级别的定制服务或特定环境下的适应性优化,Schaffner 也提供了灵活的支持方案。
    最终评分:★★★★★(5/5)
    推荐指数:★★★★★(强烈推荐)

FN9222B-1-06参数

参数
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN9222B-1-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9222B-1-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9222B-1-06 FN9222B-1-06数据手册

FN9222B-1-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
120+ $ 4.6887 ¥ 41.4946
360+ $ 4.6468 ¥ 41.1241
库存: 120
起订量: 120 增量: 120
交货地:
最小起订量为:120
合计: ¥ 4979.35
