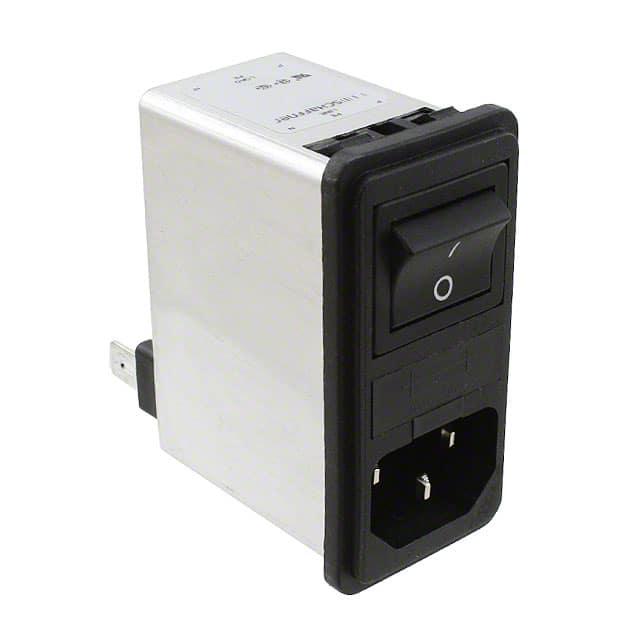

FN 286-4-06

厂牌: SCHAFFNER
产品描述: 夏弗纳 C14插座滤波器, 额定电压250 V 交流, 额定电流4A, 2 极开关, 嵌入式安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 286-4-06

FN 286-4-06概述


    产品简介


    产品名称:IEC Inlet Filter FN 280
    产品类型:电源入口模块(filtered power entry module)
    主要功能:
    - 一体化集成:包含一个IEC插座、一个电源滤波器、一个单或多极熔丝保持器和一个双极摇杆开关。
    - 滤波性能:具有高传导衰减性能,能有效过滤电磁干扰(EMI)。
    - 安全认证:符合IEC/EN 60601-1、UL 1283、CSA 22.2 No. 8 1986和IEC/EN 60939标准。

    应用领域:
    - 可携带电气及电子设备
    - 消费电子产品
    - 个人电脑及办公设备
    - 单相电源、开关电源
    - 测试测量设备
    - 医疗设备

    技术参数


    - 额定电流:1至10A @ 40°C最大值
    - 最大连续运行电压:250V, 50/60Hz
    - 操作频率:直流至400Hz
    - 最高耐压:
    - P–>PE: 标准型号 2000VAC 2秒
    - B型号 2500VAC 2秒
    - P–>N: 760VAC 2秒
    - 防护等级:IP40,依据IEC 60529
    - 温度范围:操作及存储 -25°C至+85°C
    - 平均无故障时间(MTBF):@ 40°C/230V,1,500,000小时
    - 熔丝保持器:可选1个或2个Ø5x20mm的熔丝
    - 功耗接受能力:在环境温度下
    - 认证信息:(CQC除外HI型)

    产品特点和优势


    - 高传导衰减性能:基于饱和电阻率高的电感线圈,表现出色的热行为。
    - 安装方式:提供后装式和插入式两种安装选项。
    - 多种选择:可选择单或多极熔丝保持器,以及双极摇杆开关。
    - 定制版本:根据客户要求提供特殊定制。
    - 适用广泛:适用于多种应用场合,从消费级到医疗级。

    应用案例和使用建议


    - 应用案例:适合应用于便携式电子设备、家用电器、计算机系统和测试设备等。
    - 使用建议:
    - 在实际应用中,建议根据具体需求选择合适的额定电流。
    - 安装时确保接线正确,并按照安全规范进行。
    - 确保设备的工作环境温度控制在规定的范围内,以提高使用寿命。


    兼容性和支持


    - 兼容性:此模块与IEC标准电源线完全兼容。
    - 支持:Schaffner集团在全球拥有多个销售和技术支持中心,为用户提供及时的支持和服务。

    常见问题与解决方案


    - 问题1:如何判断是否需要更换熔丝?
    - 解答:当系统出现异常或者故障指示灯亮起时,首先检查熔丝状态。如果熔丝已经烧断,需要及时更换。
    - 问题2:如果在高湿度环境下使用,会影响产品性能吗?
    - 解答:虽然产品设计考虑了多种环境因素,但在极端湿度条件下可能影响电气性能。建议在产品安装环境中采取适当的防潮措施。

    总结和推荐


    综合评估:
    - 高可靠性:通过多种严格的安全认证,确保产品在复杂应用环境下的可靠性。
    - 多功能性:适用于广泛的行业和应用场合,无论是工业还是家庭使用。
    - 易于安装:提供了灵活的安装选项,便于不同需求的应用场景。
    推荐:
    基于其卓越的性能和广泛的应用场景,我们强烈推荐使用IEC Inlet Filter FN 280作为电源过滤解决方案。无论是在家用电器还是专业设备中,其提供的高效EMI过滤能力和可靠的电气保护都将大大提升产品的整体性能和用户体验。

FN 286-4-06参数

参数
长*宽*高 32mm*32mm*65.3mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

FN 286-4-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 286-4-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 286-4-06 FN 286-4-06数据手册

FN 286-4-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
