FN389B-6-21

厂牌: SCHAFFNER
产品描述:
供应商型号: 2788037
供应商:
标准整包数: 1

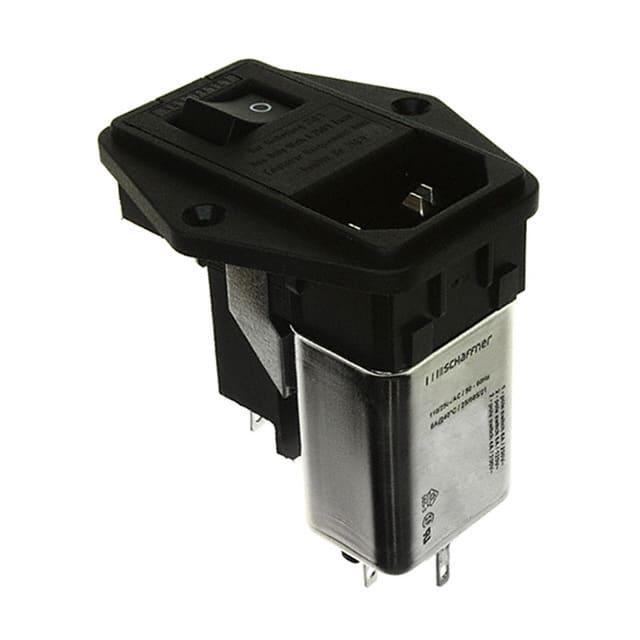

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN389B-6-21

FN389B-6-21概述

    # IEC Inlet Filters FN 380 系列技术手册解析

    产品简介


    IEC Inlet Filters FN 380 系列是一种多用途的电源入口模块,适用于多种电子设备和电器设备。这些模块集成了一个IEC插座、一个主电源滤波器、一个单极或双极保险丝支架以及一个双极开关。其主要功能是确保设备的安全性和电磁兼容性(EMC),从而帮助设备顺利通过电磁干扰系统认证。这些模块广泛应用于便携式电气和电子设备、消费类电子产品、办公设备、单相电源供应器、开关电源、测试和测量设备,甚至医疗设备中。

    技术参数


    基本规格
    - 最大连续操作电压:250 VAC,50/60 Hz
    - 操作频率:50至400 Hz
    - 额定电流:2至6 A @ 40 °C最大值
    - 最高电位测试电压:P –> PE 2000 VAC(标准型号,持续2秒)
    - P –> N 760 VAC(持续2秒)
    - 保护等级:IP40,符合IEC 60529
    - 工作温度范围:-25 °C 至 +85 °C
    电气特性
    - 开关额定值:
    - 欧洲(ENEC):6 A (4 A),250 VAC
    - 美国(UL):6 A,125 VAC;4 A,250 VAC;1/10 HP
    - 加拿大(CSA):6 A,125 VAC;4 A,250 VAC;1/10 HP
    - 输入连接方式:不推荐焊接
    - 冲击电流:51 A
    - 机械寿命:50,000次循环
    性能参数
    - 漏电流:373 μA(在正常操作条件下)
    - 感抗:0.70 mH(230 VAC/50 Hz,2 A)
    - 电容:47 nF
    - 输出连接:刀片终端,符合DIN 46 244-A4.8-0.8
    - 寿命:MTBF @ 40 °C/230V (Mil-HB-217F) 550,000小时

    产品特点和优势


    - 高传导衰减性能:基于饱和电阻率高和热行为优秀的线圈设计。
    - 可选前装或插装。
    - 单极或双极保险丝支架,支持两种类型的保险丝(美国标准或欧洲标准)。
    - 双极开关设计,提供稳定可靠的电路控制。
    - 提供定制版本,以满足特定应用需求。

    应用案例和使用建议


    - 典型应用:
    - 便携式电气和电子设备:这些设备需要小巧且可靠的电源入口模块来确保设备的安全性。
    - 办公设备:提高办公自动化设备的EMC性能。
    - 医疗设备:确保设备符合严格的安全标准和EMC要求。

    - 使用建议:
    - 在高温环境下使用时,应适当降低额定电流,以确保设备可靠运行。
    - 定期检查保险丝的状态,及时更换已损坏或接近使用寿命的保险丝。
    - 使用过程中应注意安装方向和接线方式,避免因错误安装导致设备损坏。

    兼容性和支持


    - 该产品可以与大多数IEC标准的连接器兼容。
    - 购买后,制造商将提供详尽的技术支持和售后服务,包括产品文档、安装指南和技术咨询等。
    - 制造商在全球范围内设有销售和服务网点,方便用户获得及时支持。

    常见问题与解决方案


    - 问题1:保险丝频繁烧毁。
    - 解决方案:检查负载是否过载或存在短路,必要时更换合适的保险丝。
    - 问题2:设备无法通过EMC认证。
    - 解决方案:确认滤波器是否正确安装并满足所需的EMC标准,必要时寻求技术支持。

    总结和推荐


    综上所述,IEC Inlet Filters FN 380 系列电源入口模块凭借其出色的性能参数和广泛的应用领域,在众多同类产品中脱颖而出。无论是便携式设备还是工业应用,这些模块都能提供可靠且安全的电源解决方案。强烈推荐给那些对产品可靠性有高要求的设计者和工程师。
    如果您有任何疑问或需要进一步的信息,请访问制造商的官方网站或联系您所在地区的销售办事处。

FN389B-6-21参数

参数
长*宽*高 50mm(宽度)*58mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FN389B-6-21厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN389B-6-21数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN389B-6-21 FN389B-6-21数据手册

FN389B-6-21封装设计

查看详情并下载
Symbol
Footprint
3D Model
