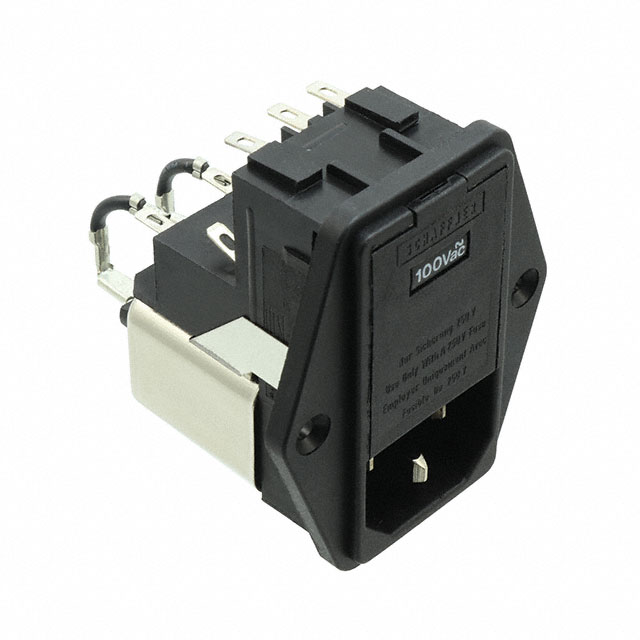

FN 378-4-21

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 4A Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 378-4-21

FN 378-4-21概述


    产品简介


    IEC Inlet Filters FN 370
    IEC Inlet Filters FN 370是一种多功能的滤波电源入口模块,适用于多种类型的便携式电气和电子设备。该模块集成了IEC插口、主电源滤波器、单熔断器或双熔断器安装座以及电压选择器。其主要功能是过滤电磁干扰(EMI)并确保安全操作,同时提供灵活的电压选择。

    技术参数


    - 额定电流: 最大为6A,适用于40°C条件下的不同电流等级。
    - 最大连续运行电压: 250V,频率范围为DC到400Hz。
    - 高电位测试电压:
    - P->PE: 2000VAC持续2秒(标准型号)
    - P->N: 760VAC持续2秒
    - P->PE: 2500VAC持续2秒(B型)
    - 防护等级: IP40,符合IEC 60529标准。
    - 温度范围: 运行和存储温度范围为-25°C至+85°C。
    - 平均无故障时间 (MTBF): 40°C / 230V条件下的MTBF为550,000小时。

    产品特点和优势


    - 出色的传导抑制性能:基于饱和电阻率高且热行为优异的线圈。
    - 灵活的安装方式:可后装或前装,提供单熔断器或双熔断器选项。
    - 广泛的应用选择:支持不同熔断器类型(USA Ø6.3 x 32mm 或 EU Ø5 x 20mm),满足多样化的应用需求。
    - 医疗版本:提供符合B型要求的医疗专用版本,满足特殊应用需求。
    - 定制选项:可根据客户需求定制特定版本。

    应用案例和使用建议


    典型应用场景:
    - 便携式电气和电子设备
    - 消费类电子产品
    - 办公自动化设备
    - 单相电源供应器
    - 开关模式电源供应器
    - 测试和测量设备
    - 医疗设备
    使用建议:
    - 确保安装前正确设置电压选择器,以匹配实际使用的电压。
    - 在高温环境下,建议定期检查产品的运行状态以避免过热风险。
    - 针对特定应用,考虑选择不同的型号以优化性能。

    兼容性和支持


    兼容性:
    - 电气兼容性:能够与不同标准的电源设备兼容。
    - 机械兼容性:具有标准化的尺寸和连接器设计,易于集成。
    厂商支持:
    - 技术支持:提供全面的技术支持和咨询服务。
    - 维护信息:提供详细的维护指南,确保长期稳定运行。

    常见问题与解决方案


    - 问题1:如何正确设置电压选择器?
    - 解答:根据使用需求,选择对应的电压位置并固定旋钮。详细步骤请参考用户手册。

    - 问题2:产品出现过热现象,应该如何处理?
    - 解答:检查散热装置是否正常工作,必要时减少负载或增加外部冷却措施。

    总结和推荐


    总结:
    IEC Inlet Filters FN 370以其出色的传导抑制性能、多种熔断器选项以及广泛的适用性,成为各类电气和电子设备的理想选择。通过其灵活的设计和高度的安全特性,该产品在市场上具有显著的竞争优势。
    推荐:
    鉴于其卓越的功能和广泛的适用范围,强烈推荐IEC Inlet Filters FN 370用于需要严格电磁干扰过滤和安全标准的项目。无论是便携设备还是大型办公自动化系统,该产品均能胜任其角色,确保高效稳定的电力供应。

FN 378-4-21参数

参数
长*宽*高 50mm(宽度)*58mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN 378-4-21厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 378-4-21数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 378-4-21 FN 378-4-21数据手册

FN 378-4-21封装设计
