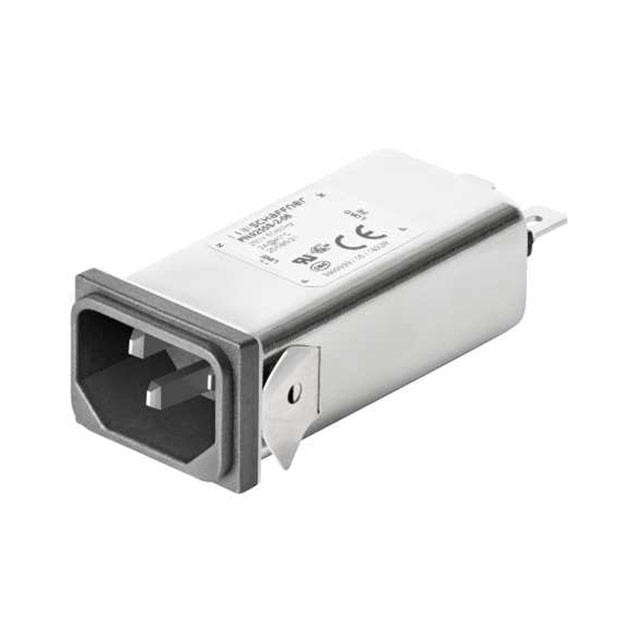

FN9255S-15-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 15A ST 1 Port
供应商型号: Q-FN9255S-15-06
供应商: Schaffner
标准整包数: 60
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255S-15-06

FN9255S-15-06概述

    FN9255 IEC Inlet Filters: A Comprehensive Technical Overview

    1. 产品简介


    产品类型:高效率双级IEC C14和C20输入滤波器
    主要功能:提供卓越的电磁兼容(EMC)滤波性能,确保系统不受外部干扰影响。
    应用领域:广泛应用于医疗设备、计算机及配件、测试和测量设备、家用电器以及其他需要稳定电源输入的应用场景。

    2. 技术参数


    - 额定电流:2至20A,最高可达20A
    - 最大连续工作电压:250VAC,50/60Hz
    - 工作频率:直流到400Hz
    - 耐压性能:P->PE(接地线):标准型2000VAC,医疗型2500VAC,持续2秒;P->N(中性线):760VAC,持续2秒
    - 防护等级:IP40(根据IEC 60529)
    - 温度范围:-25°C到+85°C
    - 可靠性指标:平均无故障时间(MTBF)>1,000,000小时(在额定环境温度和电压下)

    3. 产品特点和优势


    - 双重滤波设计:从150kHz到300MHz的卓越衰减性能,得益于双重滤波结构。
    - 高饱和电阻和优异热行为:确保长期运行稳定。
    - 多种安装方式:包括后置法兰和前置法兰,以及快速插入式安装。
    - 符合医疗标准:B型版本符合1MOP标准(根据IEC/EN 60601-1),适合医疗设备应用。
    - 防电弧保护:具有安全放电功能(R型)。

    4. 应用案例和使用建议


    - 医疗设备:如呼吸机、心电图仪等,确保设备运行稳定,减少外部干扰。
    - 计算和配件:为服务器、工作站等提供稳定的电源输入。
    - 家用电器:例如洗衣机、微波炉,确保长期使用中的稳定性。
    - 建议使用:建议选择与具体应用匹配的电流等级,确保最优的滤波效果。特别是在高振动环境中,可考虑使用带有锁定系统的电缆,以防止意外断开。

    5. 兼容性和支持


    - 兼容性:适用于各种电源输入接口,如IEC C14/C20,与多种设备兼容。
    - 支持和服务:制造商提供详细的技术文档和全球范围内的客户服务支持。

    6. 常见问题与解决方案


    - 问题1:安装过程中接线错误
    解决方案:请参考技术手册的电气接线图,严格按照指示操作。
    - 问题2:漏电流过大
    解决方案:检查连接是否正确,确保接地线和中性线的正确连接。
    - 问题3:无法通过耐压测试
    解决方案:确保滤波器与设备间的电气隔离,可能需要调整接地连接。

    7. 总结和推荐


    综述:FN9255系列IEC输入滤波器以其出色的EMC滤波性能、宽泛的工作电流范围和高可靠性,成为众多应用场景的理想选择。
    推荐:强烈推荐给对电磁兼容性有严格要求的应用场合,如医疗设备、高性能计算设备以及工业控制系统等。对于任何需要稳定电源输入且注重可靠性的设备,FN9255都是最佳的选择。

FN9255S-15-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255S-15-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255S-15-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255S-15-06 FN9255S-15-06数据手册

FN9255S-15-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 232.5591
库存: 6000
起订量: 60 增量: 60
交货地:
最小起订量为:60
合计: ¥ 13953.54
