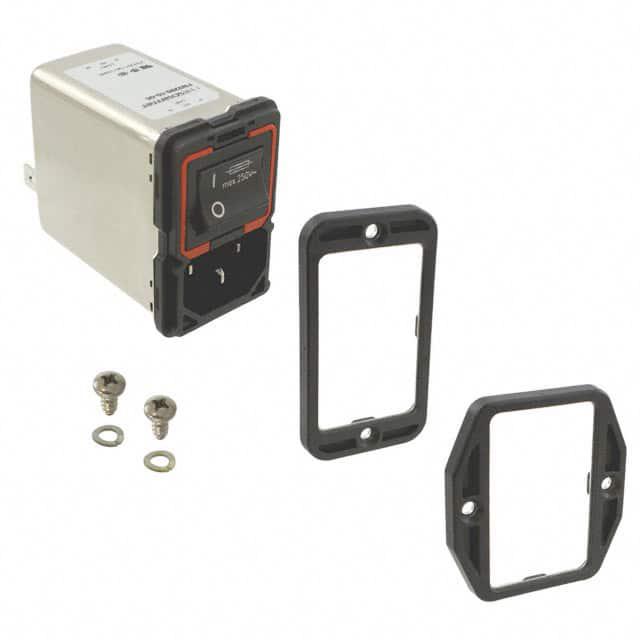

FN 9280-4-100

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 4A Switch/Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9280-4-100

FN 9280-4-100概述

    Power Entry Module with EMC-Filter FN9280

    1. 产品简介


    概述:
    FN9280系列是德国Schaffner集团设计的电磁兼容滤波器(EMC Filter),适用于各类单相电源输入模块。这些模块集成了单一阶段的EMC滤波功能,能够有效抑制传导干扰,适用于广泛的电子产品应用。
    主要功能:
    - 单一阶段滤波功能
    - 用于传导和辐射电磁干扰抑制
    - 可靠的电气隔离和保护电路
    应用领域:
    - 便携式电气和电子设备
    - 消费品
    - 信息技术设备(如EDP、办公设备)
    - 单相和开关模式电源供应
    - 测试和测量设备
    - 医疗电气设备(包括体外诊断设备)
    - 音频/视频设备

    2. 技术参数


    | 参数 | 描述 |

    | 最大连续工作电压 | 250 VAC,50/60 Hz |
    | 工作频率 | DC至400 Hz |
    | 额定电流 | 1到10 A |
    | 温度范围(操作和存储) | -25°C 至 +85°C |
    | 保护等级 | IP 40(符合IEC 60529标准,前部) |
    | 防火等级 | UL 94 V-2或更高 |
    | 安全认证 | UL 1283、CSA 22.2 No. 8 1986、EN 60939、EN 60950、EN 60601-1、UL 544、EN 60320 |
    | 电涌电流 | 82 A |
    | 熔丝额定电流 | 最大250 V,每个电极的最大功率接受为1.6W |
    | 额定熔丝电流 | 最大10 A |

    3. 产品特点和优势


    - 紧凑设计:超紧凑结构,适合空间受限的应用场合。
    - 高衰减性能:基于高饱和抗磁芯和优良热行为的扼流圈,提供出色的传导衰减性能。
    - 深冲压铁壳:提供最佳的磁屏蔽效果。
    - 多功能安装方式:支持后/前法兰安装或弹入式版本。
    - 双重备用熔丝:提供额外的安全性。
    - 双极跷板开关:便于操作和控制。
    - 弹簧笼终端:快速连接选项,提高安装效率。

    4. 应用案例和使用建议


    应用案例:
    - 便携式电气设备:用于便携式计算机和其他移动设备的电源输入端,确保设备稳定运行并减少外部干扰。
    - 医疗设备:在医疗设备中使用,如体外诊断设备,需要高精度和低干扰。
    - 音频/视频设备:提供良好的音质表现和低电磁干扰,增强用户体验。
    使用建议:
    - 在选择安装位置时,考虑设备的振动和移动,以避免意外拔出。
    - 使用带有锁紧系统的电源线,以防止意外断开连接,特别是在振动环境中。
    - 确保正确的电缆长度和导线截面以符合电气规范要求,以保证安全性和稳定性。

    5. 兼容性和支持


    兼容性:
    - 与IEC连接器滤波器相兼容,方便快捷地通过电磁兼容系统认证。
    - 支持广泛的电流等级和安装选项,包括医疗应用。
    - 配件:包括4D法兰和IEC锁紧型连接器,可以单独订购,提供额外的安全性和可靠性。
    支持和服务:
    - Schaffner集团提供全面的技术支持和售后服务,包括产品选择指导、安装指南和技术咨询。
    - 访问官方网站www.schaffner.com可以获取详细的产品信息和技术文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载导致熔丝烧断 | 更换同规格熔丝 |
    | 连接不良导致信号丢失 | 确认连接紧固,必要时重新焊接 |
    | 操作不稳定 | 检查接地连接,确保良好的接地效果 |
    | 设备发热严重 | 检查通风散热系统,确保良好的散热条件 |
    | 电气噪音增加 | 重置滤波器设置或更换滤波器 |

    7. 总结和推荐


    总结:
    FN9280系列的单相EMC滤波器模块以其紧凑的设计、高衰减性能和多样的安装方式,在便携式电气设备、医疗设备及消费电子产品中表现出色。具备良好的机械特性和电气性能,能够满足多种应用场景的需求。
    推荐:
    对于需要高效电磁兼容滤波和可靠电源输入的应用,强烈推荐使用FN9280系列。该产品不仅提供了优异的性能,还具有广泛的应用前景,适合各种电子设备制造商选用。

FN 9280-4-100参数

参数
长*宽*高 49.8mm*32mm*51.8mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN 9280-4-100厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9280-4-100数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9280-4-100 FN 9280-4-100数据手册

FN 9280-4-100封装设计

查看详情并下载
