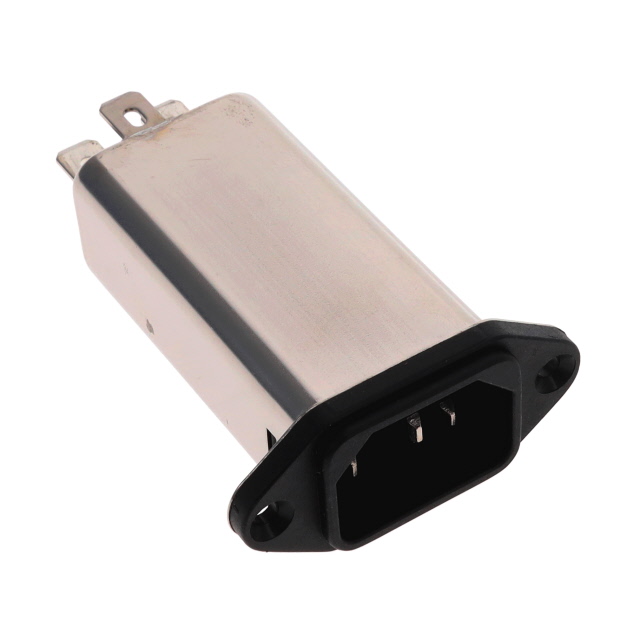

FN9255-10-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 10A ST 1 Port
供应商型号: 631-FN9255-10-06
供应商: Mouser
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255-10-06

FN9255-10-06概述

    # 高性能IEC插头滤波器:FN9255

    产品简介


    Schaffner集团的FN9255是一款高性能双级IEC C14和C20插头滤波器。该产品设计紧凑,适用于医疗、计算及家用电器等多个领域。通过优化EMC(电磁兼容性)性能,FN9255能够有效抑制高频干扰,确保设备运行稳定可靠。

    技术参数


    主要规格
    - 最大连续工作电压:250 VAC, 50/60 Hz
    - 额定电流范围:2 A 至 20 A @ 40°C
    - 工作频率:直流至400 Hz
    - 高电压试验电压:2000 VAC(标准型),2500 VAC(B型)
    - 安全等级:IP 40,对应IEC 60529
    - 温度范围(工作及存储):-25°C至+85°C
    - MTBF(平均无故障时间):> 1,000,000小时
    技术认证
    - ENEC 和 CQC:IEC C14 接口 - 2 A至10 A
    - ENEC 和 CQC:IEC C20 接口 - 16 A
    - UL:IEC C14 接口 - 2 A至15 A
    - UL:IEC C20 接口 - 16 A至20 A
    - 符合UL 94 V-0阻燃标准

    产品特点和优势


    FN9255系列具备以下特点和优势:
    - 双重过滤设计:提供从150 kHz到300 MHz的卓越衰减性能。
    - 高饱和电阻:拥有出色的热性能。
    - 多种安装方式:包括后置法兰、前置法兰和卡入式安装。
    - 医疗设备合规:FN 9255 B版本符合1MOP(隔离防护措施)的要求,对应IEC/EN 60601-1。
    - 安全性:可选配接地线扼流圈(FN9255E版本)和安全电压放电版(R型)。

    应用案例和使用建议


    典型应用
    - 医疗设备(MDD和IVDD)
    - 计算机及其配件
    - LCD和OLED显示屏
    - 测试和测量设备
    - 家用和类似产品(如IEC/EN 55014标准规定的产品)
    - 便携式电气和电子产品
    - 小型到中型机器
    - 单相电源供应器,开关模式电源供应器(SMPS)
    使用建议
    对于需要高EMC性能的应用场合,FN9255是理想的选择。为了确保最佳效果,建议在设备设计阶段即选用合适的滤波器型号。此外,在安装过程中需注意滤波器与外壳间的连接,以确保良好的机械和电气连接。

    兼容性和支持


    FN9255滤波器系列提供多种连接选项,包括C14和C20接口,以及后置法兰和卡入式安装方式,方便集成到各种系统中。Schaffner集团提供了详尽的技术文档和售后支持,包括配件选购和现场安装指导。客户可以通过官方网站获得最新的技术资料和更新信息。

    常见问题与解决方案


    常见问题
    1. 滤波器发热过高:检查滤波器是否安装稳固,工作环境温度是否超过额定范围。
    2. 滤波效果不佳:确认输入信号频率是否在滤波器的工作范围内,调整接线和屏蔽措施。
    3. 无法通过安全认证:查阅最新认证要求,选择符合相应认证标准的滤波器型号。
    解决方案
    1. 降低工作环境温度:通过通风改善散热条件。
    2. 增加屏蔽材料:使用金属屏蔽罩或其他屏蔽材料减少外界干扰。
    3. 更换认证型号:根据具体认证要求,选择合适的滤波器型号。

    总结和推荐


    综上所述,Schaffner集团的FN9255是一款性能卓越、应用广泛的滤波器。凭借其出色的EMC性能、多种安装方式和高可靠性,该产品非常适合医疗、计算机及家用电器等领域。强烈推荐在关键应用中选用FN9255,以确保设备运行的稳定性和可靠性。

FN9255-10-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255-10-06 FN9255-10-06数据手册

FN9255-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.069 ¥ 194.9331
10+ $ 19.7316 ¥ 166.732
25+ $ 17.658 ¥ 149.2101
60+ $ 15.7032 ¥ 132.692
300+ $ 15.2565 ¥ 128.9174
540+ $ 15.1935 ¥ 128.3851
库存: 120
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 194.93
