FN9255B-10-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 10A Discharge Resistor ST 1 Port
供应商型号: 631-FN9255B-10-06
供应商: Mouser
标准整包数: 1

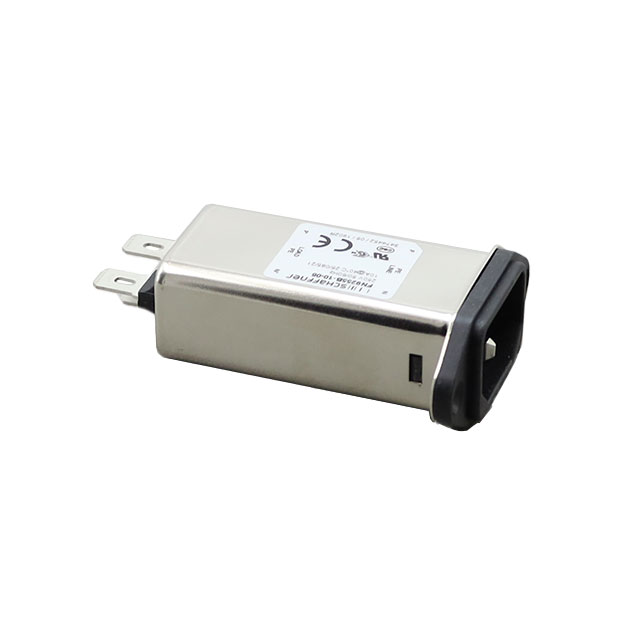

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255B-10-06

FN9255B-10-06概述

    FN9255 IEC Inlet Filters 技术手册

    产品简介


    FN9255 IEC Inlet Filters 是一种高性能双级IEC C14和C20电源输入滤波器,适用于各种需要电磁兼容(EMC)设计的场合。这款滤波器通过提供出色的滤波性能与紧凑的体积比,满足了广泛应用的需求,例如医疗设备、计算机及配件、测量仪器等。其独特的双级设计使其具有卓越的衰减性能,从150kHz到300MHz范围内表现出色。

    技术参数


    - 额定电流: 最大20A
    - 最大连续工作电压: 250VAC,50/60Hz
    - 操作频率: DC至400Hz
    - 认证: ENEC、CQC、UL
    - 绝缘强度测试电压:
    - P -> PE: 2000VAC(标准类型),2500VAC(B类型)
    - P -> N: 760VAC
    - 保护等级: IP 40(符合IEC 60529标准)
    - 温度范围: 工作及存储温度为-25°C至+85°C
    - 使用寿命: MTBF > 1,000,000小时

    产品特点和优势


    - 双重滤波性能: 双级设计在150kHz到300MHz范围内表现出色。
    - 高饱和电阻和优异的热行为: 提供了出色的长期稳定性。
    - 多种安装方式: 后部安装、前部法兰安装和卡扣式安装。
    - 符合医疗应用要求: FN 9255 B版本满足1MOP(最小操作防护)标准(符合IEC/EN 60601-1标准)。
    - 过压保护: 具备Z型电涌脉冲保护(帮助符合IEC 61000-4-5标准)。

    应用案例和使用建议


    - 医疗设备: 符合IEC/EN 60601-1标准的B型版本可用于医疗设备中。
    - 家用电器: 符合IEC/EN 55014标准,适用于家用和类似设备。
    - 计算及配件: 高性能的滤波能力确保计算机及其他配件在电磁干扰方面的稳定运行。
    使用建议:
    - 在高温环境中使用时,确保周围通风良好以维持其最佳工作状态。
    - 安装时注意防震措施,避免设备在振动环境下工作导致连接松动。

    兼容性和支持


    - 兼容性: 该产品与多种规格的电源线兼容,如IEC C14/C20。
    - 厂商支持: Schaffner提供全面的技术支持和维护服务,确保产品的可靠性和长久运行。

    常见问题与解决方案


    - 问题: 连接处接触不良
    - 解决办法: 确保连接紧固,必要时重新焊接连接点。
    - 问题: 过热现象
    - 解决办法: 检查散热条件,必要时增加散热片或改善通风环境。
    - 问题: 漏电电流超标
    - 解决办法: 检查连接线和接地线是否正确安装,避免中性线中断。

    总结和推荐


    FN9255 IEC Inlet Filters 在电磁兼容性方面表现优异,尤其适用于医疗设备、家用电器以及计算及配件等领域。其高饱和电阻、优异的热行为和多重安装选项,使其在市场上具有较高的竞争力。整体来看,FN9255是一款性能可靠且具备广泛适用性的滤波器,强烈推荐用于需要高效EMC解决方案的应用场景。

FN9255B-10-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

FN9255B-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255B-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255B-10-06 FN9255B-10-06数据手册

FN9255B-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.7725 ¥ 224.4743
10+ $ 18.9324 ¥ 159.9788
60+ $ 18.7704 ¥ 158.6099
120+ $ 18.2385 ¥ 154.1153
库存: 55
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 224.47
直接购买
加入购物车
