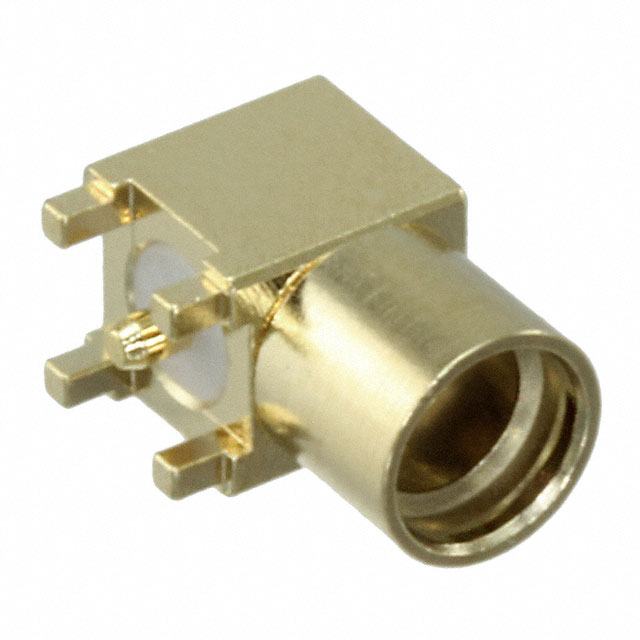

MMCX-J-P-H-RA-SM1

厂牌: SAMTEC
产品描述: Samtec MMCX连接器母头 同轴连接器, MMCX系列, 表面, 50Ω阻抗, 焊接端接, 用于同轴电缆线
供应商型号: SR-MMCX-J-P-H-RA-SM1
供应商: 海外现货
标准整包数: 1

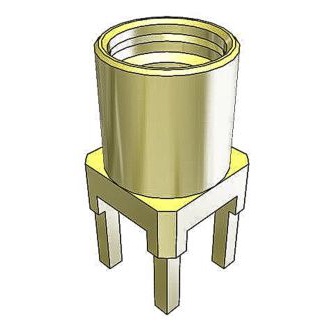

SAMTEC 同轴连接器(RF) - 配件 MMCX-J-P-H-RA-SM1

MMCX-J-P-H-RA-SM1概述


    产品简介


    MMCX-J-P-X-RA-SM1 是一款专为高频信号传输设计的同轴连接器,主要用于通信、卫星通信、雷达系统及无线设备等领域。它的主要功能是实现不同电路间的信号传输,同时保持信号的完整性和稳定性。作为一款表面贴装型(SMT)同轴连接器,它能够在各种复杂的应用环境中提供可靠的连接解决方案。

    技术参数


    - 连接器类型:Jack(母座)
    - 安装方式:PCB(印制电路板)插装
    - 终端类型:表面贴装
    - 镀层规格:中心接触点镀金30μ英寸,外接触点镀金3μ英寸
    - 外形尺寸:高:1.15mm(0.045in),直径:3.54mm(0.139in),公差±0.05mm(0.002in)
    - 推荐PCB布局尺寸:
    - 焊盘间距:0.80mm(0.031in)
    - 外径间距:2.54mm(0.100in)
    - 内径间距:2.05mm(0.081in)
    - 高度:0.28mm(0.011in)

    产品特点和优势


    MMCX-J-P-X-RA-SM1 具有多项独特的优势,使其在高频信号传输领域具有广泛的适用性和竞争力。具体特点如下:
    - 高速信号传输能力:具备优异的高频性能,适用于要求低损耗和高稳定性的应用场合。
    - 可靠耐用:通过先进的制造工艺确保连接器的耐用性和抗磨损性能。
    - 小巧紧凑:适合在空间受限的应用场景中使用。
    - 环保材料:采用符合RoHS标准的环保材料,降低对环境的影响。

    应用案例和使用建议


    应用案例
    - 通信设备:用于手机、路由器等通信设备中,确保信号传输的稳定性和可靠性。
    - 卫星通信:在卫星天线系统中,提供可靠的高频信号传输路径。
    - 医疗设备:用于医疗成像设备的信号传输,确保图像质量和传输速度。
    使用建议
    - PCB布局设计:严格按照推荐的PCB布局尺寸进行设计,以确保最佳的信号传输效果。
    - 焊接温度控制:在焊接过程中控制好焊接温度,避免因过热而导致连接器损坏。
    - 防潮处理:在潮湿环境下使用时,应采取适当的防潮措施,避免腐蚀影响信号传输质量。

    兼容性和支持


    MMCX-J-P-X-RA-SM1 连接器与多种电子设备和模块兼容,适用于各类通信设备和高频信号传输系统。厂商提供了详尽的技术支持文档和售后服务,用户可以通过官方网站获取相关信息和支持。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查PCB焊盘是否清洁,确保焊接良好且无短路现象。
    - 问题2:高频信号传输质量下降
    - 解决方案:重新校准信号发射和接收端的匹配网络,确保阻抗匹配正确。
    - 问题3:连接器耐久性不足
    - 解决方案:检查是否有过度弯曲或物理损伤,必要时更换新的连接器。

    总结和推荐


    综上所述,MMCX-J-P-X-RA-SM1 是一款高性能的高频信号传输连接器,具备出色的信号传输能力和广泛的应用范围。其小巧紧凑的设计和可靠的性能使其成为众多高频信号传输应用的理想选择。对于需要在严苛环境中保证信号稳定性的用户,强烈推荐使用MMCX-J-P-X-RA-SM1。同时,厂商提供的优质技术支持和服务也是选择该产品的额外保障。

MMCX-J-P-H-RA-SM1参数

参数
颜色 -
基体镀层
配件类型 -
类型 Female Socket,Jack,Snap-On
长*宽*高 6.5mm(长度)*3.5mm(高度)
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 托盘

MMCX-J-P-H-RA-SM1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

MMCX-J-P-H-RA-SM1数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) - 配件 SAMTEC MMCX-J-P-H-RA-SM1 MMCX-J-P-H-RA-SM1数据手册

MMCX-J-P-H-RA-SM1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.2125 ¥ 60.3686
50+ $ 6.1 ¥ 51.057
100+ $ 4.4375 ¥ 37.1419
500+ $ 3.5125 ¥ 29.3996
1000+ $ 3.2 ¥ 26.784
2500+ $ 2.575 ¥ 21.5528
库存: 1013
起订量: 51 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2552.85
