首页  >  产品百科  >  HDMR-19-01-S-SM-PF

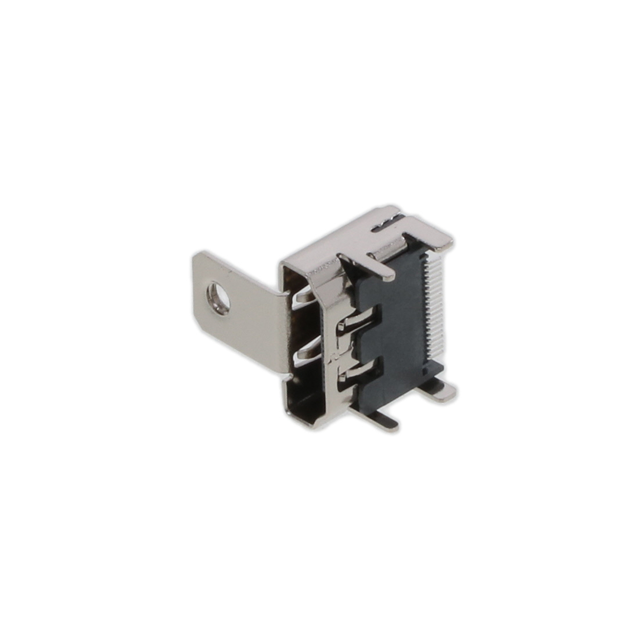

HDMR-19-01-S-SM-PF

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: 40V(AC) HDMI 1 19 RCP 贴片安装 15mm(长度)*12.16mm(高度)
供应商型号: SR-HDMR-19-01-S-SM-PF
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 HDMR-19-01-S-SM-PF

HDMR-19-01-S-SM-PF概述

    HDMI Receptacle HDMR 系列技术手册

    1. 产品简介


    HDMI Receptacle HDMR 系列是一种专为高清晰度多媒体接口(HDMI)设计的接插件。该系列主要用于音频视频传输,广泛应用于电视、投影仪、计算机显示器和其他多媒体设备中。HDMR 接口提供高速的数据传输速率和高清图像质量,适用于需要高分辨率视频和多声道音频的应用场景。

    2. 技术参数


    HDMR 系列的具体技术规格如下:
    | 参数 | 规格 |

    | 连接器位置数 | -19: (参见第1页图1)
    -29: (参见第4页) |
    | 屏蔽尾端风格 | -01: 通孔
    -02: 表面贴装(仅限19位) |
    | 镀层 | 19位:
    -S: 接触区 0.000030 英寸金
    -F: 接触区 0.000001 英寸金
    29位:
    -S: 接触区 0.000030 英寸金
    -F: 接触区 0.000001 英寸金 |
    | 引脚终端选项 | C8
    -PF: 面板法兰(参见第3页图4)
    -L: 锁定选项(仅限于HDMR-19-01-X-TH-PF-L, 参见第3页图5 和 HDMR-29-01-X-TH-PF-L, 参见第4页图8)
    -SM: 表面贴装
    -TH: 通孔(仅限于HDMR-19-01-X-TH-PF-L, 参见第3页图3) |
    | 封装 | -TR: 带盘式卷带(参见注释6和7)
    -FR: 全卷量带盘式卷带(参见注释6和7)
    空白: 托盘(参见注释3和6) |

    3. 产品特点和优势


    HDMR 系列的特点和优势在于其高可靠性和稳定性。它采用高质量的铜合金材料作为接触区,镍电镀壳体以确保机械强度和耐用性。表面贴装和通孔两种安装方式使产品具有极高的灵活性和易用性。此外,HDMR 系列支持高数据传输速率和高清图像质量,满足现代多媒体设备的需求。

    4. 应用案例和使用建议


    HDMR 系列广泛应用于各种消费电子产品,如电视、显示器和投影仪等。例如,在电视机中,HDMR 接口用于连接外部设备,如游戏机、蓝光播放器等,以实现高质量的音视频传输。在使用过程中,应确保正确安装屏蔽尾端和锁紧选项,以提高抗干扰能力和连接稳定性。

    5. 兼容性和支持


    HDMR 系列与大多数标准 HDMI 设备兼容,可轻松集成到现有系统中。制造商提供了详细的技术文档和支持服务,确保客户能够获得最佳的产品使用体验。此外,厂商还提供了多种封装选项,如带盘式卷带和托盘包装,以满足不同客户的包装需求。

    6. 常见问题与解决方案


    - 问题:无法安装屏蔽尾端
    - 解决方案:请确保选用正确的屏蔽尾端风格,并按照制造商提供的安装指南进行操作。如果仍然无法解决问题,建议联系技术支持团队获取进一步的帮助。
    - 问题:信号传输不稳定
    - 解决方案:检查接插件是否完全插入,并确保引脚与插座之间没有氧化或污染。如果仍存在问题,可能需要更换新的接插件。
    - 问题:数据传输速度慢
    - 解决方案:确认所使用的电缆符合 HDMI 标准,并且支持高速传输速率。若仍有疑问,可参考 HDMI 协会的官方文档。

    7. 总结和推荐


    综上所述,HDMR 系列是一款高品质、高性能的 HDMI 接口产品,具有广泛的适用性和良好的用户体验。其独特的设计和优异的性能使其成为现代多媒体设备的理想选择。我们强烈推荐这一系列产品,尤其是对于那些追求高质量音视频传输的应用场合。

HDMR-19-01-S-SM-PF参数

参数
公母头 RCP
规格 -
额定电压 40V(AC)
端口数 1
触头数量 19
类型 HDMI
长*宽*高 15mm(长度)*12.16mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

HDMR-19-01-S-SM-PF厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDMR-19-01-S-SM-PF数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC HDMR-19-01-S-SM-PF HDMR-19-01-S-SM-PF数据手册

HDMR-19-01-S-SM-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.9875 ¥ 42.5434
100+ $ 4.75 ¥ 40.5175
500+ $ 4.05 ¥ 34.5465
1000+ $ 3.8125 ¥ 32.5206
2500+ $ 3.35 ¥ 28.5755
库存: 5106
起订量: 62 增量: 1
交货地:
最小起订量为:50
合计: ¥ 2127.17
