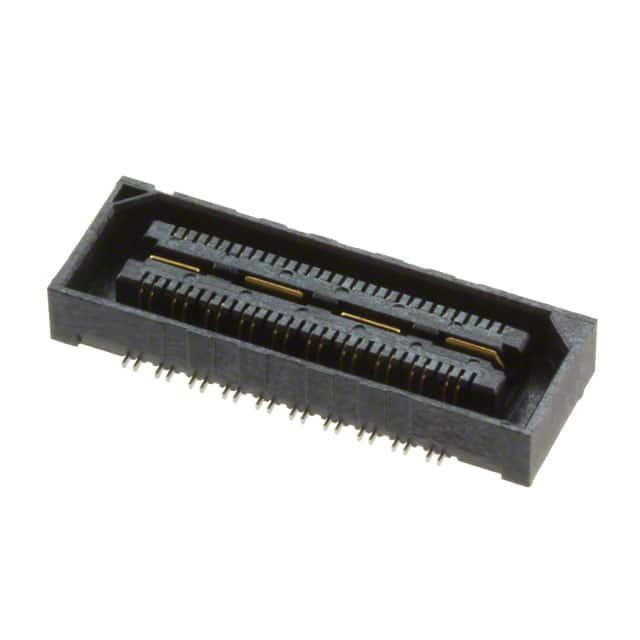

QSH-020-01-F-D-DP-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排母 插座, QSH系列, 直角, 表面
供应商型号: N-QSH-020-01-F-D-DP-A-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QSH-020-01-F-D-DP-A-K-TR

QSH-020-01-F-D-DP-A-K-TR概述

    高质量电子元器件产品技术手册

    1. 产品简介


    本技术手册详细介绍的是由Samtec公司生产的QSH-XXX-XX-X-D-DP-XXX-X-XX型差分对高密度插座装配件。这类产品广泛应用于高速信号传输系统中,如电信基础设施、服务器、数据中心和工业控制等领域。它们通过提供高性能的连接解决方案,确保了系统的稳定性和可靠性。

    2. 技术参数


    - 基本尺寸:插针数可选-020、-040、-060、-080、-100(每行);引脚间距为0.059英寸(1.50毫米)
    - 材料:绝缘体为黑色LCP材料;阻燃等级达到UL94V0
    - 终端:磷青铜材质;接地平面同样为磷青铜
    - 插入力:最小推力为4盎司(oz)
    - 接触力:接地平面最小保留力为8盎司(oz)
    - 接触镀层:可选择不同厚度的金镀层,包括3微米、10微米、30微米和50微米

    3. 产品特点和优势


    - 高可靠性:经过严格的设计和测试,确保在各种严苛环境下仍能保持高性能。
    - 多配置选项:用户可以根据具体需求选择不同的引脚数量、镀层类型和额外功能,如锁紧片、导向柱等。
    - 易于安装:提供了多种安装选项,如自定位销、摩擦锁等,使得安装过程更为简便高效。
    - 兼容性强:该产品不仅适用于特定的应用场景,还能与多种标准组件兼容,便于系统集成。

    4. 应用案例和使用建议


    - 电信基础设施:用于服务器间的数据交换,确保信号传输的稳定性和低延迟。
    - 数据中心:高密度插针设计适合高密度布线的需求,提升整体效率。
    - 工业控制:在自动化生产线中作为关键连接点,保证信号的可靠传输。
    使用建议:
    - 在选择合适的镀层时,需考虑环境因素及应用需求,例如对于高湿度或腐蚀性环境,建议使用较厚的金镀层以提高耐久性。
    - 对于需要快速原型开发的项目,建议采用带自定位销的版本以简化组装流程。

    5. 兼容性和支持


    - 兼容性:该产品可以与市面上常见的其他标准组件兼容,便于集成到现有的系统中。
    - 支持服务:Samtec公司提供详尽的技术文档和支持服务,包括安装指南、故障排查手册等,确保用户能够充分利用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入过程中阻力过大 | 检查插针与插座的清洁度,确保无灰尘和污物阻碍 |
    | 接触电阻异常高 | 确认选择的镀层类型符合要求,必要时重新焊接或更换组件 |

    7. 总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX型差分对高密度插座装配件是一款设计精良、性能优异的产品。它凭借多样化的配置选项、卓越的可靠性以及广泛的兼容性,在众多应用场景中展现出了极高的实用价值。无论是电信基础设施还是工业控制系统,这款产品都是值得信赖的选择。强烈推荐给那些寻求高性能连接解决方案的专业人士。

QSH-020-01-F-D-DP-A-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 500μm
端接 焊盘
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSH-020-01-F-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-020-01-F-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QSH-020-01-F-D-DP-A-K-TR QSH-020-01-F-D-DP-A-K-TR数据手册

QSH-020-01-F-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
