首页  >  产品百科  >  USB-AM-S-F-B-TH

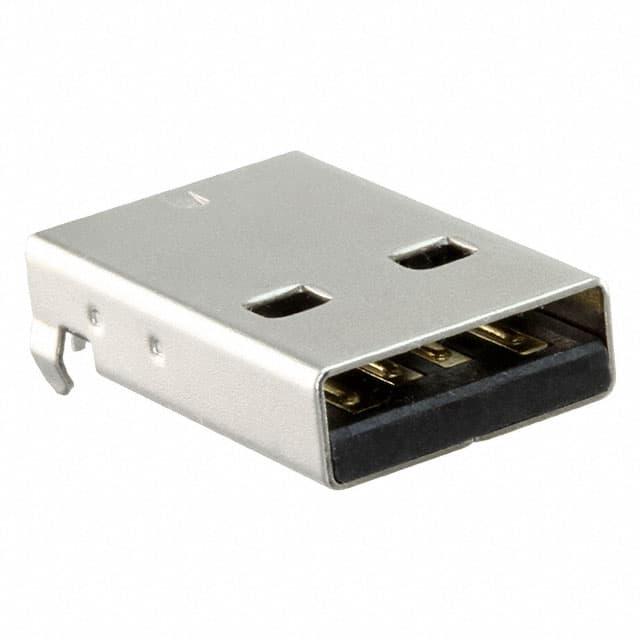

USB-AM-S-F-B-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: 30V(AC) USB-A (USB TYPE-A) USB 2.0 1 4 插头 水平安装,通孔安装
供应商型号: 3551287
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-AM-S-F-B-TH

USB-AM-S-F-B-TH概述

    USB-AM-S-X-X-TH-X 技术手册综述

    1. 产品简介


    USB-AM-S-X-X-TH-X 是一款用于 USB Type-A 接口的单脚右角连接器,专为 1mm 厚度的电路板设计。它主要用于电子设备间的高速数据传输和电源传输,适用于多种消费电子产品、计算机外围设备及工业控制系统等广泛的应用领域。

    2. 技术参数


    - 型号: USB-AM-S-X-X-TH-X
    - 颜色选项:
    - 黑色(-B)
    - 白色(-W)
    - 配置: 单脚(-S)
    - 镀层:
    - 金闪镀层(-F):在接触区域镀 0.000030" 的金,在尾部镀 100μin 的亮酸性锡,并带镍底层(详见注释 3 中的 -RC)。
    - 非金闪镀层(-S):在接触区域镀 0.000030" 的金,在尾部镀 100μin 的亮酸性锡,并带镍底层(详见注释 3 中的 -RC)。
    - RoHS 合规性: 符合无铅要求(-R)
    - 引脚类型: 通孔(-TH)
    - 尺寸参数:
    - 孔径:0.036"(4 个位置)
    - 引脚长度:2.50"
    - 无通孔直径:0.043"(2 个位置)

    3. 产品特点和优势


    - 高可靠性: 精确的尺寸控制确保了稳定可靠的连接。
    - 兼容性强: 与标准 USB Type-A 接口完全兼容。
    - 材料耐用: 使用磷青铜作为接触材料,并配有镍和锡镀层,提高了耐腐蚀性和机械强度。
    - 易于安装: 通孔设计方便安装和焊接。
    - 环保合规: 符合 RoHS 标准,采用无铅工艺。

    4. 应用案例和使用建议


    - 应用场景: 主要应用于个人电脑、手机充电器、USB 数据线等消费电子产品中。
    - 使用建议:
    - 在安装时,确保电路板上的焊盘对齐准确,避免短路。
    - 安装前,检查引脚是否有损坏或变形。
    - 为确保长期可靠性能,建议定期进行清洁维护。


    5. 兼容性和支持


    - 兼容性: USB-AM-S-X-X-TH-X 完全符合 USB Type-A 标准,能够与其他 USB 设备和电路板无缝连接。
    - 支持: SAMTEC 公司提供详尽的技术文档和客户支持服务,确保用户可以顺利使用产品并解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 连接不稳定,容易松动。
    - 解决方案: 检查电路板上的焊点是否足够牢固,必要时重新焊接。
    - 问题: 插拔时接触不良。
    - 解决方案: 清理连接器内部的灰尘和杂质,确保良好的电气接触。
    - 问题: 接触电阻过大。
    - 解决方案: 重新插入连接器,检查是否有异物阻碍接触面的紧密贴合。

    7. 总结和推荐


    USB-AM-S-X-X-TH-X 是一款高性能的 USB Type-A 连接器,具有高可靠性、易安装、环保兼容等特点。其广泛的应用范围和优异的技术性能使其成为众多电子设备的理想选择。综合考虑其优点和市场竞争力,强烈推荐使用此款连接器。
    通过以上详细的技术手册综述,我们可以看到 USB-AM-S-X-X-TH-X 在各个方面的表现都非常出色。无论是从技术参数还是应用案例来看,这款产品都是一款值得信赖的产品。

USB-AM-S-F-B-TH参数

参数
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 散装

USB-AM-S-F-B-TH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

USB-AM-S-F-B-TH数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC USB-AM-S-F-B-TH USB-AM-S-F-B-TH数据手册

USB-AM-S-F-B-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.3983
50+ ¥ 5.3983
100+ ¥ 4.8369
500+ ¥ 4.7505
1000+ ¥ 4.7505
2000+ ¥ 4.7505
库存: 198
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.39
直接购买
加入购物车
