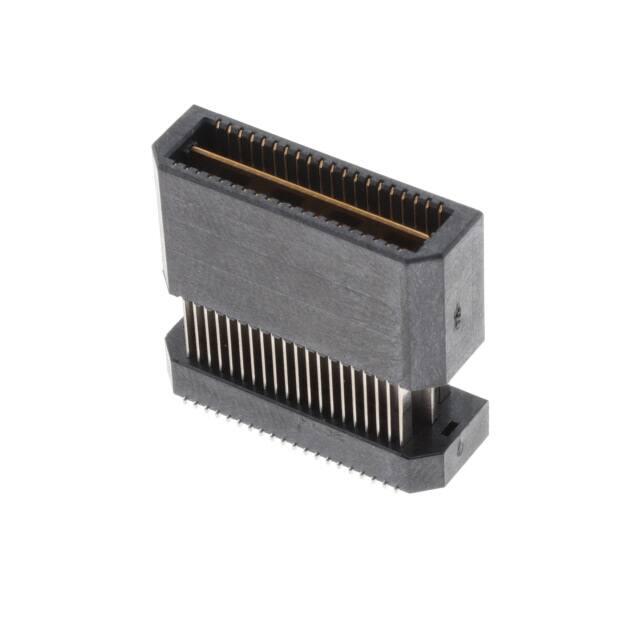

QTE-020-05-F-D-A

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 40pin SMD,P=0.8mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02005FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-05-F-D-A

QTE-020-05-F-D-A概述


    产品简介


    本文档描述的产品为双排高密度终端装配件(High Density Terminal Assemblies),型号包括QTE-20-XX-XX-D-XX和T-1G1-XX-XX。这些终端装配件主要用于电子设备的连接和接口,广泛应用于计算机、通信设备、医疗设备等领域。它们通过可靠的连接方式保证电子设备的正常运行。

    技术参数


    以下是该产品的主要技术规格:
    - 材料:绝缘材料为LCP,UL94V-0阻燃等级;插针和接地平面材料为磷青铜。
    - 尺寸:长度、宽度和高度根据具体型号不同而变化,详细尺寸请参见图纸。
    - 电气特性:最小终端保持力为8盎司,最小接地平面保持力为1磅。
    - 包装:提供盘装(Trays)和带状盘装(Tape & Reel)两种包装方式,包装数量视型号而定。
    - 插针:可以延伸出墙体的最大距离为0.003英寸。
    - 兼容性选项:提供多种插针样式(-01至-10)、导轨锁定(LC)、螺钉下压(SD)、摩擦锁(FL)等多种配置选项。

    产品特点和优势


    - 高可靠性:采用磷青铜材质,确保长期稳定的工作性能。
    - 多功能设计:提供多种安装和固定选项,适应不同的安装需求。
    - 高密度设计:适用于空间紧凑的设计场合,提高设备集成度。
    - 多样化选择:用户可以根据需要选择不同的电镀类型和安装方式,灵活性高。

    应用案例和使用建议


    该终端装配件可应用于各种高密度连接场景,例如数据中心、工业自动化设备、医疗仪器等。为了更好地发挥其性能,建议在设计时注意以下几点:
    - 正确的插入力:由于部分选项如导轨锁定(LC)可能需要较高的插入力,因此手动安装可能更为稳妥。
    - 合理布局:在电路板上进行合理的布局,以避免电磁干扰和其他电气问题。
    - 环境适应性:确保设备的工作环境符合技术手册中的工作温度和湿度范围。

    兼容性和支持


    该产品与其他标准电气组件具有良好的兼容性,但具体细节需参考厂商提供的详细文档。厂商提供了全面的技术支持和服务,包括产品选型、安装指导和技术咨询等。

    常见问题与解决方案


    1. 插入力过高:对于带有导轨锁定(LC)选项的终端装配件,如果发现插入力过高,建议采用手动安装方式,而不是自动放置。
    2. 包装数量限制:对于某些选项如导轨锁定(LC),包装数量有限制,通常最大为40个位置。
    3. 正确识别插针方向:确保在安装过程中,插针的方向与设计图纸一致,避免安装错误。

    总结和推荐


    综上所述,双排高密度终端装配件QTE-20-XX-XX-D-XX和T-1G1-XX-XX凭借其高可靠性、多功能设计和多样化选择,在各类电子设备中表现出色。特别是在空间紧凑和高密度要求的应用场景中,它们的表现尤为突出。我们强烈推荐在相关项目中使用这些产品,以提升整体性能和可靠性。

QTE-020-05-F-D-A参数

参数
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-05-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-05-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-020-05-F-D-A QTE-020-05-F-D-A数据手册

QTE-020-05-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.35 ¥ 87.4575
10+ $ 9.2016 ¥ 77.7535
25+ $ 8.8128 ¥ 74.4682
108+ $ 6.9768 ¥ 58.954
504+ $ 5.7435 ¥ 48.5326
1008+ $ 4.7985 ¥ 40.5473
2016+ $ 3.948 ¥ 33.3606
库存: 135
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 87.45
