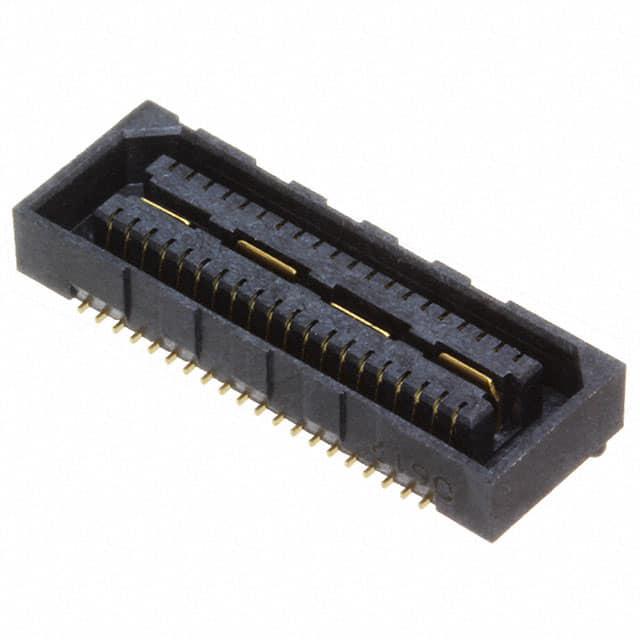

QSE-020-01-H-D-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距20p单排排母 板对板, QSE系列, 直角, 表面
供应商型号: 3748138
供应商: 海外现货
标准整包数: 1

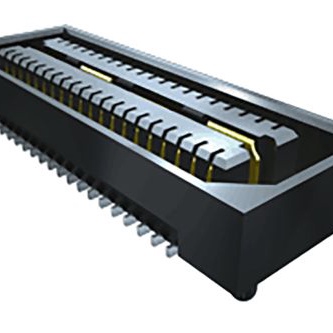

SAMTEC 背板连接器 - ARINC QSE-020-01-H-D-A

QSE-020-01-H-D-A概述


    产品简介


    产品名称:QSE-XXX-01-XXX-D-XXX-XX-X-XX
    QSE-XXX-01-XXX-D-XXX-XX-X-XX是一款双行高密度插座组件,专为精密电子设备设计。它广泛应用于电信、工业自动化、医疗设备和消费电子等领域。该产品主要用于信号传输和接地功能,确保系统稳定性和可靠性。

    技术参数


    - 总针数:020, 040, 060(单行),080, 100(可选)
    - 排间距:0.0315英寸(0.800毫米)
    - 最大针数:60个(带T&R包装)
    - 绝缘材料:LCP(UL94V-0级),黑色
    - 接触材料:磷青铜
    - 接地平面材料:磷青铜
    - 工作温度范围:-55°C至+125°C
    - 接触力:最小8盎司(每个接触点)
    - 针长:0.128英寸(3.251毫米)

    产品特点和优势


    1. 高密度设计:该产品采用高密度布局,可容纳更多针数,满足紧凑空间的需求。
    2. 多种接触镀层选择:提供多种接触镀层选项(3μ", 10μ", 30μ", 50μ"金,90/10锡铅合金),以适应不同应用需求。
    3. 兼容性锁紧选项:提供多种锁紧选项,如锁紧夹(Locking Clips)、导轨(Guide Posts)和摩擦锁(Friction Locks),增强连接稳定性。
    4. 定制化选项:可根据客户需要选择不同的锁紧方式、接触材料和包装方式,实现高度个性化的设计。

    应用案例和使用建议


    QSE-XXX-01-XXX-D-XXX-XX被广泛用于电信设备、高速网络接口和自动化控制模块中。例如,在电信设备中,该产品可作为连接器用于各种通信设备之间,提供高速信号传输和可靠的接地性能。
    使用建议:
    - 在设计阶段应充分考虑工作环境因素,确保插座组件能够在特定温度范围内正常工作。
    - 使用导轨(Guide Posts)选项时,建议手动放置以确保正确安装。

    兼容性和支持


    QSE-XXX-01-XXX-D-XXX-XX与其他标准电子元器件具有良好的兼容性。制造商提供了全面的技术支持,包括详细的技术文档和在线支持服务。对于复杂的应用场景,制造商还提供定制化的技术支持和服务。

    常见问题与解决方案


    1. 问题:插拔过程中出现松动现象。
    - 解决方案:检查是否使用了适当的锁紧选项,如锁紧夹或导轨,必要时更换正确的锁紧配件。
    2. 问题:接地不良导致信号干扰。
    - 解决方案:确认接地平面的材料选择是否合理,并检查连接是否稳固。必要时增加额外的接地平面。
    3. 问题:在高温环境下工作,接触不良。
    - 解决方案:选择高温耐受材料的镀层,如50μ"电抛光选择性金镀层,并确保正确的安装和环境条件。

    总结和推荐


    QSE-XXX-01-XXX-D-XXX-XX凭借其高密度设计、丰富的配置选项和优良的兼容性,成为电信、工业自动化和医疗设备等领域的理想选择。其独特的接触镀层和锁紧机制提供了卓越的可靠性和稳定性。因此,强烈推荐该产品用于需要高性能连接器的应用场景。

QSE-020-01-H-D-A参数

参数
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-H-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-H-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QSE-020-01-H-D-A QSE-020-01-H-D-A数据手册

QSE-020-01-H-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
