06T-JWPF-VSLE-D

产品分类: 背板连接器 - ARINC
厂牌: JST
产品描述: JST 连接器外壳, 6路, 2mm节距, 2行
供应商型号: 26M-06T-JWPF-VSLE-D
供应商: 云汉优选
标准整包数: 1

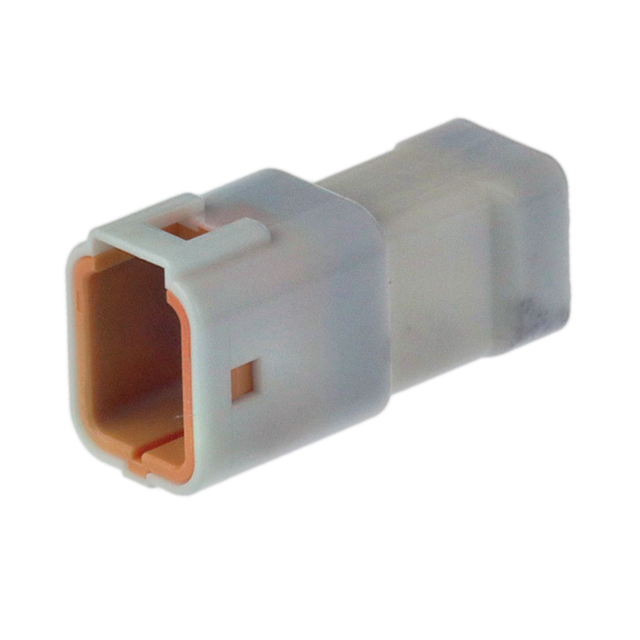

JST 背板连接器 - ARINC 06T-JWPF-VSLE-D

06T-JWPF-VSLE-D概述

    JWPF Connector 技术手册

    产品简介


    JWPF连接器是一款专门用于需要防水性能的应用场合的线对线连接器。它具备IPX7级别的防水性能,符合IEC 60529标准。适用于各种需要高度可靠和稳定连接的环境中,例如工业自动化、户外设施及任何可能暴露于水或潮湿环境的应用场景。

    技术参数


    | 参数 | 规格 |

    | 电流等级 | 3 A AC/DC (AWG #22) |
    | 电压等级 | 100 V AC/DC |
    | 温度范围 | -55℃ 至 +85℃ |
    | 接触电阻 | 初始值/最大10mΩ
    测试后/最大15mΩ |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 耐压 | 在1,000 VAC下无击穿或闪络 |
    | 导体尺寸 | AWG #26至AWG #22 (0.13 mm²至0.33 mm²) |
    | 绝缘外径 | φ 1.4 mm至φ 1.7 mm |
    | 防水等级 | IPX7 (符合IEC 60529) |

    产品特点和优势


    JWPF连接器具备多项独特的优势:
    - 防水性能:通过IPX7等级的防水认证,确保在恶劣环境下的可靠连接。
    - 预安装密封环:提供额外的保护,增强密封性。
    - 双弹簧结构:增强连接的稳固性和稳定性。
    - 内锁机制:防止意外断开。
    - 材质优良:使用PBT材料,UL94V-0等级,耐高温且阻燃。
    这些特点使得JWPF连接器在各类应用中表现出色,尤其适合在户外及高湿度环境下使用。

    应用案例和使用建议


    应用场景:
    - 工业自动化:应用于机器人的信号传输,控制系统的电源分配。
    - 户外设施:如户外监控摄像头、太阳能系统等。
    - 车辆制造:用于汽车内部线束连接。
    使用建议:
    - 安装时请严格按照技术手册中的指导进行操作,以确保连接器的性能。
    - 建议在每次使用前检查连接器的密封圈是否完好无损。
    - 定期清洁和检查连接器以延长其使用寿命。

    兼容性和支持


    - 兼容性:JWPF连接器可与市场上多种标准规格的线材兼容,确保易于集成到现有系统中。
    - 支持和维护:用户可以通过JST公司的技术支持获取帮助。此外,JST公司还提供详尽的技术文档,方便用户了解产品的详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器在湿气环境中失效 | 检查密封圈是否完好,如有损坏应及时更换。 |
    | 电流容量不足 | 确保所使用的电线符合推荐规格,避免过载。 |
    | 连接不稳定 | 检查连接器的锁紧机构是否到位。 |

    总结和推荐


    综上所述,JWPF连接器凭借其卓越的防水性能、稳定的接触电阻和坚固耐用的设计,在各种严苛环境下均能表现出色。特别是在需要高度可靠的连接器的工业自动化和户外设施等领域中,JWPF连接器无疑是一个理想的选择。强烈推荐使用JWPF连接器以确保您的项目能够安全、可靠地运行。

06T-JWPF-VSLE-D参数

参数
长*宽*高 9.8mm(长度)*12.8mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

06T-JWPF-VSLE-D厂商介绍

JST(日本压着端子制造株式会社)是一家总部位于日本大阪的全球性电子连接器制造商,成立于1957年。JST公司专注于研发、生产和销售各种电子连接器,包括端子、线束、传感器等,广泛应用于汽车、工业控制、医疗设备、消费电子等领域。

JST的主营产品分类主要包括:
1. 端子和连接器:包括圆形、扁平、直角等不同形状和尺寸的端子,以及相应的连接器。
2. 线束:提供定制化的线束解决方案,满足不同设备和应用的需求。
3. 传感器:包括温度、湿度、压力等多种传感器,用于监测和控制各种环境参数。

JST的优势在于:
1. 技术创新:JST拥有强大的研发能力,不断推出新技术和产品,满足市场的变化需求。
2. 品质保证:JST注重产品质量,通过严格的质量控制和检测流程,确保产品的可靠性和稳定性。
3. 定制服务:JST提供定制化的产品和服务,根据客户的具体需求,提供个性化的解决方案。
4. 全球布局:JST在全球设有多个生产基地和销售网络,能够快速响应各地市场的需求。

06T-JWPF-VSLE-D数据手册

厂牌 PDF简要描述 下载
JST 背板连接器 - ARINC JST 06T-JWPF-VSLE-D 06T-JWPF-VSLE-D数据手册

06T-JWPF-VSLE-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.1316
10+ ¥ 8.0208
100+ ¥ 6.6379
500+ ¥ 6.1111
1000+ ¥ 5.6618
库存: 3234
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 10.13
