首页  >  产品百科  >  LSS-120-01-F-DV-A

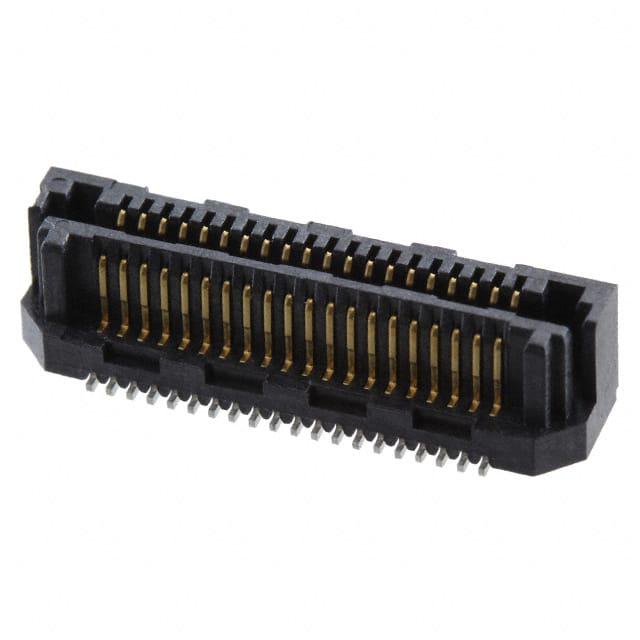

LSS-120-01-F-DV-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Conn Socket and Terminal Strip SKT/HDR 40 POS 0.635mm Solder ST SMD Tube
供应商型号: SR-LSS-120-01-F-DV-A
供应商: 海外现货
标准整包数: 1
SAMTEC 背板连接器 - ARINC LSS-120-01-F-DV-A

LSS-120-01-F-DV-A概述


    产品简介


    本文档介绍了来自Samtec公司的一款连接器产品——LSS-1XX-XX-XX-DV-XX-XX。这是一款双垂直设计的连接器,适用于多种电子设备和电路板之间的信号传输。该连接器的主要功能是实现高密度的电连接,具有卓越的电气性能和可靠的机械性能,广泛应用于通信、计算机、工业自动化等多个领域。

    技术参数


    | 参数 | 描述 |

    | 引脚样式 | -01:3mm(见表3)
    -02:6mm(见表3)
    -03:4mm(见表3) |
    | 镀层规格 | -L:接触区10μ"金,尾部镀锡
    -F:接触区3μ"金,尾部镀锡
    -H:接触区30μ"金,尾部3μ"金 |
    | 行规格 | -K:聚酰亚胺薄膜(见图2,页2) |
    | 选项 | -TR:带卷装(见备注8)
    -FR:全卷装(见备注9) |
    | -DV | 双垂直方向 |
    | -A | 对准销(仅-01引脚样式要求;-02和-03为可选项) |
    | -LC | 锁定夹(仅-02和-03引脚样式;见图3,页2) |

    产品特点和优势


    该连接器采用了双垂直设计,提供了高密度的电连接,适合空间受限的应用场景。其独特的锁定夹和对准销设计确保了安装过程的便捷性和连接的稳定性。此外,该连接器在电气性能方面表现出色,能够满足高速信号传输的要求,适用于通信和计算领域。在机械强度上,其锁紧力达到了0.75磅,远超行业标准,保证了长期稳定的工作性能。

    应用案例和使用建议


    该连接器广泛应用于通信设备、服务器主板和工业控制板等场合。例如,在通信设备中,它用于板间互连,确保高速信号的可靠传输。在使用过程中,应注意正确的安装方向和锁紧力度,以避免因安装不当导致的连接失效。对于特定的应用需求,可以根据具体的技术参数选择合适的引脚样式和镀层规格,从而获得最佳的性能表现。

    兼容性和支持


    该连接器具有良好的兼容性,可以与现有的各种电路板设计无缝对接。Samtec公司提供全面的技术支持和售后服务,包括详尽的产品文档和技术指导。客户可以通过电子邮件联系技术支持团队(contact@samtec.com),获取更多关于产品使用和故障排除的信息。

    常见问题与解决方案


    1. 问题:连接器无法正确锁紧
    - 解决方案:检查锁定夹是否正确安装,确保锁紧力达到0.75磅以上。
    2. 问题:信号传输不稳定
    - 解决方案:检查引脚样式和镀层规格是否符合应用需求,重新调整安装角度和位置。
    3. 问题:连接器出现松动
    - 解决方案:确认安装过程中是否有足够的锁紧力,并检查是否正确选择了对准销和锁定夹。

    总结和推荐


    总体而言,LSS-1XX-XX-XX-DV-XX-XX连接器凭借其双垂直设计、高密度电连接、卓越的电气和机械性能,在多种应用领域中表现出色。无论是通信、计算还是工业自动化领域,这款连接器都是一款值得信赖的选择。我们强烈推荐这款产品给需要高性能连接解决方案的工程师和设计师们。

LSS-120-01-F-DV-A参数

参数
长*宽*高 17.45mm(长度)*4.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

LSS-120-01-F-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSS-120-01-F-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC LSS-120-01-F-DV-A LSS-120-01-F-DV-A数据手册

LSS-120-01-F-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.7875 ¥ 32.3074
100+ $ 3.2875 ¥ 28.0424
500+ $ 2.7875 ¥ 23.7774
1000+ $ 2.4625 ¥ 21.0051
2000+ $ 2.2125 ¥ 18.8726
5000+ $ 1.95 ¥ 16.6335
库存: 5528
起订量: 81 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1615.37
直接购买
加入购物车
