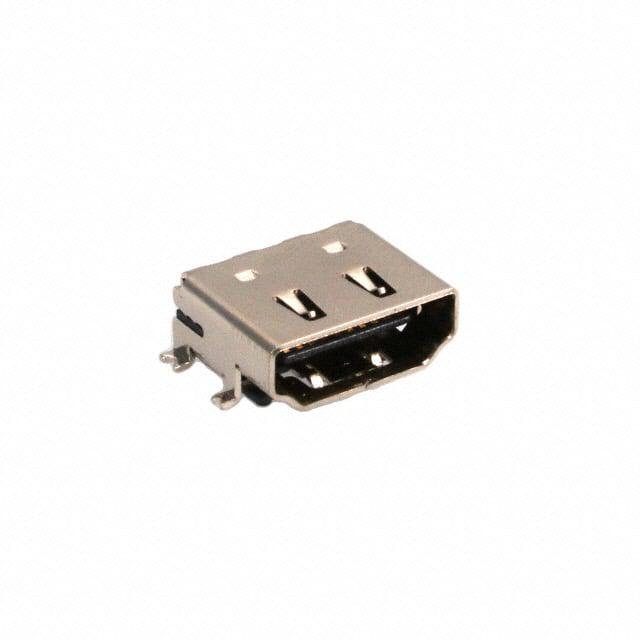

HDMR-19-02-F-SM

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: 40V(AC) HDMI 1 19 插头 水平安装,贴片安装 17.2mm(长度)*12.16mm(高度)
供应商型号: SR-HDMR-19-02-F-SM
供应商: 海外现货
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 HDMR-19-02-F-SM

HDMR-19-02-F-SM概述

    HDMI Receptacle 技术手册

    产品简介


    HDMI Receptacle 是一种高可靠性的电子连接器,主要用于高速数据传输和音频信号的传输。该系列产品适用于消费电子设备(如电视、投影仪)、计算机外围设备及专业视听设备等领域。通过提供稳定的电气连接和高效的信号传输,HDMI Receptacle 成为了众多电子设备不可或缺的组成部分。

    技术参数


    HDMI Receptacle 的技术规格详细如下:
    - 引脚数量:HDMR-19-01-X-XX 和 HDMR-29-01-X-XX 型号分别有 19 和 29 个引脚位置。
    - 屏蔽尾部样式:
    - 通过孔式(TH):适用于传统电路板设计。
    - 表面贴装式(SM):便于自动化生产,提高组装效率。
    - 镀层选项:
    - 金镀层(S):接触面积 0.000030 英寸,适用于高频信号传输。
    - 镀锡铜(F):接触面积 0.000001 英寸,适合一般应用。
    - 尾部选项:
    - 面板法兰(PF):适用于需要固定安装的应用。
    - 锁紧选项(L):确保连接器牢固不易松动。
    - 表面贴装(SM):适用于自动装配线。
    - 材料:
    - 绝缘体:高温热塑性塑料(UL94V-0 级别),符合 RoHS 标准。
    - 接触件:铜合金。
    - 外壳:镀镍黄铜。
    - 尺寸公差:
    - 详细尺寸参见图纸,标准公差范围为 ±0.004 英寸。


    产品特点和优势


    HDMI Receptacle 在多个方面表现出色:
    - 高可靠性:采用优质材料和精密制造工艺,确保长期稳定工作。
    - 兼容性广泛:支持多种安装方式和引脚配置,适用于不同应用场景。
    - 高性能传输:具备优良的电气特性,能够支持高清视频和多通道音频信号的高效传输。
    - 便捷安装:表面贴装设计便于自动化生产和快速组装。

    应用案例和使用建议


    HDMI Receptacle 广泛应用于各类电子产品中,如电视机顶盒、多媒体播放器和高端音响系统。对于具体应用场合,建议根据设备需求选择合适的引脚配置和安装方式,以达到最佳效果。例如,在某些特定环境下,选择带锁紧功能的型号能显著提高系统的稳定性。

    兼容性和支持


    HDMI Receptacle 具备良好的兼容性,可与市面上大多数 HDMI 设备和标准相匹配。厂商提供了详细的安装指南和技术支持,确保用户能够顺利完成安装和调试。此外,产品通过了 RoHS 认证,符合环保标准。

    常见问题与解决方案


    1. 问:如何正确选择引脚数量?
    - 答:依据具体设备需求,通常情况下,19 引脚的型号适用于基础功能,而 29 引脚型号则适用于需要额外功能(如以太网传输)的应用。

    2. 问:怎样确保安装稳固?
    - 答:对于需要固定安装的应用,选择面板法兰或带锁紧功能的型号,严格按照安装指南操作,确保安装稳固无误。

    总结和推荐


    总体而言,HDMI Receptacle 以其出色的性能和广泛的适用性,在市场上占据了重要的地位。无论是从可靠性、兼容性还是便捷性来看,这款产品都表现出色,特别适合追求高质量和高性能应用的用户。因此,我们强烈推荐 HDMI Receptacle 作为高速数据和音频信号传输的理想选择。

HDMR-19-02-F-SM参数

参数
公母头 插头
规格 -
额定电压 40V(AC)
端口数 1
触头数量 19
类型 HDMI
长*宽*高 17.2mm(长度)*12.16mm(高度)
安装方式 水平安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

HDMR-19-02-F-SM厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HDMR-19-02-F-SM数据手册

厂牌 PDF简要描述 下载
SAMTEC USB/DVI/HDMI 连接器 SAMTEC HDMR-19-02-F-SM HDMR-19-02-F-SM数据手册

HDMR-19-02-F-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.5625 ¥ 38.9181
100+ $ 3.875 ¥ 33.0538
500+ $ 3.45 ¥ 29.4285
1000+ $ 2.9375 ¥ 25.0569
2000+ $ 2.7625 ¥ 23.5641
5000+ $ 2.425 ¥ 20.6853
库存: 1642
起订量: 67 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1945.9
直接购买
加入购物车
