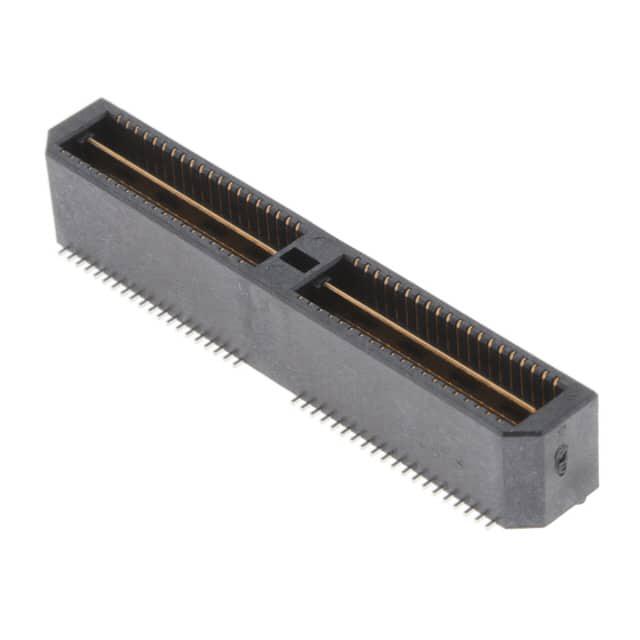

QTE-040-02-F-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 水平, 表面
供应商型号: 4178280
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-040-02-F-D-A-K-TR

QTE-040-02-F-D-A-K-TR概述

    电子元器件技术手册

    产品简介


    本技术手册详细介绍了由Samtec Inc.生产的高性能双排高密度终端组件(Double Row High Density Terminal Assembly)。该组件广泛应用于电子制造领域,如通信设备、计算机、工业自动化控制设备等。该组件具备多种配置选项,可以根据不同的应用场景进行定制。

    技术参数


    以下是从技术手册中提取的主要技术规格和性能参数:
    - 引脚数量:20-100个(以每行20为单位递增)
    - 包装方式:托盘包装、带卷包装
    - 引脚规格:
    - 引脚风格:01 - 1.680 mm,02 - 2.861 mm,03 - 4.042 mm,04 - 6.010 mm
    - 引脚镀层:金、锡铅、镍金
    - 材料:绝缘体材料为LCP,颜色为黑色;终端和接地平面材料为磷青铜
    - 插入力:最小终端保留力为8盎司,最小接地平面保留力为1磅
    - 尺寸:每个部件长度为2.03 mm
    - 公差:长度 ±0.01 mm,角度 ±2度

    产品特点和优势


    该组件具有以下几个显著特点和优势:
    - 高密度设计:通过双排布局,可以在较小的空间内实现更高的引脚密度,适用于紧凑型设计。
    - 多种配置选项:用户可以根据具体需求选择不同的引脚数量、引脚风格、包装方式和镀层类型,从而灵活应对各种应用场景。
    - 坚固耐用:采用磷青铜材料制成,确保长时间使用后依然保持良好的电气连接性能。
    - 兼容性强:适配多种引脚风格和引脚镀层,提高了与不同电路板和元器件的兼容性。

    应用案例和使用建议


    根据技术手册中的应用场景,该组件主要适用于以下几个方面:
    - 通信设备:用于网络交换机、路由器等通信设备中的高速信号传输。
    - 计算机:适用于主板、显卡、硬盘等关键组件的互连。
    - 工业自动化:可用于工业控制设备中的信号接口,提供稳定可靠的连接。
    使用建议:
    - 在插入引脚时需注意保持正确的方向和力度,避免过度弯曲导致引脚损坏。
    - 定期检查连接处是否有氧化或磨损现象,及时更换或清理,以保证连接可靠性。

    兼容性和支持


    该组件与其他电子元器件和设备之间具有良好的兼容性。制造商提供了多种引脚风格和镀层选项,确保可以与市场上主流的电子设备配合使用。此外,Samtec Inc.还提供了全面的技术支持和售后服务,包括产品咨询、安装指导、故障排查等。

    常见问题与解决方案


    根据技术手册中的常见问题及解决方案,列出了几个常见的使用问题及其解决方法:
    - 问题一:插入过程中出现过度摩擦。
    - 解决方案:确保插入方向正确,且力度适中。必要时可使用专用工具辅助插入。

    - 问题二:连接松动或接触不良。
    - 解决方案:检查连接部位是否清洁,确保无氧化或污染物。重新插入并检查是否有损坏。

    总结和推荐


    综上所述,这款由Samtec Inc.生产的双排高密度终端组件凭借其高密度设计、多种配置选项和坚固耐用等特点,在多个领域的应用中表现出色。无论是在通信设备、计算机还是工业自动化控制设备中,都能够提供稳定可靠的连接解决方案。我们强烈推荐使用此款组件,以提升整体系统的可靠性和性能。

QTE-040-02-F-D-A-K-TR参数

参数
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 80pin
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-02-F-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-02-F-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-040-02-F-D-A-K-TR QTE-040-02-F-D-A-K-TR数据手册

QTE-040-02-F-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 56.1751
10+ ¥ 50.3329
25+ ¥ 50.3329
50+ ¥ 49.4341
100+ ¥ 48.5353
300+ ¥ 48.5353
600+ ¥ 48.5353
库存: 53
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 56.17
