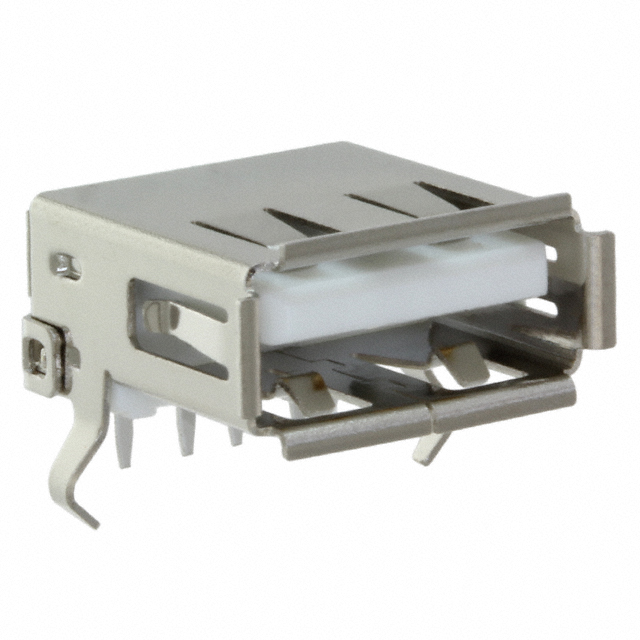

USB-A-S-S-W-TH

产品分类: USB/DVI/HDMI 连接器
厂牌: SAMTEC
产品描述: Samtec USB2.0A母座 USB连接器, USB-A系列, 通孔安装, 1端口, 焊接端接
供应商型号: AV-A-USB-A-S-S-W-TH
供应商: Avnet
标准整包数: 1
SAMTEC USB/DVI/HDMI 连接器 USB-A-S-S-W-TH

USB-A-S-S-W-TH概述

    USB-A-S-X-X-TH-X 技术手册

    1. 产品简介


    USB-A-S-X-X-TH-X 是一种通过孔(Thru-Hole)连接器,专用于USB-A接口。它的主要功能是实现USB设备与主板之间的物理连接。此连接器在多个应用领域中非常实用,例如计算机外围设备、移动存储设备、多媒体设备等。

    2. 技术参数


    - 类型: USB-A 单个孔
    - 颜色选项: 黑色(B),白色(W)
    - 配置: 单个
    - 电镀规格:
    - 金闪光于插合区域,哑光锡于尾部(F)
    - 选择性电镀,0.000030英寸金于插合区域,哑光锡于尾部(S)
    - RoHS合规性: RoHS符合(R)
    - 终端类型: 通孔(TH)
    尺寸参数:
    - 顶视图:长7.00±0.15mm,宽2.00±0.08mm
    - 侧视图:长14.6mm,宽6.95mm,高0.57mm
    - 尾部长度:12.80±0.25mm,厚度0.504±0.010mm
    - 插针尺寸:直径0.80±0.17mm,长2.56±0.10mm
    - 引脚间距:2.4mm,间距0.09mm
    绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    接触材料: 磷青铜
    屏蔽材料: 黄铜,镍镀层

    3. 产品特点和优势


    USB-A-S-X-X-TH-X 的设计注重耐用性和可靠性。它采用磷青铜作为接触材料,黄铜镍镀层作为屏蔽材料,以提供更好的信号传输效果和电磁干扰保护。选择性电镀可以在关键区域实现更高的耐久性和稳定性。RoHS合规性确保其环保且适用于广泛的电子产品。

    4. 应用案例和使用建议


    该连接器广泛应用于计算机、移动存储设备及多媒体播放器等。对于需要通过孔安装的应用场景尤为适用。为了最大化其效能,建议在组装时使用推荐的PCB布局,并确保引脚正确对齐。此外,在进行焊接时应注意温度控制,避免过度加热损坏连接器。

    5. 兼容性和支持


    USB-A-S-X-X-TH-X 支持标准的USB-A接口协议,兼容所有标准USB设备。制造商SAMTEC提供详尽的技术支持,包括产品使用指南、安装步骤和常见问题解答。

    6. 常见问题与解决方案


    Q1: 连接器无法稳固插入插座?
    A1: 检查插头和插座是否有异物,确保正确对齐并施加适当压力。
    Q2: 焊接后发现引脚弯曲?
    A2: 在焊接过程中,使用适当的温度和焊接工具,避免过度热应力。

    7. 总结和推荐


    综上所述,USB-A-S-X-X-TH-X 连接器具有坚固耐用、可靠性和兼容性强的特点,特别适合需要通过孔安装的USB设备。因此,强烈推荐在各种应用中使用此款连接器。如果您有任何疑问或需要更多技术支持,欢迎联系制造商SAMTEC获取帮助。

USB-A-S-S-W-TH参数

参数
公母头 插头
规格 USB 2.0
额定电压 30V(AC)
端口数 1
触头数量 4
类型 USB-A (USB TYPE-A)
长*宽*高 15.75mm(长度)*14.1mm(高度)
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘

USB-A-S-S-W-TH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
