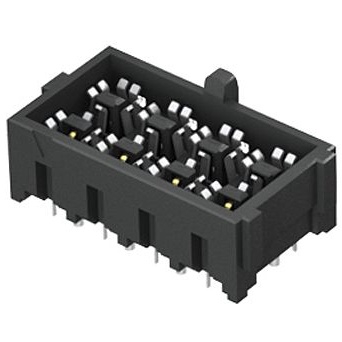

IJ5-02-05.0-L-D-1-TR

厂牌: SAMTEC
产品描述: Samtec 4mm间距4p双排排母 板对板, IJ5系列, 直角, 通孔安装
供应商型号: SR-IJ5-02-05.0-L-D-1-TR
供应商: 海外现货
标准整包数: 225
SAMTEC 同轴连接器(RF) - 配件 IJ5-02-05.0-L-D-1-TR

IJ5-02-05.0-L-D-1-TR概述

    # 电子元器件产品技术手册

    产品简介


    本产品属于射频连接器系列,型号为IP5-RA。它是一种用于实现高隔离度和高速信号传输的高可靠性射频插头,主要应用于高频通信设备、测试仪器、医疗设备等领域。IP5-RA插头能够提供出色的电气性能,满足严格的工业标准要求。

    技术参数


    以下是IP5-RA插头的主要技术规格:
    | 参数 | 规格 |

    | 外壳材料 | 铜合金 |
    | 绝缘材料 | 黑色LCP |
    | 接触材料 | 铜合金 |
    | 电镀 | Au或Sn,厚度50µ" (1.27 µm) Ni |
    | 垂直电流承载能力 | 信号:每针2.36A(相邻两针供电) |
    接地:每针4.4A(相邻两针供电) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | IP5: >35,000 MΩ |
    IP5-RA: 25,000 MΩ |
    | 接触电阻 | IP5: 中心<34 mΩ;外侧<7 mΩ |
    IP5-RA: 中心20 mΩ;外侧5 mΩ |
    | 耐电压 | IP5: 600 VAC |
    IP5-RA: 190 VAC |
    | 工作电压 | IP5: 200 VAC |
    IP5-RA: 190 VAC |

    产品特点和优势


    独特功能
    - 高可靠性:具有卓越的机械强度和抗振性能,适用于恶劣的工作环境。
    - 高隔离度:在不同频率下的隔离度达到60 dB以上,确保信号传输的稳定性和纯净度。
    - 高速信号传输:可实现高达21.0 Gbps的数据传输速率,适合高速通信系统。
    - 多种选择:提供多种不同的电缆夹持和尾部选项,以适应不同的应用需求。
    优势
    - 多功能性:可以与多个系列的产品配套使用,扩大其应用范围。
    - 易于集成:通过标准接口和简单的设计,使得装配更加便捷。
    - 长期稳定性:经过严格测试,能够在长时间运行中保持良好的电气性能。

    应用案例和使用建议


    应用场景
    - 电信基础设施:用于基站、路由器等关键设备的互连。
    - 医疗设备:应用于高性能的医疗成像设备。
    - 科研仪器:在精密测量设备中使用,提高测量精度。
    使用建议
    - 布线规划:由于具有较高的隔离度,建议在布置线路时充分考虑信号间的干扰影响,确保布线距离符合规范。
    - 连接方式:推荐采用正确的电缆夹持方式,以减少接触电阻并提高整体连接可靠性。
    - 温度管理:在极端温度环境下使用时,需特别注意环境条件对插头性能的影响。

    兼容性和支持


    IP5-RA插头设计时已考虑到广泛的兼容性问题,它可以与IJ5、IJ5C系列的其他产品配合使用。制造商提供了全面的技术支持和维护服务,用户可通过Samtec官网获取更多详细资料和指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头连接不稳定 | 检查电缆夹持装置是否安装正确。 |
    | 信号传输出现干扰 | 重新检查布线是否符合标准规范。 |
    | 长时间使用后接触电阻增加 | 定期进行清洁处理,确保接点无氧化层。 |

    总结和推荐


    IP5-RA射频插头以其出色的整体性能、多样的应用场景和优秀的客户支持,在市场上占据了重要的地位。鉴于其出色的稳定性和可靠性能,我们强烈推荐在需要高可靠性的高频通信和精密测量环境中使用此产品。

IJ5-02-05.0-L-D-1-TR参数

参数
基体镀层 -
配件类型 -
类型 Jack,Male Pin
颜色 -
长*宽*高 9.74mm(长度)*5.74mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

IJ5-02-05.0-L-D-1-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IJ5-02-05.0-L-D-1-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 同轴连接器(RF) - 配件 SAMTEC IJ5-02-05.0-L-D-1-TR IJ5-02-05.0-L-D-1-TR数据手册

IJ5-02-05.0-L-D-1-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
225+ $ 10.05 ¥ 85.7265
675+ $ 9.575 ¥ 81.6748
1125+ $ 9.125 ¥ 77.8363
库存: 0
起订量: 225 增量: 225
交货地:
最小起订量为:225
合计: ¥ 0
