QTE-020-05-F-D-A-K

厂牌: SAMTEC
产品描述: 焊盘 800μm 2 40pin 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTE02005FDAK
供应商: Mouser
标准整包数: 1

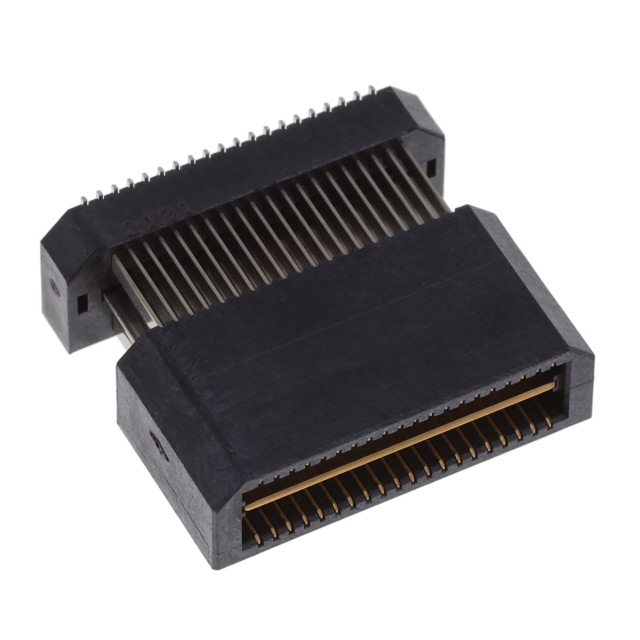

SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTE-020-05-F-D-A-K

QTE-020-05-F-D-A-K概述

    电子元器件技术手册:HS终端组装
    本技术手册提供了Samtec公司的HS终端组装系列产品的详细信息。这些产品被广泛应用于工业自动化、通信系统、航空航天等多个领域。本文将详细介绍产品的基本介绍、技术参数、产品特点、应用案例、兼容性与支持以及常见问题解决方案等内容。

    1. 产品简介


    产品类型:HS终端组装(High Speed Terminal Assembly)
    主要功能:为电子电路提供可靠稳定的连接。
    应用领域:工业自动化设备、通信基础设施、航空航天设备等。

    2. 技术参数


    根据技术手册中的描述,以下是一些关键的技术参数:
    - 尺寸:每个单元的具体尺寸会有所不同,通常包括长度、宽度、厚度等参数。
    - 锁定方式:多种锁定方式可选,如摩擦锁(Friction Locks)、锁紧夹(Locking Clip)、弹片(Latch)等。
    - 接触方式:高可靠性金镀层接触点。
    - 温度范围:工作温度范围通常在-40°C到+85°C之间。
    - 额定电流:最大电流承载能力一般不超过5A。
    - 电压等级:标准电压等级一般为100V至250V。

    3. 产品特点和优势


    - 高可靠性:经过严格的测试,确保在各种环境下都能稳定工作。
    - 多样性:提供多种尺寸和配置选项,满足不同应用场景的需求。
    - 兼容性强:能够与其他品牌和类型的电子元件兼容,方便集成到现有系统中。
    - 易于安装:简化安装过程,提高生产效率。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化生产线上的传感器接口。
    - 通信基站的电源管理模块。
    - 航空航天设备的数据传输接口。
    使用建议:
    - 在使用时应注意环境温度和湿度的影响,避免极端条件下的使用。
    - 定期检查连接状态,确保良好的接触质量。
    - 根据具体应用场景选择合适的锁定方式,以提高稳定性。

    5. 兼容性和支持


    - 兼容性:产品可以与市场上常见的各类电气设备兼容,具有广泛的适用性。
    - 技术支持:Samtec公司提供全面的技术支持服务,包括安装指导、故障排除和售后服务等。

    6. 常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查接触点是否清洁,重新装配并确保锁定装置正确。

    - 问题2:长时间使用后出现温度升高。
    - 解决方案:定期清理设备内部灰尘,确保散热通道畅通。

    - 问题3:难以安装。
    - 解决方案:参考技术手册中的安装指南,使用适当的工具进行操作。

    7. 总结和推荐


    总体来说,Samtec公司的HS终端组装系列产品具备高可靠性、多样性和易用性等特点,非常适合于各种工业应用。尽管某些情况下需要更多的技术细节,但通过制造商提供的技术文档和支持,这些问题都可以得到解决。因此,我们强烈推荐这些产品用于电子设备的设计与开发中。
    请注意,此文档包含机密和专有信息,未经Samtec Inc.书面同意,不得向未经授权的个人或实体披露,也不得以任何形式复制、转移或合并到其他项目中。

QTE-020-05-F-D-A-K参数

参数
触头镀层厚度 - 柱(配接) -
颜色 -
间距 800μm
端接 焊盘
排数 2
长度- 堆叠高度 -
针脚数 40pin
触头镀层 - 柱(配接) -
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-020-05-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-020-05-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTE-020-05-F-D-A-K QTE-020-05-F-D-A-K数据手册

QTE-020-05-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.488 ¥ 88.6236
10+ $ 9.3312 ¥ 78.8486
25+ $ 8.9316 ¥ 75.472
108+ $ 7.0848 ¥ 59.8666
504+ $ 5.8275 ¥ 49.2424
1008+ $ 4.893 ¥ 41.3459
2016+ $ 4.032 ¥ 34.0704
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.62
