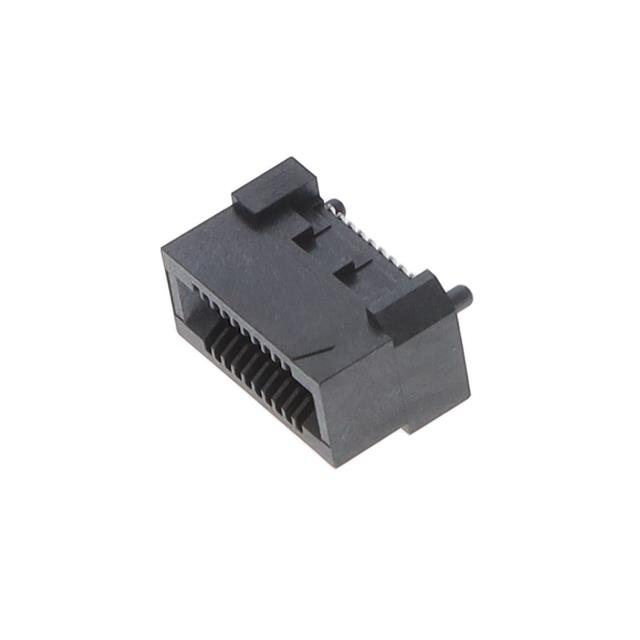

HSEC8-110-01-S-DV-A-TR

厂牌: SAMTEC
产品描述: Conn Card Edge SKT 20 POS 0.8mm Solder ST SMD EDGE RATE™ T/R
供应商型号: 200-HSEC811001SDVATR
供应商: Mouser
标准整包数: 1
SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-110-01-S-DV-A-TR

HSEC8-110-01-S-DV-A-TR概述

    # 电子元器件技术手册

    产品简介


    本手册介绍了SAMTEC公司生产的HSEC8系列高速边缘卡连接器。该连接器是一种用于高密度互连的高性能解决方案,适用于各种电子设备,如计算机主板、服务器和网络设备等。其主要功能是提供高效的数据传输通道,确保电子设备之间的稳定通信。

    技术参数


    基本规格
    - 连接器类型:双垂直(Double Vertical)
    - 卡厚度:1.57 mm 或 2.36 mm
    - 接触位置:10 至 100 个,以10为单位
    材料
    - 绝缘体:液晶聚合物(LCP),颜色可选黑色(1.57 mm)或自然色(2.36 mm)
    - 触点材料:铍铜(BeCu)
    安装方式
    - 支持选择性镀金(Selective Gold)或轻型选择性镀金(Light Selective Gold)的接触区域,接触尾部为哑光锡(Matte Tin)。
    - 可选附件包括:对齐销(Alignment Pin)、锁板(Board Lock)、导轨(Guide Rails)、焊接片(Weld Tab)和通过式(Pass Through)等。
    环境要求
    - 工作温度范围:未具体说明
    - 存储温度范围:未具体说明
    - 推荐插拔次数:未具体说明

    产品特点和优势


    1. 高密度连接:HSEC8系列支持多达100个接触位置,非常适合需要高密度连接的应用场合。
    2. 多种安装选项:提供多种安装方式,包括对齐销、锁板、导轨和焊接片等,可以满足不同客户的安装需求。
    3. 良好的电气特性:采用高品质材料和先进的制造工艺,确保优秀的电气性能和可靠性。
    4. 兼容性强:广泛应用于各类电子设备,特别是需要高速数据传输的场景。

    应用案例和使用建议


    应用案例
    - 计算机主板上的扩展卡连接
    - 服务器内部组件间的信号传输
    - 网络设备的板载连接
    使用建议
    1. 在进行安装前,请务必参考手册中的具体步骤,确保正确安装锁板、导轨等附件。
    2. 对于需要高密度连接的应用,建议使用1.57 mm的卡厚度以获得最佳效果。
    3. 定期检查连接器的状态,确保长期可靠的运行。

    兼容性和支持


    HSEC8系列连接器与大多数标准电路板兼容。SAMTEC公司提供了详细的安装指南和技术支持,确保客户能够顺利安装并使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插拔力不足 | 检查连接器安装是否正确,必要时更换新件。 |
    | 信号干扰 | 确保连接器周围没有电磁干扰源,必要时增加屏蔽措施。 |
    | 脱焊现象 | 仔细检查焊接质量,确保焊接部位无瑕疵。 |

    总结和推荐


    HSEC8系列高速边缘卡连接器以其出色的性能和灵活性,成为许多高性能应用的理想选择。该产品在高密度连接方面表现出色,且具有广泛的兼容性和完善的支持体系。如果您正在寻找一种可靠的连接解决方案,HSEC8系列无疑是您的不二之选。
    请注意,以上内容是根据您提供的技术手册节选进行的整理和概述,并非完整的文档。更多详细的技术参数和安装指南请参阅SAMTEC官方文档。

HSEC8-110-01-S-DV-A-TR参数

参数
长*宽*高 12.6mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HSEC8-110-01-S-DV-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-110-01-S-DV-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-110-01-S-DV-A-TR HSEC8-110-01-S-DV-A-TR数据手册

HSEC8-110-01-S-DV-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.485 ¥ 37.8983
25+ $ 3.8016 ¥ 32.1235
50+ $ 3.5316 ¥ 29.842
100+ $ 3.3696 ¥ 28.4731
350+ $ 3.3696 ¥ 28.4731
700+ $ 2.5515 ¥ 21.5602
2450+ $ 2.1 ¥ 17.745
4900+ $ 1.6695 ¥ 14.1073
库存: 286
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.89
直接购买
加入购物车
