首页  >  产品百科  >  HSEC8-110-01-SM-DV-A

HSEC8-110-01-SM-DV-A

厂牌: SAMTEC
产品描述: Samtec 边缘连接器, HSEC8-DV系列, 2行, 20路, 0.8mm 节距, 表面 安装, 母
供应商型号: 1667810
供应商: 海外现货
标准整包数: 1

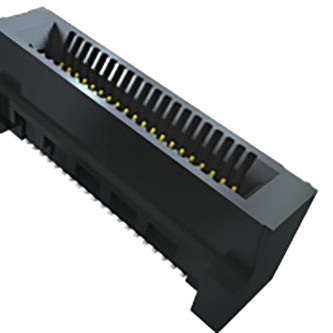

SAMTEC 卡边缘连接器 - 边缘板连接器 HSEC8-110-01-SM-DV-A

HSEC8-110-01-SM-DV-A概述


    产品简介


    HSEC8-DV 系列
    HSEC8-DV系列是Samtec公司设计的一款高性能、高可靠性的卡边缘连接器。主要用于支持高速信号传输的电子设备中,如服务器、通信设备、工业控制系统等。该系列产品具有出色的电气特性和耐久性,适用于多种严苛的应用环境。

    技术参数


    - 产品型号: HSEC8–125–01–L–DV–A, HSEC8–149–01–L–DV–A
    - 匹配卡片厚度: (1.60 mm) .062" 或 (2.36 mm) .093"
    - 绝缘材料: 黑色液态结晶聚合物
    - 接触材料: BeCu(铍铜)
    - 镀层选项: Au(金)或Sn(锡)覆盖50 µ" (1.27 µm) Ni(镍)
    - 电流承载能力: 每个引脚2.8 A(两个相邻引脚同时供电)
    - 工作温度范围: -55 °C 到 +125 °C
    - RoHS合规: 是
    - 尺寸规格: 多种,具体参见下表
    - 兼容电缆: ECDP系列
    - 高耐久性: 可达30 µ" 金镀层,保证长达10年的制造寿命
    - 高速通道性能: 最高支持2 Gbps的数据传输速率

    产品特点和优势


    HSEC8-DV系列连接器以其高可靠性和优异的电气性能著称。它支持高速信号传输,能够满足严苛的工作环境需求。独特的镀金工艺确保了长期使用的稳定性和抗腐蚀能力。此外,该系列支持多种厚度的卡片和不同的接触点布局,使其具有高度的灵活性和广泛的适用性。

    应用案例和使用建议


    该系列产品广泛应用于数据中心、电信基础设施和工业控制等领域。例如,在服务器机柜中,这些连接器用于主板与扩展卡之间的信号传输。在使用过程中,建议定期检查连接器的接触状态和清洁度,以确保长期的高性能运行。对于高负载环境,可以考虑采用更高电流承载能力的版本。

    兼容性和支持


    HSEC8-DV系列与Samtec公司的ECDP系列电缆兼容,方便用户进行系统集成。Samtec提供详尽的技术文档和支持服务,包括推荐的PCB布局和全面的质量认证信息。客户可以通过访问Samtec官网获取更多技术支持。

    常见问题与解决方案


    - 问题: 如何清洁HSEC8-DV系列连接器?
    - 解决方案: 使用压缩空气或无尘布轻轻清理接触点。

    - 问题: 连接器如何固定到电路板上?
    - 解决方案: 使用标准的焊接技术或根据需要选择锁紧选项。

    总结和推荐


    HSEC8-DV系列是一款高性能、高可靠性、多功能的卡边缘连接器,适用于多种复杂环境下的应用。凭借其卓越的电气性能、广泛的兼容性和强大的技术支持,该产品在市场上具有很强的竞争力。强烈推荐给那些需要高可靠性和高性能解决方案的用户。

HSEC8-110-01-SM-DV-A参数

参数
长*宽*高 12.6mm(长度)*7mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

HSEC8-110-01-SM-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HSEC8-110-01-SM-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 边缘板连接器 SAMTEC HSEC8-110-01-SM-DV-A HSEC8-110-01-SM-DV-A数据手册

HSEC8-110-01-SM-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
