QTH-060-05-F-D-A

产品分类: 背板连接器 - ARINC
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 线对板连接器, QTH系列, 直角, 表面
供应商型号: QTH-060-05-F-D-A
供应商: Master
标准整包数: 5

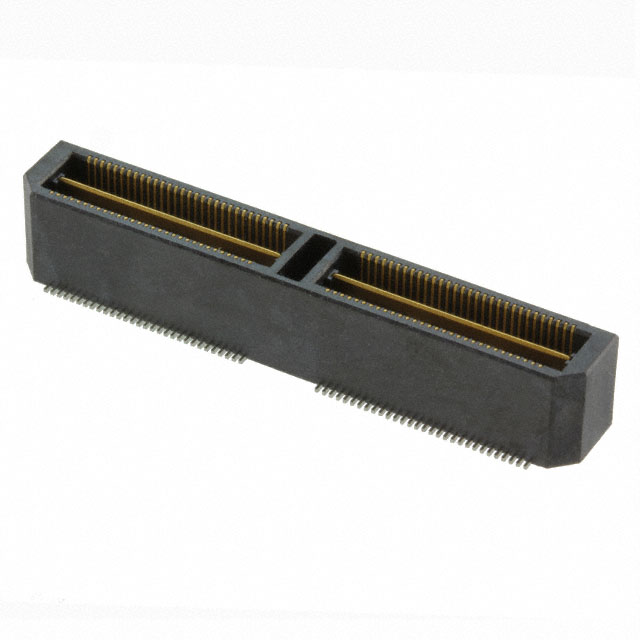

SAMTEC 背板连接器 - ARINC QTH-060-05-F-D-A

QTH-060-05-F-D-A概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍的是由Samtec公司生产的QTH系列双排高密度终端组装件。这种产品主要用于电子设备中的信号传输和接地连接。它们适用于多种应用领域,如通信设备、计算机系统、工业控制以及消费电子产品。该系列产品的设计旨在提供卓越的性能和可靠性,特别是在高频和高压环境下。

    2. 技术参数


    - 位置数量:可选-030、-060、-090、-120、-150(每行)。
    - 行列规格:可选单行和双行配置。
    - 电镀规格:可选择3微英寸(µ'')选择性金镀层,表面锡;10微英寸选择性金镀层,表面锡;30微英寸金镀层,3微英寸金镀尾部;50微英寸选择性金镀层,表面锡。
    - 引脚样式:可选-01、-02、-03至-10,具体尺寸见表格。
    - 引脚长度:具体数值参见图纸说明。
    - 材料:绝缘体为UL94V-0等级的液晶聚合物,颜色为黑色;端子及地平面为磷青铜。
    - 包装方式:可选托盘、带状与卷轴封装。

    3. 产品特点和优势


    - 高可靠性:采用精密制造工艺,确保在各种恶劣环境下长期稳定运行。
    - 灵活性:提供多种引脚长度和电镀规格选项,满足不同应用需求。
    - 高效安装:多种装配选项,如导向柱、摩擦锁定等,提高装配效率。
    - 兼容性强:能够与其他标准化组件良好配合,适应多种应用场景。

    4. 应用案例和使用建议


    - 通信设备:在路由器、交换机等设备中用于高速信号传输。
    - 计算机系统:主板和扩展卡之间信号传输接口,增强数据处理能力。
    - 工业控制:用于工厂自动化系统中关键部件之间的信号连接。
    - 消费电子:用于便携式电子设备内部信号接口。
    使用建议:
    - 在选择具体型号时,需根据应用场景确定所需的位置数量、行列规格和电镀规格。
    - 注意安装过程中的防尘、防静电措施,避免污染和损伤。

    5. 兼容性和支持


    - 本产品与标准组件具有良好兼容性,易于集成到现有系统中。
    - Samtec公司提供详尽的技术文档和支持服务,确保客户在使用过程中遇到问题能够及时获得帮助。

    6. 常见问题与解决方案


    - 问题:装配过程中出现推力不足的情况。
    - 解决方案:检查装配工具是否符合要求,必要时更换更强力的工具。
    - 问题:接地平面保持力不足。
    - 解决方案:确认装配步骤正确无误,确保所有部件安装到位。
    - 问题:装配后接触不良。
    - 解决方案:检查装配精度,确保各部件紧密贴合。

    7. 总结和推荐


    综上所述,Samtec公司的QTH系列双排高密度终端组装件以其卓越的可靠性和广泛的适用范围,成为市场上备受青睐的产品之一。对于需要高性能、高稳定性的应用场景,强烈推荐使用此系列产品。

QTH-060-05-F-D-A参数

参数
长*宽*高 40mm(长度)*7.11mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

QTH-060-05-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-060-05-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 背板连接器 - ARINC SAMTEC QTH-060-05-F-D-A QTH-060-05-F-D-A数据手册

QTH-060-05-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 15.1183 ¥ 125.7024
25+ $ 14.4861 ¥ 120.4459
50+ $ 11.8508 ¥ 98.4824
100+ $ 9.9852 ¥ 81.3831
250+ $ 8.4928 ¥ 69.5472
500+ $ 7.3956 ¥ 60.5622
1000+ $ 7.3956 ¥ 60.5622
库存: 34
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 628.51
直接购买
加入购物车
